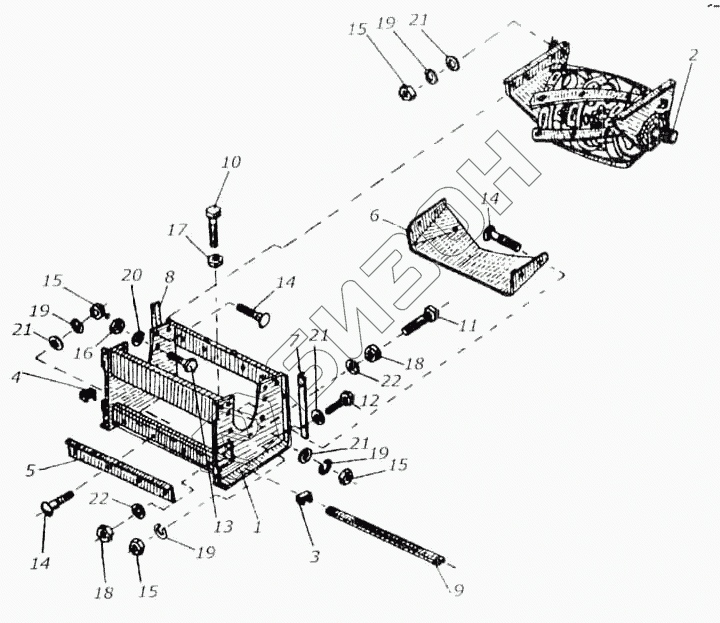

Графический каталог запасных частей к технике: Гомсельмаш КСК-100А. Аппарат измельчающий КИЛ 0103410
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
14
15
15
15
15
16
17
18
18
19
19
19
19
20
21
21
21
21
22
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КИЛ 0103410 | КИЛ 0103410 | Аппарат измельчающий |
Загрузка ...
|
|
| 1 | КИЛ 0103130 | Рама барабана |
Загрузка ...
|
|
| 2 | КИС 0103160Б | Барабан измельчающий |
Загрузка ...
|
|
| 3 | КИС 0103420А | Прижим |
Загрузка ...
|
|
| 4 | КИС 0103420А-01 | Прижим |
Загрузка ...
|
|
| 5 | КИЛ 0103437 | Очиститель |
Загрузка ...
|
|
| 6 | КИС 0103453А | Днище барабана |
Загрузка ...
|
|
| 7 | КИС 0103454 | Уголок |
Загрузка ...
|
|
| 8 | КИС 0103454-01 | Уголок |
Загрузка ...
|
|
| 9 | КИС 0103502А | Брус противорежущий |
Загрузка ...
|
|
| 10 | КИС 0103633А | Болт |
Загрузка ...
|
|
| 11 | КИС 0103664 | Болт |
Загрузка ...
|
|
| 12 | М10х25.56.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 13 | М12х45.56.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 14 | М10х30.56.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 15 | М10.6.019 | Гайка ГОСТ 11860-73 |
Загрузка ...
|
|
| 16 | М12.6.019 | Гайка ГОСТ 5915-70 |
Загрузка ...
|
|
| 17 | М16.6.019 | Гайка ГОСТ 5915-70 |
Загрузка ...
|
|
| 18 | М18.6.019 | Гайка ГОСТ 5915-70 |
Загрузка ...
|
|
| 19 | 10.65Г.019 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 20 | 12.65Г.019 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 21 | 10.01.019 | Шайба ГОСТ 11371-78 |
Загрузка ...
|
|
| 22 | 18.01.019 | Шайба ГОСТ 11371-78 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
