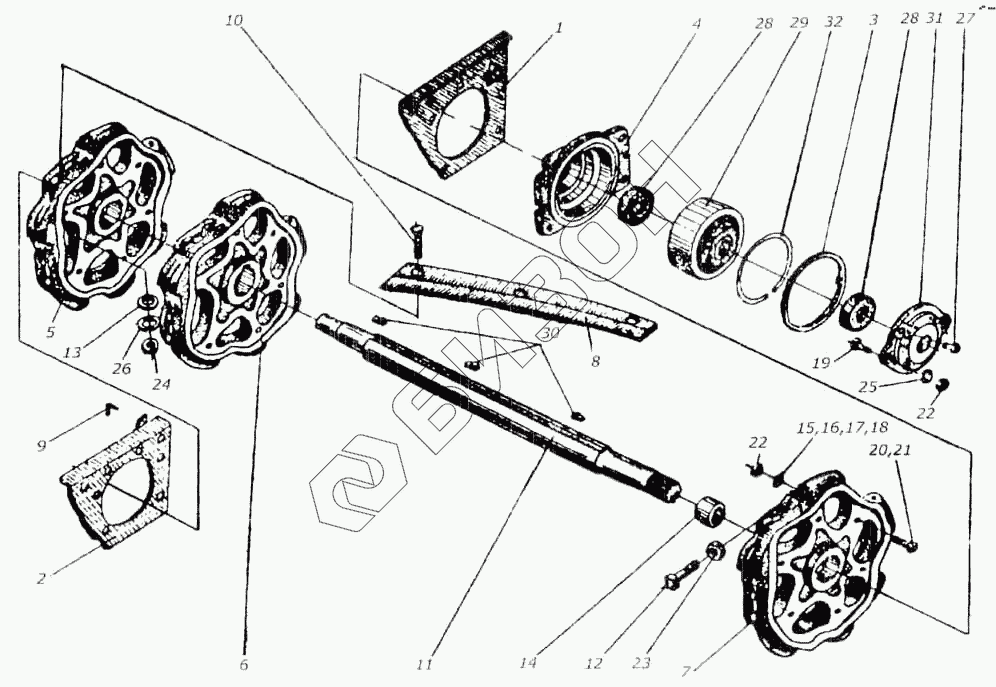

Графический каталог запасных частей к технике: Гомсельмаш КСК-100А. Барабан измельчающий КИС 0103160Б
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
22
23
24
25
26
27
28
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КИС 0103160Б | КИС 0103160Б | Барабан измельчающий |
Загрузка ...
|
|
| КИС 0103180Б | КИС 0103180Б | Барабан измельчающий |
Загрузка ...
|
|
| КИС 0103440 | КИС 0103440 | Вал барабана |
Загрузка ...
|
|
| КИС 0103180А | КИС 0103180А | Вал с дисками |
Загрузка ...
|
|
| 1 | КИС 0103290 | Боковина |
Загрузка ...
|
|
| 2 | КИС 0103390 | Боковина |
Загрузка ...
|
|
| 3 | КИС 0103002 | Прокладка |
Загрузка ...
|
|
| 4 | КИС 0103106А | Корпус подшипника |
Загрузка ...
|
|
| 5 | КИС 0103205 | Диск |
Загрузка ...
|
|
| 6 | КИС 0103205-01 | Диск |
Загрузка ...
|
|
| 7 | КИС 0103205-02 | Диск |
Загрузка ...
|
|
| 8 | КИС 0103442Б | Нож |
Загрузка ...
|
|
| 9 | КИС 0103615 | Зажим |
Загрузка ...
|
|
| 10 | КИС 0103616А | Болт |
Загрузка ...
|
|
| 11 | КИС 0103617Б | Вал |
Загрузка ...
|
|
| 11 | КИС 0103440 | Вал барабана |
Загрузка ...
|
|
| 12 | КИС 0103621 | Винт |
Загрузка ...
|
|
| 13 | КИС 0103622 | Прокладка |
Загрузка ...
|
|
| 14 | КИС 6103808 | Втулка |
Загрузка ...
|
|
| 15 | КИС 0150533А-05 | Груз балансировочный |
Загрузка ...
|
|
| 16 | КИС 0150533А-0 | Груз балансировочный |
Загрузка ...
|
|
| 17 | КУЖ 0105101А | Груз балансировочный |
Загрузка ...
|
|
| 18 | КУЖ 0105102А | Груз балансировочный |
Загрузка ...
|
|
| 19 | М10х45.56.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 20 | М10х50.56.019 | Болт ГОСТ 7786-81 |
Загрузка ...
|
|
| 21 | М10х75.56.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 22 | М10.6.019 | Гайка ГОСТ 11860-73 |
Загрузка ...
|
|
| 23 | М12.6.019 | Гайка ГОСТ 5915-70 |
Загрузка ...
|
|
| 24 | М22х1,5.6Н.12.40Х.019 | Гайка ГОСТ 5927-70 |
Загрузка ...
|
|
| 25 | 10.65Г.019 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 26 | 22.65Г.019 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 27 | 1.3.Ц6 хр | Масленка ГОСТ 19853-74 |
Загрузка ...
|
|
| 28 | 2,2-60х85-1 | Манжета ГОСТ 8752-70 |
Загрузка ...
|
|
| 29 | 11312 | Подшипник ГОСТ 8545-75 |
Загрузка ...
|
|
| 30 | 20х12х70 | Шпонка ГОСТ 2468-80 |
Загрузка ...
|
|
| 31 | Н.026.176 | Крышка подшипника |
Загрузка ...
|
|
| 32 | Н.026.512 | Кольцо распорное |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
