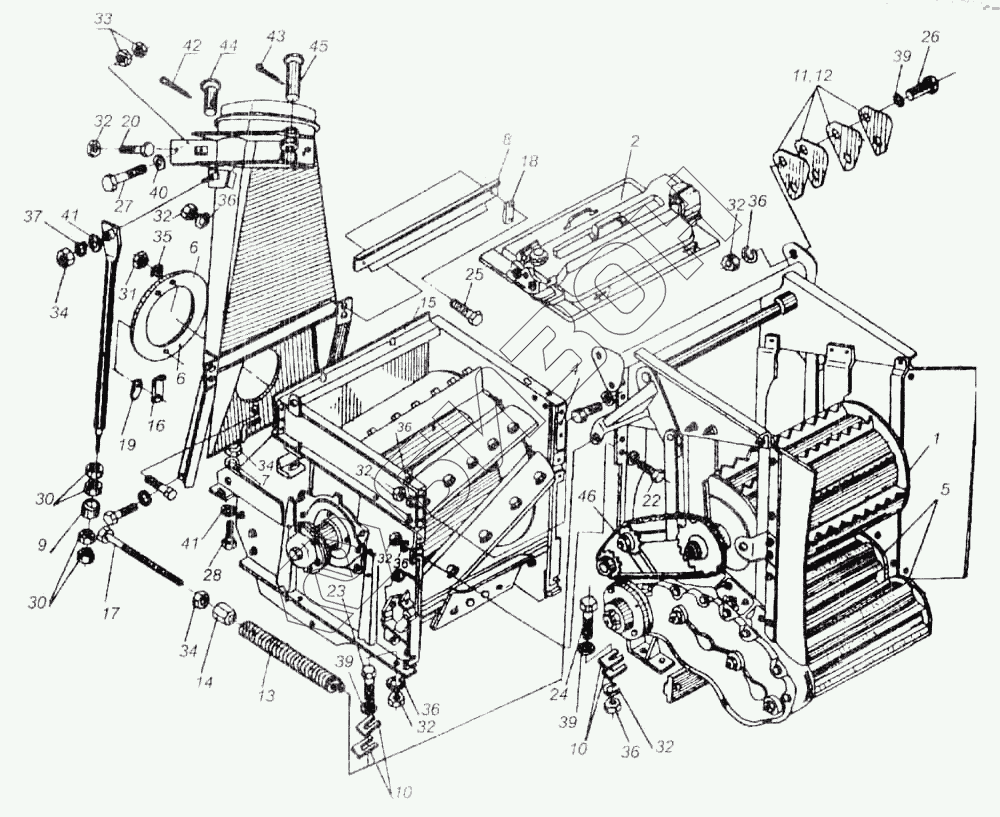

Графический каталог запасных частей к технике: Гомсельмаш КСК-100А. Аппарат питающе-измельчающий КИЛ 0150000
1
2
4
5
6
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
22
23
24
25
26
27
28
30
30
31
32
32
32
32
32
32
32
33
34
34
34
35
36
36
36
36
36
36
37
39
39
39
40
41
41
42
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КИС 0150040А | КИС 0150040А | Основание силосопровода |
Загрузка ...
|
|
| Звенья С-КГВ-12-10 ТУ 3-970-76 | Звенья С-КГВ-12-10 ТУ 3-970-76 | Звенья С-КГВ-12-10 ТУ 3-970-76 |
Загрузка ...
|
|
| 1 | КИЛ 0103010 | Вальцы верхние |
Загрузка ...
|
|
| 2 | КИЛ 0103370 | Крышка с заточным устройством |
Загрузка ...
|
|
| 3 | КИЛ 0145000 | Растяжка |
Загрузка ...
|
|
| 4 | КИЛ 0150550 | Аппарат измельчающий |
Загрузка ...
|
|
| 5 | КИС 0103090В | Вальцы нижние |
Загрузка ...
|
|
| 6 | КИС 0150220А | Крышка |
Загрузка ...
|
|
| 7 | КИЛ 0150422 | Шайба |
Загрузка ...
|
|
| 8 | КИЛ 0150423 | Щиток |
Загрузка ...
|
|
| 9 | КИС 0100102 | Шайба |
Загрузка ...
|
|
| 10 | КИС 0100404А-01 | Прокладка |
Загрузка ...
|
|
| 11 | КИС 0100409Б | Пластина |
Загрузка ...
|
|
| 12 | КИС 0100409Б-01 | Пластина |
Загрузка ...
|
|
| 13 | КИС 0103641 | Пружина |
Загрузка ...
|
|
| 14 | КИС 0150103А | Пробка |
Загрузка ...
|
|
| 15 | КИС 0150405А | Отсекатель |
Загрузка ...
|
|
| 16 | КИС 0150511 | Прижим |
Загрузка ...
|
|
| 17 | КИС 0150603 | Болт натяжной |
Загрузка ...
|
|
| 18 | КИЛ 0150657 | Накладка |
Загрузка ...
|
|
| 19 | КСЛ 0501436 | рукоятка |
Загрузка ...
|
|
| 20 | КУЖ 0100614 | Болт |
Загрузка ...
|
|
| 21 | М12х30.56.018 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 22 | М12х35.56.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 23 | М12х40.56.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 24 | М12х45.56.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 25 | М12х55.56.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 26 | М12х60.56.019 | Винт ГОСТ 1482-75 |
Загрузка ...
|
|
| 27 | М14х55.56.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 28 | М16х45.56.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 29 | М8х35.56.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 30 | М22х1,5.6Н.019 | Гайка ГОСТ 2526-70 |
Загрузка ...
|
|
| 31 | М8.6.019 | Гайка ГОСТ 5915-70 |
Загрузка ...
|
|
| 32 | М12.6.019 | Гайка ГОСТ 5915-70 |
Загрузка ...
|
|
| 33 | М14.6.019 | Гайка ГОСТ 5915-70 |
Загрузка ...
|
|
| 34 | М16.6.019 | Гайка ГОСТ 5915-70 |
Загрузка ...
|
|
| 35 | 8.65Г.019 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 36 | 12.65Г.019 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 37 | 16.65Г.019 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 38 | 16.01.019 | Шайба ГОСТ 11371-78 |
Загрузка ...
|
|
| 39 | 12.01.019 | Шайба ГОСТ 11371-78 |
Загрузка ...
|
|
| 40 | 14х4.01.019 | Шайба ГОСТ 11371-78 |
Загрузка ...
|
|
| 41 | 16.01.019 | Шайба ГОСТ 11371-78 |
Загрузка ...
|
|
| 42 | 3,2х25.019 | Шплинт ГОСТ 397-79 |
Загрузка ...
|
|
| 43 | 5х45.019 | Шплинт ГОСТ 397-79 |
Загрузка ...
|
|
| 44 | 12х60.10.019 | Ось 22-25в ГОСТ 9650-71 |
Загрузка ...
|
|
| 45 | 12х105.10.019 | Ось 22-25в ГОСТ 9650-71 |
Загрузка ...
|
|
| 46 | Цепь КГВ 12-10 ТУЗ 3-970-76 (число звеньев z=47) | Цепь КГВ 12-10 ТУЗ 3-970-76 (число звеньев z=47) |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
