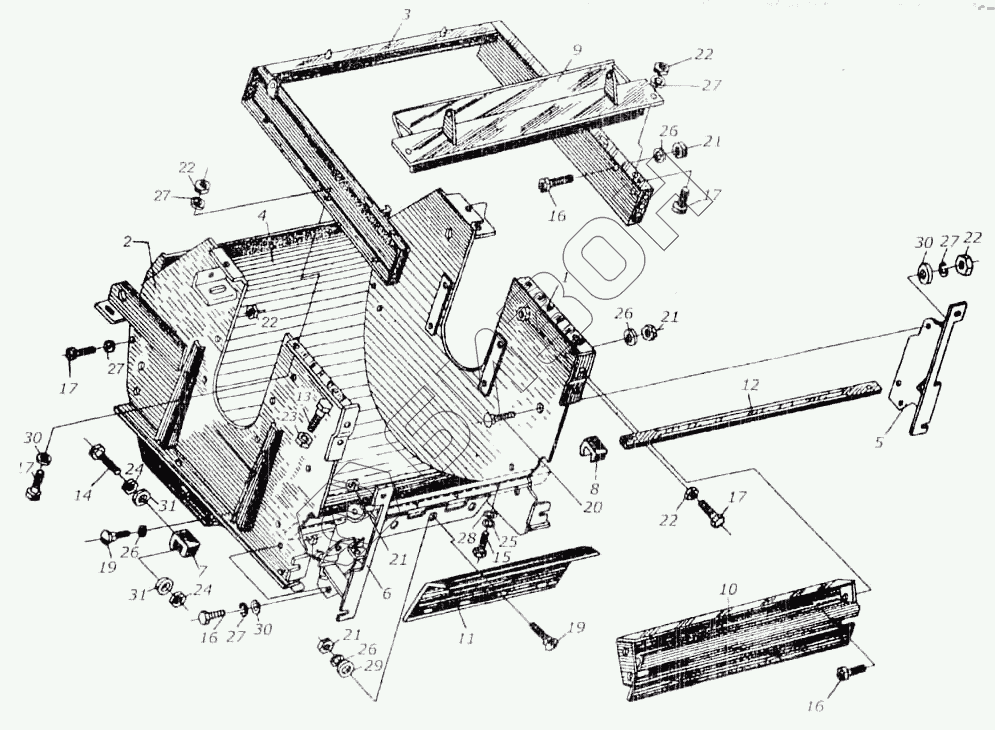

Графический каталог запасных частей к технике: Гомсельмаш КСК-100А. Аппарат измельчающий КИЛ 0150010
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
16
17
17
17
17
19
19
20
21
21
21
21
22
22
22
22
22
23
24
24
25
26
26
26
26
27
27
27
27
27
28
29
29
30
30
31
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КИЛ 0150070 | КИЛ 0150070 | Рама барабана |
Загрузка ...
|
|
| 1 | КИЛ 0150080 | Стенка |
Загрузка ...
|
|
| 2 | КИЛ 0150080-01 | Стенка |
Загрузка ...
|
|
| 3 | КИЛ 0150100 | Обвязка |
Загрузка ...
|
|
| 4 | КИЛ 0150240 | Поддон |
Загрузка ...
|
|
| 5 | КИЛ 0150520 | Опора бруса левая |
Загрузка ...
|
|
| 6 | КИЛ 0150530 | Опора бруса правая |
Загрузка ...
|
|
| 7 | КИС 0103420А | Прижим |
Загрузка ...
|
|
| 8 | КИС 0103420А-01 | Прижим |
Загрузка ...
|
|
| 9 | КИС 0150230 | Отражатель |
Загрузка ...
|
|
| 10 | КИС 0150260 | Отражатель |
Загрузка ...
|
|
| 11 | КИЛ 0103437 | Очиститель |
Загрузка ...
|
|
| 12 | КИС 0103502А | Брус противорежущий |
Загрузка ...
|
|
| 13 | КИС 0103633А | Болт |
Загрузка ...
|
|
| 14 | КИС 0103664 | Болт |
Загрузка ...
|
|
| 15 | М8х16.56.019 | Болт ГОСТ 7796-76 |
Загрузка ...
|
|
| 16 | М10х25.56.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 17 | М12х30.56.019 | Болт ГОСТ 7802-81 |
Загрузка ...
|
|
| 18 | М12х40.56.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 19 | М10х30.56.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 20 | М12х40.56.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 21 | М10.6.019 | Гайка ГОСТ 11860-73 |
Загрузка ...
|
|
| 22 | М12.6.019 | Гайка ГОСТ 5915-70 |
Загрузка ...
|
|
| 23 | М16.6.019 | Гайка ГОСТ 5915-70 |
Загрузка ...
|
|
| 24 | М18.6.019 | Гайка ГОСТ 5915-70 |
Загрузка ...
|
|
| 25 | 8.65Г.019 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 26 | 10.65Г.019 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 27 | 2.65Г.019 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 28 | 8.01.019 | Шайба ГОСТ 11371-78 |
Загрузка ...
|
|
| 29 | 10.01.019 | Шайба ГОСТ 11371-78 |
Загрузка ...
|
|
| 30 | 12.01.019 | Шайба ГОСТ 11371-78 |
Загрузка ...
|
|
| 31 | 18.01.019 | Шайба ГОСТ 11371-78 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
