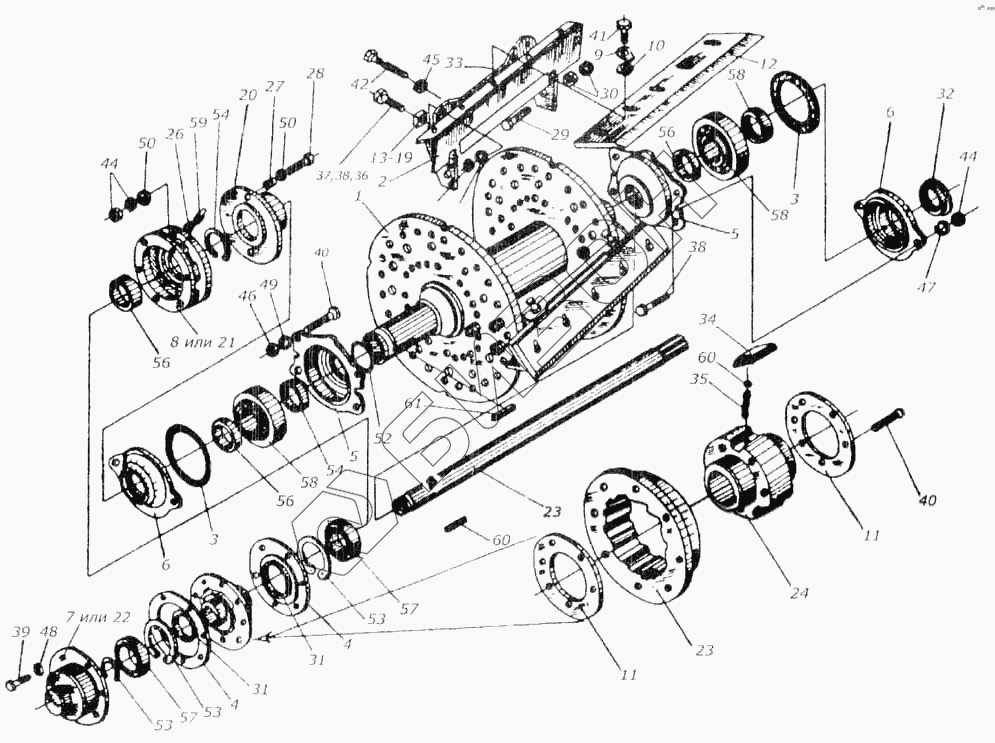

Графический каталог запасных частей к технике: Гомсельмаш КСК-100А. Аппарат измельчающий. Барабан
1
2
3
3
4
4
5
5
6
6
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
31
32
33
34
35
36
37
38
38
39
40
40
41
42
44
44
45
46
47
48
49
50
50
52
53
53
53
54
54
56
56
56
57
57
58
58
58
59
60
61
61
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КИЛ 0150010-02 | КИЛ 0150010-02 | Аппарат измельчающий |
Загрузка ...
|
|
| КИЛ 0150010-01 | КИЛ 0150010-01 | Аппарат измельчающий |
Загрузка ...
|
|
| КИЛ 0150170 | КИЛ 0150170 | Опора ножа |
Загрузка ...
|
|
| КИС 0150140 | КИС 0150140 | Муфта 55-11ОЛ ГОСТ 12935 -76 |
Загрузка ...
|
|
| КИЛ 0150400 | КИЛ 0150400 | Барабан |
Загрузка ...
|
|
| КИЛ 0150400-01 | КИЛ 0150400-01 | Барабан |
Загрузка ...
|
|
| КИЛ 0150010 | КИЛ 0150010 | Аппарат измельчающий |
Загрузка ...
|
|
| КИЛ 0150400-02 | КИЛ 0150400-02 | Барабан |
Загрузка ...
|
|
| 1 | КИС 0150630А | Вал барабана |
Загрузка ...
|
|
| 2 | КИЛ 0150410 | Опора |
Загрузка ...
|
|
| 3 | КИС 0150001 | Прокладка |
Загрузка ...
|
|
| 4 | КИС 0150002 | Прокладка |
Загрузка ...
|
|
| 5 | КИС 0150104А | Корпус подшипника |
Загрузка ...
|
|
| 6 | КИС 0150105А | Крышка подшипника |
Загрузка ...
|
|
| 7 | КИС 0150301 | Крышка муфты |
Загрузка ...
|
|
| 8 | КИС 0150302 | Корпус |
Загрузка ...
|
|
| 9 | КИС 0150402 | Шайба |
Загрузка ...
|
|
| 10 | КИС 0150403 | Шайба |
Загрузка ...
|
|
| 11 | КИС 0150438 | Шайба |
Загрузка ...
|
|
| 12 | КИС 0150523Б | Нож |
Загрузка ...
|
|
| 13 | КИС 0150533А | Груз балансировочный |
Загрузка ...
|
|
| 14 | КИС 0150533А-01 | Груз балансировочный |
Загрузка ...
|
|
| 15 | КИС 0160533А-02 | Груз балансировочный |
Загрузка ...
|
|
| 16 | КИС 0150533А-03 | Груз балансировочный |
Загрузка ...
|
|
| 17 | КИС 0150533А-04 | Груз балансировочный |
Загрузка ...
|
|
| 18 | КИС 0150533А-05 | Груз балансировочный |
Загрузка ...
|
|
| 19 | КИС 0155533А-06 | Груз балансировочный |
Загрузка ...
|
|
| 20 | КИС 0150611 | Втулка предохранительная |
Загрузка ...
|
|
| 21 | КИС 0150612 | Корпус |
Загрузка ...
|
|
| 22 | КИС 0150613 | Крышка муфты |
Загрузка ...
|
|
| 23 | КИС 0150614 | Вал |
Загрузка ...
|
|
| 24 | КИС 0150617 | Ступица |
Загрузка ...
|
|
| 25 | КИС 0150618 | Обойма |
Загрузка ...
|
|
| 26 | КИС 015619А | Втулка |
Загрузка ...
|
|
| 27 | КИС 0150619А 01 | Втулка |
Загрузка ...
|
|
| 28 | КИС 0150629 | Болт |
Загрузка ...
|
|
| 29 | КИС 0150645 | Болт |
Загрузка ...
|
|
| 30 | КИС 0150646 | Гайка М20х1.5.6Н.8.019 |
Загрузка ...
|
|
| 31 | КИС 0150804 | Втулка |
Загрузка ...
|
|
| 32 | КИС 0150805 | Втулка |
Загрузка ...
|
|
| 33 | КИЛ 0150424 | Щиток |
Загрузка ...
|
|
| 34 | КЕС 0105512 | Сухарик |
Загрузка ...
|
|
| 35 | КУЖ 0103611 | Пружина |
Загрузка ...
|
|
| 36 | М10х25.56.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 37 | М10х35.56.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 38 | М10х45.56.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 39 | М12х45.56.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 40 | М16х60.56.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 41 | М18х1,5.6х35.109.40х019 | Болт ГОСТ 7798-70 |
Загрузка ...
|
|
| 42 | М12х60.56.019 | Винт ГОСТ 1482-75 |
Загрузка ...
|
|
| 43 | 6х60.018 | Заклепка ГОСТ 10303-80 |
Загрузка ...
|
|
| 44 | М10.6.019 | Гайка ГОСТ 11860-73 |
Загрузка ...
|
|
| 45 | М12.6019 | Гайка ГОСТ 5915-70 |
Загрузка ...
|
|
| 46 | М16.6.019 | Гайка ГОСТ 5915-70 |
Загрузка ...
|
|
| 47 | 10.65Г.019 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 48 | 12.65Г.019 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 49 | 16.65Г.019 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 50 | 10.01.019 | Шайба ГОСТ 11371-78 |
Загрузка ...
|
|
| 51 | 12.01.019 | Шайба ГОСТ 11371-78 |
Загрузка ...
|
|
| 52 | 055-065-58-22 | Кольцо ГОСТ 9833-73 |
Загрузка ...
|
|
| 53 | 1А 55 | Кольцо ГОСТ 13940-68 |
Загрузка ...
|
|
| 54 | 1А 80 | Кольцо ГОСТ 13940-68 |
Загрузка ...
|
|
| 55 | 1А 115 | Кольцо ГОСТ 13941-68 |
Загрузка ...
|
|
| 56 | 2,2-80х105-1 | Манжета ГОСТ 8752-79 |
Загрузка ...
|
|
| 57 | 115 | Подшипник ГОСТ 8338-75 |
Загрузка ...
|
|
| 58 | 11216 | Подшипник ГОСТ8545-75 |
Загрузка ...
|
|
| 59 | 1-МК 12.10кп Ц6хр | Пробка ГОСТ 12717-78 |
Загрузка ...
|
|
| 60 | ВVI 8,731 мм Р | Шарик ГОСТ 3722-60 |
Загрузка ...
|
|
| 61 | 3-16х10х80 | Шпонка ГОСТ 8789-68 |
Загрузка ...
|
