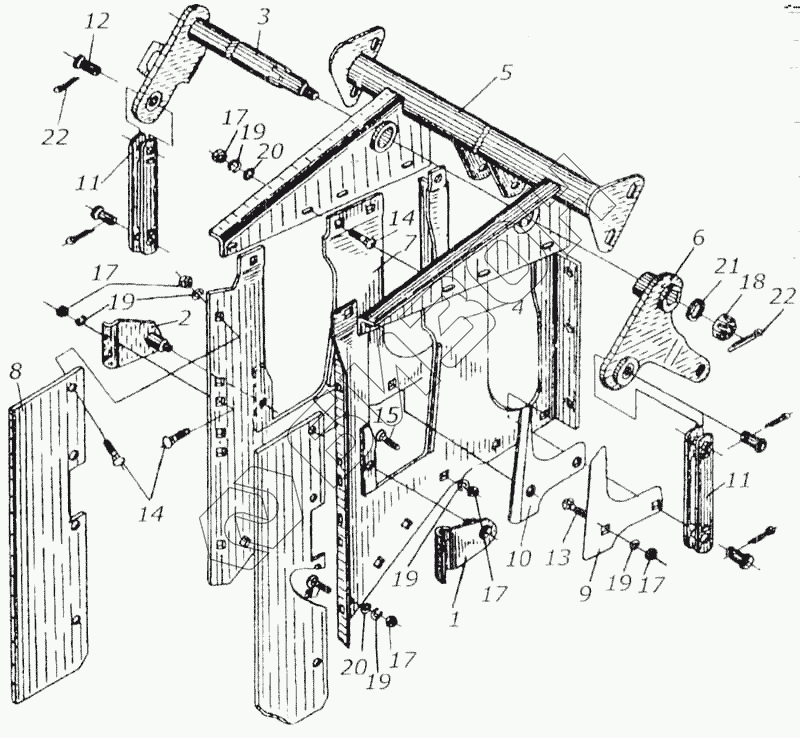

Графический каталог запасных частей к технике: Гомсельмаш КСК-100А. Аппарат питающий. Каркас
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
14
15
17
17
17
17
17
18
19
19
19
19
19
20
20
21
22
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КИС 0103190А | КИС 0103190А | Торсион |
Загрузка ...
|
|
| 1 | КИЛ 0103200 | Кронштейн |
Загрузка ...
|
|
| 2 | КИЛ 0103200-01 | Кронштейн |
Загрузка ...
|
|
| 3 | КИЛ 0103330 | Обвязка |
Загрузка ...
|
|
| 4 | КИЛ 0103430 | Стенка |
Загрузка ...
|
|
| 5 | КИЛ 0103430-01 | Стенка |
Загрузка ...
|
|
| 6 | КИС 0103260А | Вал торсиона |
Загрузка ...
|
|
| 7 | КИС 0103270В | Коромысло |
Загрузка ...
|
|
| 8 | КИЛ 0103003 | Стеблеотражатель |
Загрузка ...
|
|
| 9 | КИЛ 0103493 | Отражатель |
Загрузка ...
|
|
| 10 | КИЛ 0103493 01 | Отражатель |
Загрузка ...
|
|
| 11 | КИС 0103310 | Рычаг |
Загрузка ...
|
|
| 12 | КИС 0103643А | Палец |
Загрузка ...
|
|
| 13 | М10х40.56.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 14 | М10х25.56.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 15 | М10х30.56.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 16 | М10х40.56.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 17 | М10.6.019 | Гайка ГОСТ 11860-73 |
Загрузка ...
|
|
| 18 | М18х1,5.6.019 | Гайка ГОСТ 2526-70 |
Загрузка ...
|
|
| 19 | 10.65Г.019 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 20 | 10.01.019 | Шайба ГОСТ 11371-78 |
Загрузка ...
|
|
| 21 | 18.01.019 | Шайба ГОСТ 11371-78 |
Загрузка ...
|
|
| 22 | 4х40.019 | Шплинт ГОСТ 397-79 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
