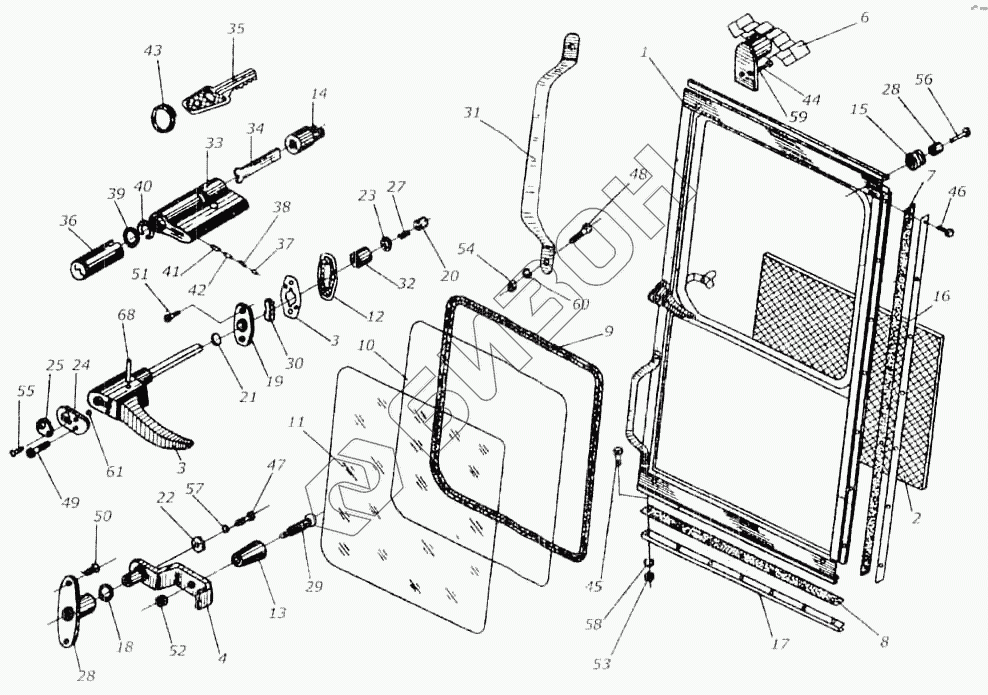

Графический каталог запасных частей к технике: Гомсельмаш КСК-100А. Дверь кабины КИС 0120010В
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
27
28
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КИС 0120010В | КИС 0120010В | Дверь |
Загрузка ...
|
|
| 70-6708300 | 70-6708300 | Выключатель замка |
Загрузка ...
|
|
| КИС 0120170А | КИС 0120170А | Ручка двери с выключателем |
Загрузка ...
|
|
| КИС 0120631 | КИС 0120631 | Ролик |
Загрузка ...
|
|
| КИС 0120200Б | КИС 0120200Б | Запор |
Загрузка ...
|
|
| КИС 0120160А | КИС 0120160А | Замок |
Загрузка ...
|
|
| КИС 0120100А | КИС 0120100А | Облицовка с крышкой |
Загрузка ...
|
|
| 1 | КИС 0120020Г | Каркас двери |
Загрузка ...
|
|
| 2 | КИС 0120090В | Обивка двери |
Загрузка ...
|
|
| 3 | КИС 0120190А | Ручка двери |
Загрузка ...
|
|
| 4 | КИС 0120210В | Запор замка |
Загрузка ...
|
|
| 5 | КИС 0120220А | Вкладыш |
Загрузка ...
|
|
| 6 | КИС 0120230 | Направитель |
Загрузка ...
|
|
| 7 | КИС 0120001Б | Уплотнитель двери |
Загрузка ...
|
|
| 8 | КИС 0120002Б | Уплотнитель двери |
Загрузка ...
|
|
| 9 | КИС 01200031 | Уплотнитель |
Загрузка ...
|
|
| 10 | КИС 0120004Д | Стекло двери |
Загрузка ...
|
|
| 11 | КИС 0120015Д | Замок уплотнителя |
Загрузка ...
|
|
| 12 | КИС 0120043А | Прокладка |
Загрузка ...
|
|
| 13 | КИС 0120044 | Ручка |
Загрузка ...
|
|
| 14 | КИС 01200451Б | Цилиндр замка |
Загрузка ...
|
|
| 15 | КИС 0120201А | Ролик |
Загрузка ...
|
|
| 16 | КИС 0120404В | Держатель уплотнителя |
Загрузка ...
|
|
| 17 | КИС 0120406Г | Держатель уплотнителя |
Загрузка ...
|
|
| 18 | КИС 0120465 | Шайба регулировочная |
Загрузка ...
|
|
| 19 | КИС 01204825 | Накладка |
Загрузка ...
|
|
| 20 | КИС 0120483А | Колпачок |
Загрузка ...
|
|
| 21 | КИС 0120484А | Шайба специальная |
Загрузка ...
|
|
| 22 | КИС 0120487А | Шайба |
Загрузка ...
|
|
| 23 | КИС 0120488А | Шайба |
Загрузка ...
|
|
| 24 | КИС 0120489А | Облицовка |
Загрузка ...
|
|
| 25 | КИС 0120491А | Крышка |
Загрузка ...
|
|
| 26 | КИС 0120601 | Втулка |
Загрузка ...
|
|
| 27 | КИС 0120612В | Пружина |
Загрузка ...
|
|
| 28 | КИС 0120615А | Фланец |
Загрузка ...
|
|
| 29 | КИС 0120616 | Ось |
Загрузка ...
|
|
| 30 | КИС 0120617А | Фиксатор |
Загрузка ...
|
|
| 31 | КИС 0120801Г | Ручка |
Загрузка ...
|
|
| 32 | КИС 0120805А | Втулка |
Загрузка ...
|
|
| 33 | 70-6708303 | Корпус цилиндра |
Загрузка ...
|
|
| 34 | 70-6708304 | Пластина |
Загрузка ...
|
|
| 35 | Н72-079 02 02 201 | Ключ |
Загрузка ...
|
|
| 36 | Н72-079.02.02.202 | Цилиндр |
Загрузка ...
|
|
| 37 | ОМН-017.02.00.003 | Заглушка |
Загрузка ...
|
|
| 38 | ОМК 017.02.00.004 | Пружина |
Загрузка ...
|
|
| 39 | ОМН-017.02.00.008 | Шайба |
Загрузка ...
|
|
| 40 | ОМН-017.02.00.009 | Шайба стопорная |
Загрузка ...
|
|
| 41 | ОМН-017.02.00.010 | Сувальда цилиндра |
Загрузка ...
|
|
| 42 | ОМН-017.02.00.011 | Сувальда корпуса |
Загрузка ...
|
|
| 43 | ОМН-017.02.00.013 | Кольцо |
Загрузка ...
|
|
| 44 | М8х16.56.019 | Болт ГОСТ 7796-76 |
Загрузка ...
|
|
| 45 | М6х10.56.019 | Болт ГОСТ 7798-70 |
Загрузка ...
|
|
| 46 | М6х14.56.019 | Винт ГОСТ 10621-80 |
Загрузка ...
|
|
| 47 | В1М4.8qх10.56 019 | Винт ГОСТ 17473-80 |
Загрузка ...
|
|
| 48 | В2М10-8qх35.56.018 | Винт ГОСТ 17473 |
Загрузка ...
|
|
| 49 | В1М4-8qх18.56.019 | Винт ГОСТ 7475-80 |
Загрузка ...
|
|
| 50 | В2М5-8qх8.56.019 | Винт ГОСТ 17475-80 |
Загрузка ...
|
|
| 51 | В2М8.8qх16.56.019 | Винт ГОСТ 17475-80 |
Загрузка ...
|
|
| 52 | М6.6.019 | Гайка ГОСТ 5915-70 |
Загрузка ...
|
|
| 53 | М8.6.019 | Гайка ГОСТ 5915-70 |
Загрузка ...
|
|
| 54 | М10.6.019 | Гайка ГОСТ 11860-73 |
Загрузка ...
|
|
| 55 | 2,5х5.01.019 | Заклепка ГОСТ 10299-80 |
Загрузка ...
|
|
| 56 | 6х36.01.10.019 | Заклепка ГОСТ 10299 80 |
Загрузка ...
|
|
| 57 | 4.65Г.018 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 58 | 6.65Г.019 | Шайба ГОСТ б402-70 |
Загрузка ...
|
|
| 59 | 8.65Г.019 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 60 | 10.65Г.019 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 61 | 2,5.019 | Шайбы ГОСТ 11371-78 |
Загрузка ...
|
|
| 62 | 6h11х30 | Штифт ГОСТ 10774-80 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
