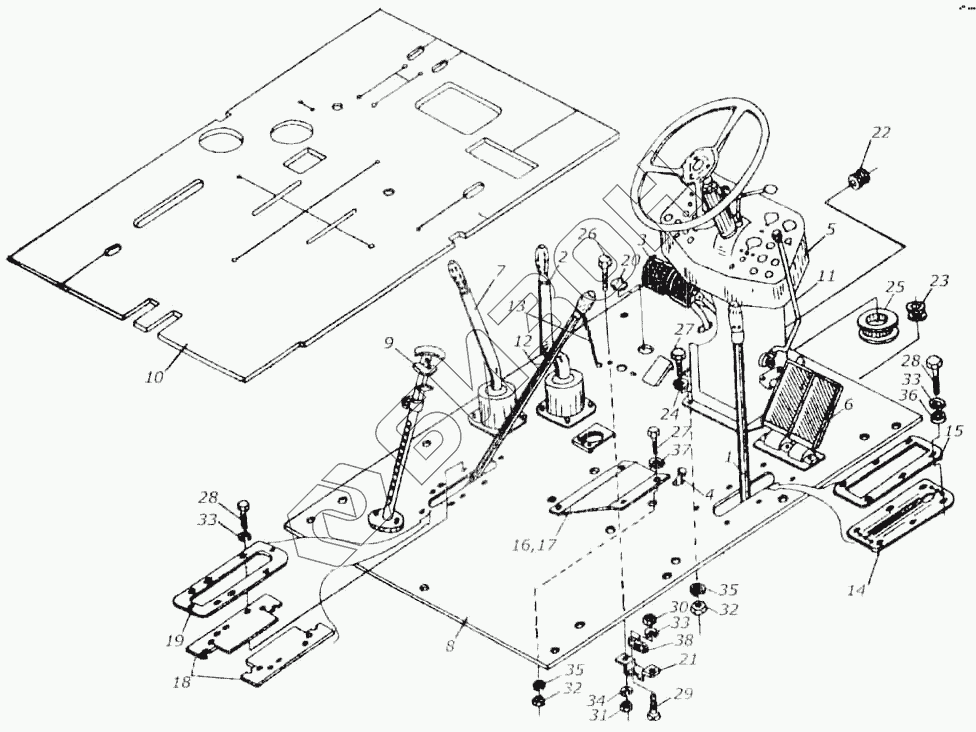

Графический каталог запасных частей к технике: Гомсельмаш КСК-100А. Площадка управления КИЛ 01190000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
28
28
29
30
31
32
32
33
33
33
34
35
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КИЛ 0119000 | КИЛ 0119000 | Площадка управления |
Загрузка ...
|
|
| КИС 0119690 | КИС 0119690 | Переключатель света |
Загрузка ...
|
|
| 1 | КИЛ 0119010 | Механизм управления редуктора |
Загрузка ...
|
|
| 2 | КИЛ 0119050 | Механизм управления КПП |
Загрузка ...
|
|
| 3 | КИЛ 0119060 | Механизм управления тормозами |
Загрузка ...
|
|
| 4 | КИЛ 0119100 | Механизм блокировки КПП |
Загрузка ...
|
|
| 5 | КИЛ 0119230 | Колонка управления |
Загрузка ...
|
|
| 6 | КИЛ 0119240 | Механизм управления гидронасосом |
Загрузка ...
|
|
| 7 | КИЛ 0119360 | Механизм включения двигателя |
Загрузка ...
|
|
| 8 | КИЛ 0119380 | Площадка |
Загрузка ...
|
|
| 9 | КИЛ 0119390 | Привод стояночного тормоза |
Загрузка ...
|
|
| 10 | КИЛ 0119980 | Коврик |
Загрузка ...
|
|
| 11 | КИЛ 0119120Б | Механизм подачи топлива |
Загрузка ...
|
|
| 12 | КИЛ 0119250В | Механизм ВОМ |
Загрузка ...
|
|
| 13 | КИС 0119540В | Цепь страховочная |
Загрузка ...
|
|
| 14 | КИЛ 0119004 | Уплотнение |
Загрузка ...
|
|
| 15 | КИЛ 0119414 | Прижим |
Загрузка ...
|
|
| 16 | КИЛ 0119426 | Кронштейн |
Загрузка ...
|
|
| 17 | КИЛ 0119426-01 | Кронштейн |
Загрузка ...
|
|
| 18 | КИЛ 0119023В | Уплотнение |
Загрузка ...
|
|
| 19 | КИС 0119491В | Прижим |
Загрузка ...
|
|
| 20 | КИС 0119499В | Крышка |
Загрузка ...
|
|
| 21 | КИС 0119509 | Кронштейн |
Загрузка ...
|
|
| 22 | КИС 0140035А | Втулка |
Загрузка ...
|
|
| 23 | КИС 0140062 | Втулка 18-10 ГОСТ 19421-74 |
Загрузка ...
|
|
| 24 | КИС 0144401 | Шайба |
Загрузка ...
|
|
| 25 | 500-1015079 | Втулка |
Загрузка ...
|
|
| 26 | М8х20.56.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 27 | М10х25.56.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 28 | М6х16.56.019 | Болт ГОСТ 7798-70 |
Загрузка ...
|
|
| 29 | М6х18.56.019 | Винт ГОСТ 17473-72 |
Загрузка ...
|
|
| 30 | М6.6.019 | Гайка ГОСТ 5915-70 |
Загрузка ...
|
|
| 31 | М8.6.019 | Гайка ГОСТ 5915-70 |
Загрузка ...
|
|
| 32 | М10.6.019 | Гайка ГОСТ 11860-73 |
Загрузка ...
|
|
| 33 | 6.65Г.019 | Шайба ГОСТ б402-70 |
Загрузка ...
|
|
| 34 | 8.65Г.019 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 35 | 12.65Г.019 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 36 | 6.01.019 | Шайба ГОСТ 6958-78 |
Загрузка ...
|
|
| 37 | 10.01.019 | Шайба ГОСТ 11371-78 |
Загрузка ...
|
|
| 38 | II 39 | Переключатель ТУ 37.003.052-70 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
