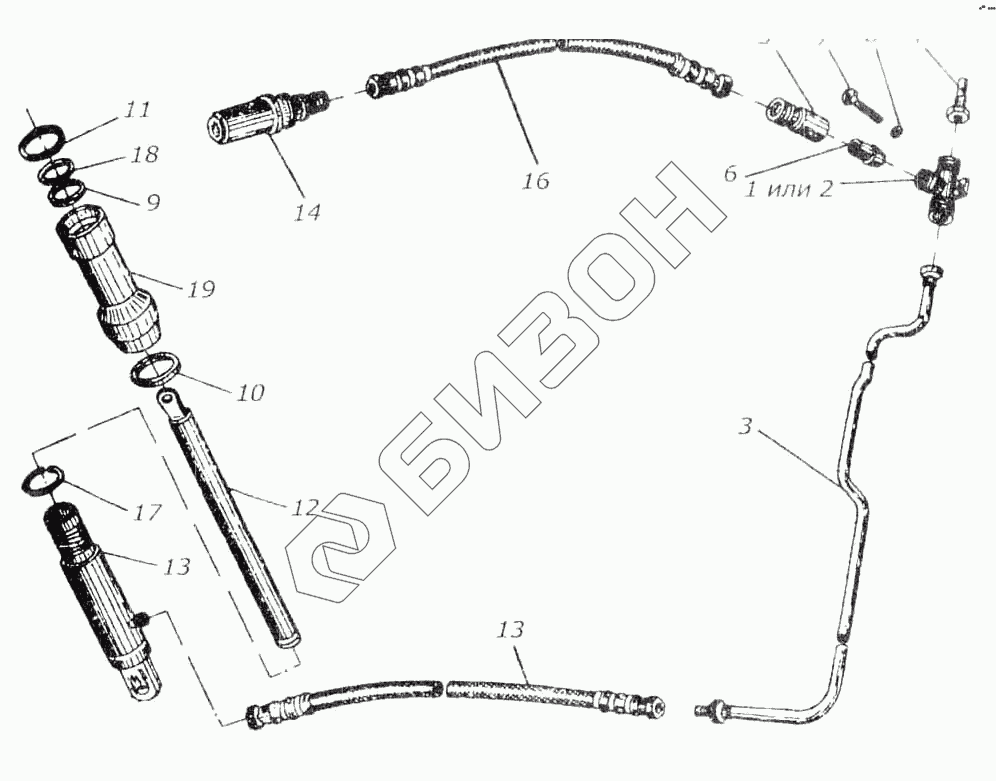

Графический каталог запасных частей к технике: Гомсельмаш КСК-100А. Гидросистема жатки для уборки кукурузы
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КИС 0118610А | КИС 0118610А | Тройниковое соединение |
Загрузка ...
|
|
| Н20.11.000-01 | Н20.11.000-01 | Гидроцилиндр |
Загрузка ...
|
|
| 1 | КИС 0118900А | Тройник |
Загрузка ...
|
|
| 2 | КИС 0118980А | Тройник |
Загрузка ...
|
|
| 3 | КИС 0079000В | Трубопровод |
Загрузка ...
|
|
| 4 | КИС 0630000В | Трубопровод |
Загрузка ...
|
|
| 5 | КУЖ 0302602Б | Штуцер |
Загрузка ...
|
|
| 6 | КУЖ 0302609 | Штуцер |
Загрузка ...
|
|
| 7 | М8х16.56.019 | Болт ГОСТ 7796-76 |
Загрузка ...
|
|
| 8 | 8.65Г.019 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 9 | 040-048-46-1-2 | Кольцо ГОСТ 9833-73 |
Загрузка ...
|
|
| 10 | 055-061-36-2-2 | Кольцо ГОСТ 9833-73 |
Загрузка ...
|
|
| 11 | 1-400Н13-250-68 | Манжета грязесъемная |
Загрузка ...
|
|
| 12 | Н.20.11.010-01 | Цилиндр |
Загрузка ...
|
|
| 13 | Н.20.11.020 | Плунжер |
Загрузка ...
|
|
| 14 | Н.036.50.100 | Корпус левый в сборе |
Загрузка ...
|
|
| 15 | Н.036.83.030 | Рукав высокого давления 11-12 |
Загрузка ...
|
|
| 16 | Н.036.83.030 | Рукав высокого давления 11-12 |
Загрузка ...
|
|
| 17 | Н.20.10.006 | Кольцо |
Загрузка ...
|
|
| 18 | Н.20.10.007 | Кольцо защитное |
Загрузка ...
|
|
| 19 | Н.20.10.008 | Головка цилиндра |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
