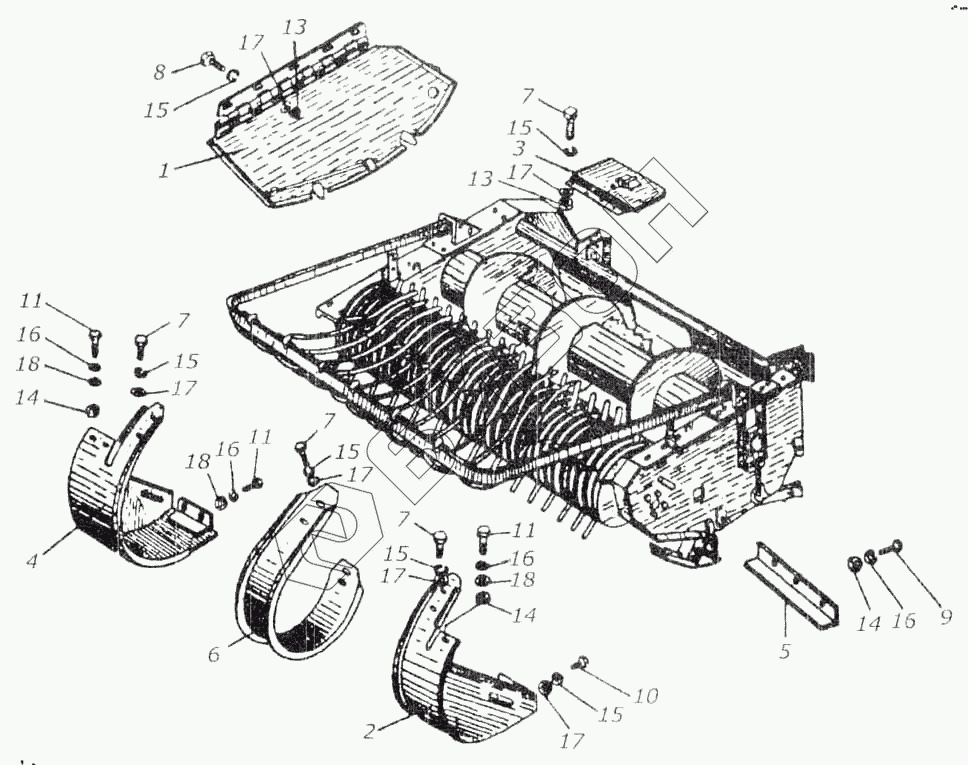

Графический каталог запасных частей к технике: Гомсельмаш КСК-100А. Общий вид подборщика
1
2
3
4
5
6
7
7
7
7
8
9
10
11
11
11
13
13
14
14
14
15
15
15
15
15
15
16
16
16
16
17
17
17
17
17
17
18
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | КИЛ 0910000 | Ограждение правое |
Загрузка ...
|
|
| 2 | КИЛ 0912000 | Скат левый |
Загрузка ...
|
|
| 3 | КИЛ 0914000 | Ограждение |
Загрузка ...
|
|
| 4 | КИС 091100Б | Скат правый |
Загрузка ...
|
|
| 5 | КИЛ 0900701 | Уголок |
Загрузка ...
|
|
| 6 | КИС 0900401 | Скат |
Загрузка ...
|
|
| 7 | М8х16.56.019 | Болт ГОСТ 7796-76 |
Загрузка ...
|
|
| 8 | М8х20.56.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 9 | М10х20.56.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 10 | М10х25.56.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 11 | М10х35.56.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 12 | М10х30.56.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 13 | М8.6.019 | Гайка ГОСТ 5915-70 |
Загрузка ...
|
|
| 14 | М10.6.019 | Гайка ГОСТ 11860-73 |
Загрузка ...
|
|
| 15 | 8.65Г.019 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 16 | 10.65Г.019 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 17 | 8.01.019 | Шайба ГОСТ 11371-78 |
Загрузка ...
|
|
| 18 | 10.01.019 | Шайба ГОСТ 11371-78 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
