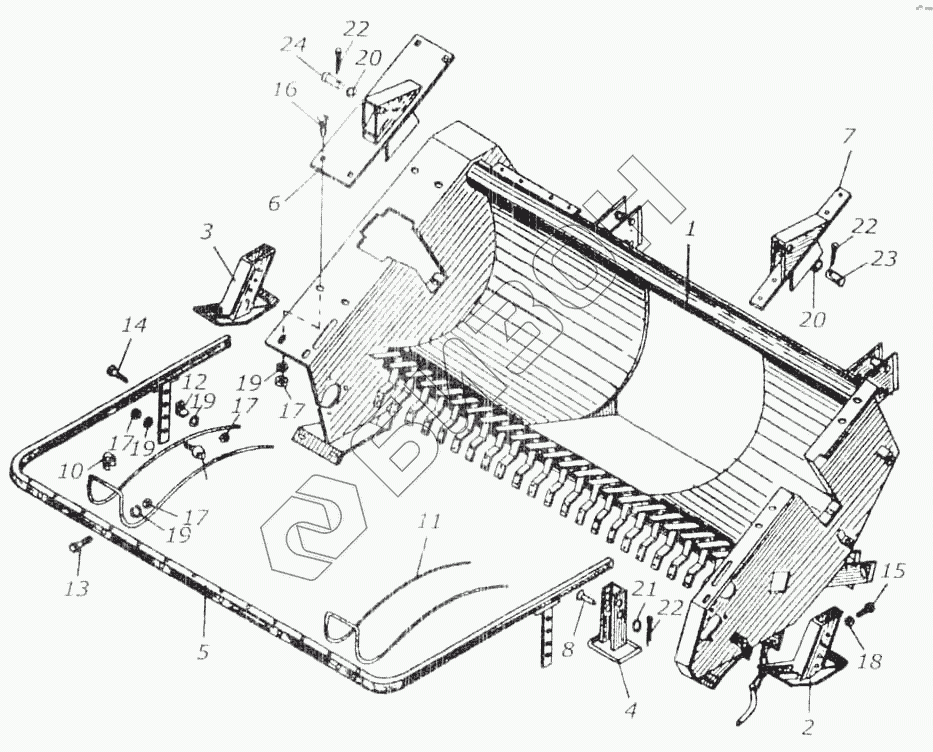

Графический каталог запасных частей к технике: Гомсельмаш КСК-100А. Рама, башмаки, стойка подборщика
1
2
3
4
5
6
7
8
10
11
12
13
14
15
16
17
17
17
17
18
19
19
19
19
20
20
21
22
22
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КИЛ 0915000Б | КИЛ 0915000Б | Устройство прижимное |
Загрузка ...
|
|
| 1 | КИЛ 0901000 | Рама |
Загрузка ...
|
|
| 2 | КИЛ 0908000 | Башмак |
Загрузка ...
|
|
| 3 | КИЛ 0908000-01 | Башмак |
Загрузка ...
|
|
| 4 | КИЛ 0913000 | Стойка |
Загрузка ...
|
|
| 5 | КИС 0915010В | Дуга |
Загрузка ...
|
|
| 6 | КИС 0915020А | Кронштейн прижима правый |
Загрузка ...
|
|
| 7 | КИС 0915030А | Кронштейн прижима левый |
Загрузка ...
|
|
| 8 | КИС 0900603А | Ось |
Загрузка ...
|
|
| 9 | КИС 0900604А | Упор |
Загрузка ...
|
|
| 10 | КИС 0915401А | Скоба |
Загрузка ...
|
|
| 11 | КИС 0915501Б | Прижим |
Загрузка ...
|
|
| 12 | КИС 0915701А | Уголок |
Загрузка ...
|
|
| 13 | М10х45.56.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 14 | М10х30.56.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 15 | М12х25.56.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 16 | М10х30.56.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 17 | М10.6.019 | Гайка ГОСТ 11860-73 |
Загрузка ...
|
|
| 18 | М12.6.019 | Гайка ГОСТ 5915-70 |
Загрузка ...
|
|
| 19 | 10.65Г.019 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 20 | 16.01.019 | Шайба ГОСТ 11371-78 |
Загрузка ...
|
|
| 21 | 20.01.019 | Шайба ГОСТ 13463-77 |
Загрузка ...
|
|
| 22 | 4х32.019 | Шплинт ГОСТ 397-79 |
Загрузка ...
|
|
| 23 | 22-16Х5х55.10Ц9 хр | Ось ГОСТ 9650-71 |
Загрузка ...
|
|
| 24 | 22-16Х5х110.10Ц9хр | Ось ГОСТ 9650-71 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
