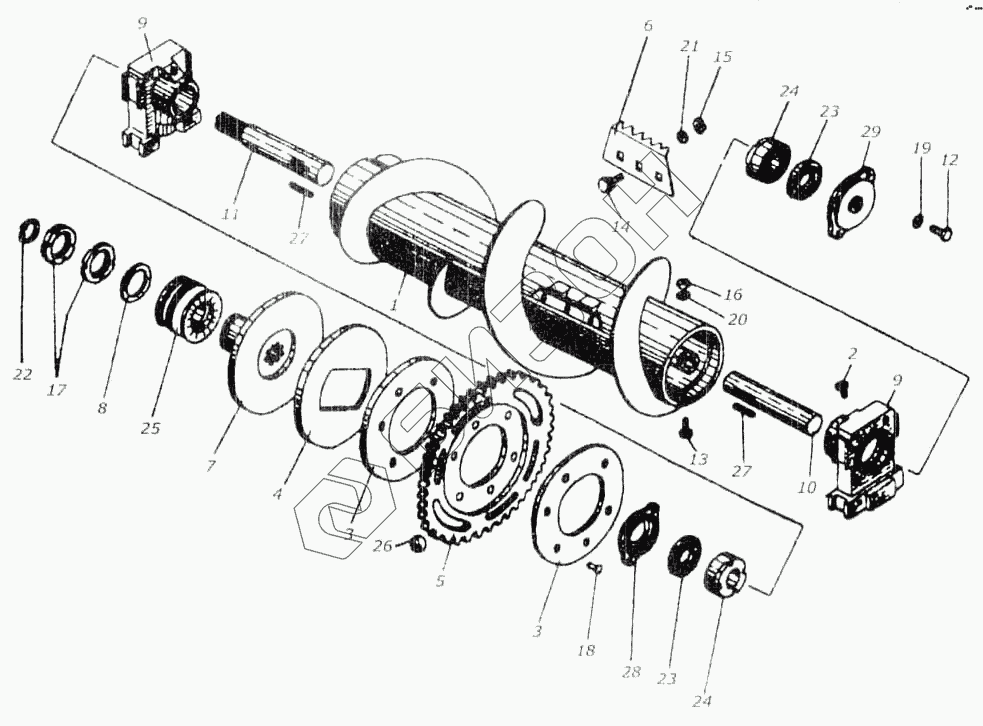

Графический каталог запасных частей к технике: Гомсельмаш КСК-100А. Шнек КИС 0902000А и его установка
1
2
3
3
4
5
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
24
25
26
27
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КИС 0202090А | КИС 0202090А | Муфта фрикционная в сборе |
Загрузка ...
|
|
| КИС 0202110А | КИС 0202110А | Звездочка |
Загрузка ...
|
|
| КИС 0902000А | КИС 0902000А | Шнек |
Загрузка ...
|
|
| 1 | КИС 0902010Б | Шнек |
Загрузка ...
|
|
| 2 | КУЖ 0108010 | Клапан предохранительный |
Загрузка ...
|
|
| 3 | КИС 0202001А | Накладка |
Загрузка ...
|
|
| 4 | КИС 0202414А | Кольцо прижимное |
Загрузка ...
|
|
| 5 | КИС 0202415А | Звездочка Z=58 |
Загрузка ...
|
|
| 6 | КИС 0202419Б | Лопатка |
Загрузка ...
|
|
| 7 | КИС 0202605А | Ступица муфты |
Загрузка ...
|
|
| 8 | КИС 0202803А | Втулка |
Загрузка ...
|
|
| 9 | КИС 0600104А | Корпус |
Загрузка ...
|
|
| 10 | КИС 0902602А | Ось левая |
Загрузка ...
|
|
| 11 | КИС 0902603А | Ось правая |
Загрузка ...
|
|
| 12 | М8х25.56.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 13 | М12х65.56.019 | Болт ГОСТ 7796 70 |
Загрузка ...
|
|
| 14 | М10х30.56.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 15 | М10.6.019 | Гайка ГОСТ 11860-73 |
Загрузка ...
|
|
| 16 | М12.6.019 | Гайка ГОСТ 5915-70 |
Загрузка ...
|
|
| 17 | М56х2.6.019 | Гайка ГОСТ 11871-80 |
Загрузка ...
|
|
| 18 | 6х20.37А.01 | Заклепка ГОСТ 10300-80 |
Загрузка ...
|
|
| 19 | 8.65Г.019 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 20 | 12.65Г.019 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 21 | 10.01.019 | Шайба ГОСТ 11371-78 |
Загрузка ...
|
|
| 22 | 1В 38 | Кольцо ГОСТ 13940-68 |
Загрузка ...
|
|
| 23 | 2-2-40х60-1 | Манжета ГОСТ 8752-79 |
Загрузка ...
|
|
| 24 | 11208 | Подшипник ГОСТ 8545-75 |
Загрузка ...
|
|
| 25 | 1-2-2-120х60х4х4 | Пружина тарельчатая ГОСТ 3057-79 |
Загрузка ...
|
|
| 26 | 6У 7,144 мм | Шарик Р ГОСТ 3722-81 |
Загрузка ...
|
|
| 27 | 2-12х8х45 | Шпонка ГОСТ 23360-78 |
Загрузка ...
|
|
| 28 | Н.026.165 | Крышка подшипника |
Загрузка ...
|
|
| 29 | Н.026.228 | Крышка подшипника |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
