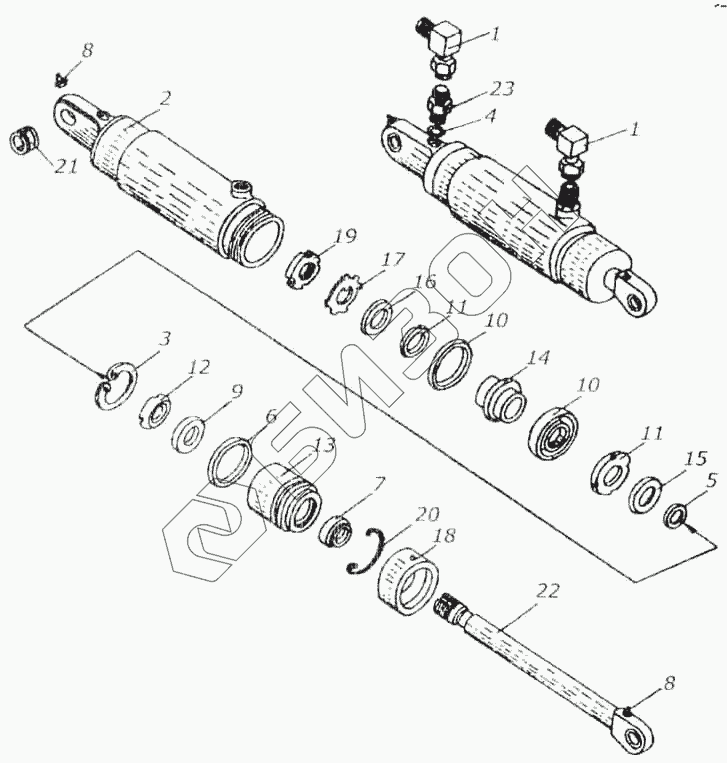

Графический каталог запасных частей к технике: Гомсельмаш КСК-100А. Гидроцилиндр КИЛ 0118600Б
1
1
2
3
4
5
6
7
8
8
9
10
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КИС 0118600Б-01 | КИС 0118600Б-01 | Гидроцилиндр |
Загрузка ...
|
|
| КИС 0118600Б | КИС 0118600Б | Гидроцилиндр |
Загрузка ...
|
|
| Н19.17.000 | Н19.17.000 | Гидроцилиндр |
Загрузка ...
|
|
| 1 | КИС 0118820А | Угольник |
Загрузка ...
|
|
| 2 | Н19.17.010 | Корпус гидроцилиндра |
Загрузка ...
|
|
| 3 | ВЭ60 | Кольцо ГОСТ 9301-59 |
Загрузка ...
|
|
| 4 | 017-021-25-2-2 | Кольцо ГОСТ 9833 73 |
Загрузка ...
|
|
| 5 | 029-035-36-2-2 | Кольцо ГОСТ 9833-73 |
Загрузка ...
|
|
| 6 | 070-080-58-2-2 | Кольцо ГОСТ 9833-73 |
Загрузка ...
|
|
| 7 | 2-40 ОН 13-250-68 | Манжета грязесъемная |
Загрузка ...
|
|
| 8 | 01.фев | Масленка ГОСТ 19853-74 |
Загрузка ...
|
|
| 9 | Е19.09.001 | Манжета |
Загрузка ...
|
|
| 10 | Н19.15..001 | Манжета |
Загрузка ...
|
|
| 11 | Н19.15.003 | Упор |
Загрузка ...
|
|
| 12 | Н19.15.004 | Манжетодержатель |
Загрузка ...
|
|
| 13 | Н19.15.101 | Втулка |
Загрузка ...
|
|
| 14 | Н19.15.102 | Поршень |
Загрузка ...
|
|
| 15 | Н19.15.401 | Шайба |
Загрузка ...
|
|
| 16 | Н19.15.402 | Шайба |
Загрузка ...
|
|
| 17 | Н19.15.403 | Шайба стопорная |
Загрузка ...
|
|
| 18 | Н19.15.603 | Крышка |
Загрузка ...
|
|
| 19 | Н19.15.604 | Гайка круглая |
Загрузка ...
|
|
| 20 | Н19.15.305 | Стопор |
Загрузка ...
|
|
| 21 | Н19.15.802 | Втулка |
Загрузка ...
|
|
| 22 | Н19.17601 | Шток |
Загрузка ...
|
|
| 23 | Н.036.04.003 | Штуцер ввертный |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
