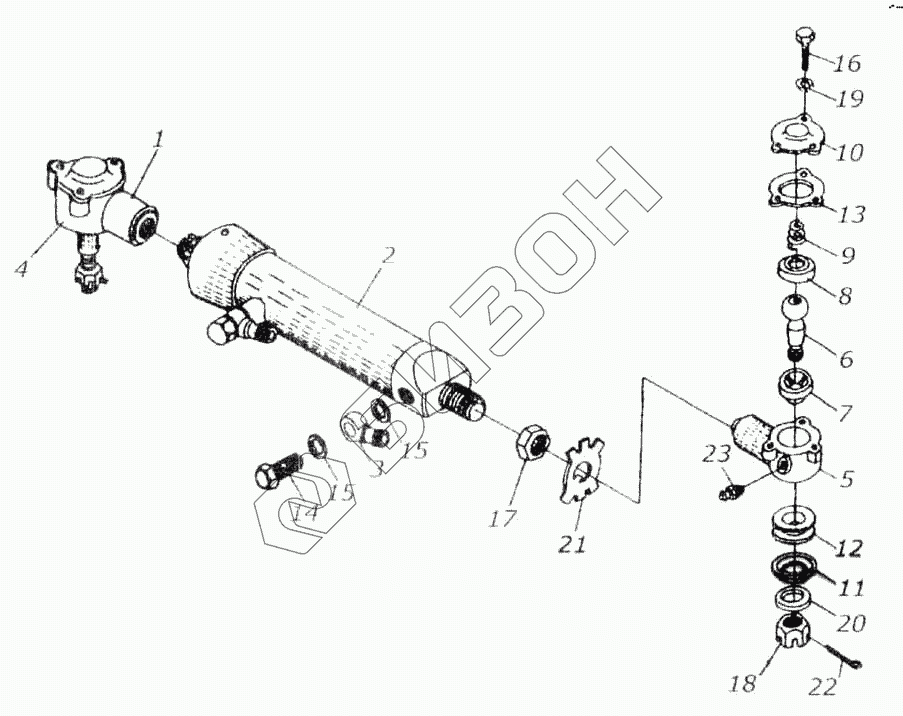

Графический каталог запасных частей к технике: Гомсельмаш КСК-100А. Гидроцилиндр КИЛ 0118470
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КИЛ 0118680 | КИЛ 0118680 | Наконечник правый |
Загрузка ...
|
|
| КИЛ 0118470 | КИЛ 0118470 | Гидроцилиндр |
Загрузка ...
|
|
| 1 | КИЛ 0118660 | Наконечник левый |
Загрузка ...
|
|
| 2 | КИЛ 0118660 | Наконечник левый |
Загрузка ...
|
|
| 3 | КИЛ 0118303 | Угольник поворотный |
Загрузка ...
|
|
| 4 | КИЛ 0118606 | Наконечник |
Загрузка ...
|
|
| 5 | КИЛ 0118606-01 | Наконечник |
Загрузка ...
|
|
| 6 | 120-3003032 | Палец шаровой |
Загрузка ...
|
|
| 7 | 130-3003066 | Вкладыш верхний |
Загрузка ...
|
|
| 8 | 130-3003067 | Вкладыш нижний |
Загрузка ...
|
|
| 9 | 130-30030689 | Пружина головки поперечной рулевой тяги |
Загрузка ...
|
|
| 10 | 130-3003070 | Крышка |
Загрузка ...
|
|
| 11 | 130-3003073 | Крышка накладки |
Загрузка ...
|
|
| 12 | 164А-3003074 | Накладка |
Загрузка ...
|
|
| 13 | 130-3003075 | Прокладка |
Загрузка ...
|
|
| 14 | Н.036.27.008 | Болт поворотного угольника |
Загрузка ...
|
|
| 15 | Н.036.28.004 | Шайба |
Загрузка ...
|
|
| 16 | М8х16.q56.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 17 | М221,5.6Н.6А | Гайка ГОСТ 2526- 70 |
Загрузка ...
|
|
| 18 | М20.1,5.6Н.6.019 | Гайка ГОСТ 5935-73 |
Загрузка ...
|
|
| 19 | 5.65Г.019 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 20 | 20.01.019 | Шайба ГОСТ 13463-77 |
Загрузка ...
|
|
| 21 | 22.01.019 | Шайба ГОСТ 11371-78 |
Загрузка ...
|
|
| 22 | 4х36.8.019 | Шплинт ГОСТ 397-79 |
Загрузка ...
|
|
| 23 | 1.3Ц6 хр | Масленка ГОСТ 19853-74 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
