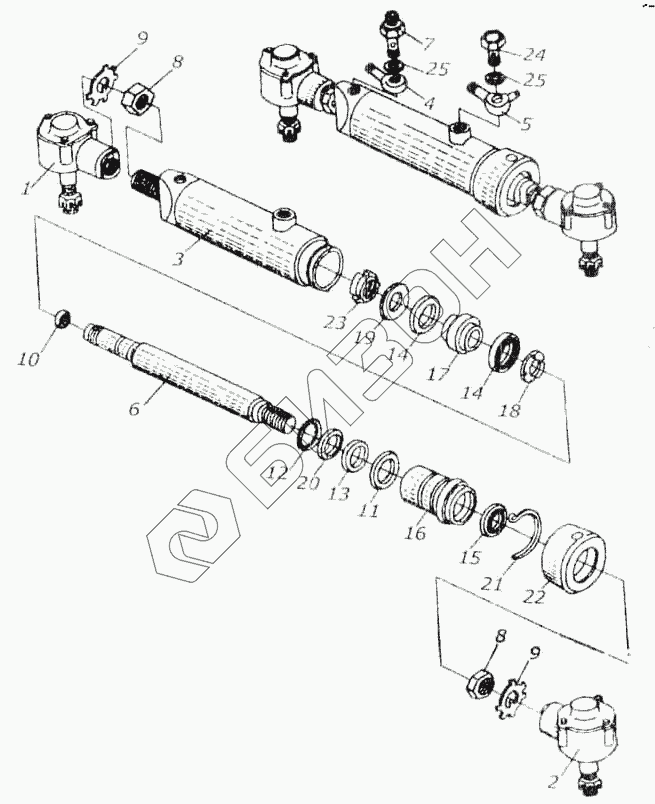

Графический каталог запасных частей к технике: Гомсельмаш КСК-100А. Гидроцилиндр КИЛ 0118460
1
2
3
4
5
6
7
8
8
9
9
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КИЛ 0118460 | КИЛ 0118460 | Гидроцилиндр |
Загрузка ...
|
|
| КИЛ 0118860 | КИЛ 0118860 | Гидроцилиндр |
Загрузка ...
|
|
| 1 | КИЛ 0118660 | Наконечник левый |
Загрузка ...
|
|
| 2 | КИЛ 0118680 | Наконечник правый |
Загрузка ...
|
|
| 3 | КИЛ 0118870 | Корпус цилиндра |
Загрузка ...
|
|
| 4 | КИЛ 0118303 | Угольник поворотный |
Загрузка ...
|
|
| 5 | КИЛ 0118305 | Угольник поворотный |
Загрузка ...
|
|
| 6 | КИЛ 0118631 | Шток |
Загрузка ...
|
|
| 7 | КИЛ 0118649 | Болт поворотного угольника |
Загрузка ...
|
|
| 8 | М22х1,56Н6.019 | Гайка ГОСТ 2526-70 |
Загрузка ...
|
|
| 9 | 22.01.019 | Шайба ГОСТ 11371-78 |
Загрузка ...
|
|
| 10 | 016-020-25-2-2 | Кольцо ГОСТ 9833-73 |
Загрузка ...
|
|
| 11 | 042-056-46-2-2 | Кольцо ГОСТ 9833-73 |
Загрузка ...
|
|
| 12 | 2В.38 | Кольцо ГОСТ 13941 -68 |
Загрузка ...
|
|
| 13 | 38х28-3 | Манжета ГОСТ 14896-74 |
Загрузка ...
|
|
| 14 | 50х40-3 | Манжета ГОСТ 14898-74 |
Загрузка ...
|
|
| 15 | Манжеты грязесъемные ГОСТ 105-390-77 28 | Манжеты грязесъемные ГОСТ 105-390-77 28 |
Загрузка ...
|
|
| 16 | 105.072.12.003 | Втулка |
Загрузка ...
|
|
| 17 | 105.072.12.004 | Поршень |
Загрузка ...
|
|
| 18 | 105.072.12.005 | Шайба |
Загрузка ...
|
|
| 19 | 105.072.12.006 | Шайба |
Загрузка ...
|
|
| 20 | 105.072.12.006-02 | Шайба |
Загрузка ...
|
|
| 21 | 105.072.12.007 | Стопор |
Загрузка ...
|
|
| 22 | 105.072.12.008 | Крышка |
Загрузка ...
|
|
| 23 | 105.072.12.009 | Гайка |
Загрузка ...
|
|
| 24 | Н.036.27.008 | Болт поворотного угольника |
Загрузка ...
|
|
| 25 | Н.036.28.004 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
