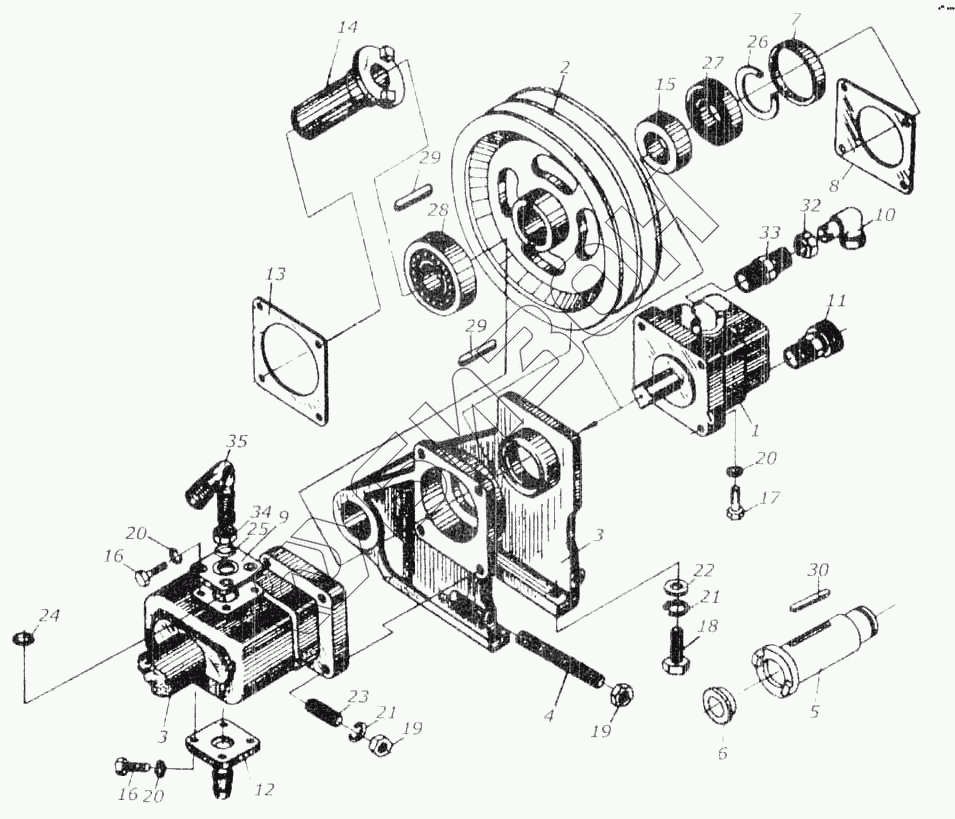

Графический каталог запасных частей к технике: Гомсельмаш КСК-100А. Установка гидронасосов КИЛ 0118420
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
19
19
20
20
20
21
21
22
23
24
25
26
27
28
29
29
30
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КИС 0106360Б | КИС 0106360Б | Привод гидронасосов |
Загрузка ...
|
|
| КИС 0106580 | КИС 0106580 | Привод гидронасосов |
Загрузка ...
|
|
| КИЛ 0118420 | КИЛ 0118420 | Установка гидронасосов |
Загрузка ...
|
|
| КИС 0118820А | КИС 0118820А | Угольник |
Загрузка ...
|
|
| Н.036.23.040 | Н.036.23.040 | Угольник |
Загрузка ...
|
|
| КИС 0118520Б | КИС 0118520Б | Угольник |
Загрузка ...
|
|
| 1 | НШ10Е 3-01002-8 | Насос шестеренный НШ-10Е-3 (левого вращения)ТУ 23.1.309-80 |
Загрузка ...
|
|
| 2 | КИС 0166103 | Шкив |
Загрузка ...
|
|
| 3 | КИС 0106301Б | Корпус |
Загрузка ...
|
|
| 4 | КИС 0106615 | Шпилька |
Загрузка ...
|
|
| 5 | КИС 0106642 | Вал привода гидронасосов |
Загрузка ...
|
|
| 6 | КИС 0106643 | Кольцо распорное |
Загрузка ...
|
|
| 7 | КИС 0106646 | Втулка |
Загрузка ...
|
|
| 8 | КИС 0118022 | Прокладка |
Загрузка ...
|
|
| 9 | КИС 0118305Б | Фланец |
Загрузка ...
|
|
| 10 | КИС 0118307Б | Корпус |
Загрузка ...
|
|
| 11 | КИС 0118608Б | Ниппель |
Загрузка ...
|
|
| 12 | КИС 0118698А | Фланец |
Загрузка ...
|
|
| 13 | КС6-10001 | Прокладка |
Загрузка ...
|
|
| 14 | КС6-10605 | Вал привода гидронасосов |
Загрузка ...
|
|
| 15 | КС6-10606 | Кольцо |
Загрузка ...
|
|
| 16 | М8х20.56.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 17 | 8х35.56.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 18 | М10х35.56.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 19 | М10.6.019 | Гайка ГОСТ 11860-73 |
Загрузка ...
|
|
| 20 | 6.65Г.019 | Шайба ГОСТ б402-70 |
Загрузка ...
|
|
| 21 | 10.65Г.019 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 22 | 10.01.019 | Шайба ГОСТ 11371-78 |
Загрузка ...
|
|
| 23 | М10.6gх32.58.019 | Шпилька ГОСТ 22035-76 |
Загрузка ...
|
|
| 24 | 017-021-25-2-2 | Кольцо ГОСТ 9833 73 |
Загрузка ...
|
|
| 25 | 030-034-25-2-2 | Кольцо ГОСТ 9833-73 |
Загрузка ...
|
|
| 26 | 1В 30 | Кольцо ГОСТ 13940-68 |
Загрузка ...
|
|
| 27 | 180206 | Подшипник ГОСТ 8882-76 |
Загрузка ...
|
|
| 28 | 180508 | Подшипник ГОСТ 8882-76 |
Загрузка ...
|
|
| 29 | 8х7х45 | Шпонка ГОСТ 23360-78 |
Загрузка ...
|
|
| 30 | 12х8х50 | Шпонка ГОСТ 23360-78 |
Загрузка ...
|
|
| 31 | НШ 32-2 | Насос ГОСТ 8753-71 |
Загрузка ...
|
|
| 32 | Н.036.01.002 | Гайка накидная |
Загрузка ...
|
|
| 33 | Н.036.04.003 | Штуцер ввертный |
Загрузка ...
|
|
| 34 | Н 036.23.022 | Контргайки |
Загрузка ...
|
|
| 35 | Н.036.23.041 | Угольник ввертный |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
