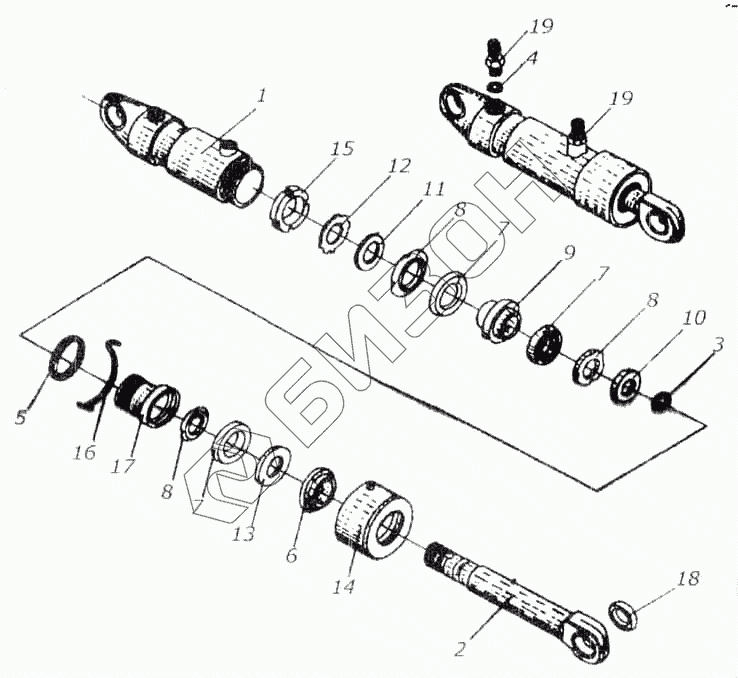

Графический каталог запасных частей к технике: Гомсельмаш КСК-100А. Гидроцилиндр КИС 0118720А
1
2
3
4
5
6
7
7
7
8
8
8
9
10
11
12
13
14
15
16
17
18
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КИС 0118720А | КИС 0118720А | Гидроцилиндр управления реверсом |
Загрузка ...
|
|
| КИС 0118810А | КИС 0118810А | Гидроцилиндр |
Загрузка ...
|
|
| 1 | КИС 0118830А | Корпус гидроцилиндра |
Загрузка ...
|
|
| 2 | КИС 0118636А | Шток |
Загрузка ...
|
|
| 3 | 016-020-025-2-2 | Кольцо ГОСТ 9833 73 |
Загрузка ...
|
|
| 4 | 017-021-25-2-2 | Кольцо ГОСТ 9833 73 |
Загрузка ...
|
|
| 5 | 042-050-46-2-2 | Кольцо ГОСТ 9833-73 |
Загрузка ...
|
|
| 6 | 2х280Н13-250-68 | Манжета грязесъемная |
Загрузка ...
|
|
| 7 | Н19.05.001 | Манжета 25х50 |
Загрузка ...
|
|
| 8 | Н19.05.003 | Упор |
Загрузка ...
|
|
| 9 | Н19.05.102 | Поршень |
Загрузка ...
|
|
| 10 | Н19.05.401 | Шайба |
Загрузка ...
|
|
| 11 | Н19.05.402 | Шайба |
Загрузка ...
|
|
| 12 | Н19.05.403 | Шайба стопорная |
Загрузка ...
|
|
| 13 | Н19.05.404 | Шайба |
Загрузка ...
|
|
| 14 | Н19.05.603 | Крышка передняя |
Загрузка ...
|
|
| 15 | Н19.05.604 | Гайка круглая |
Загрузка ...
|
|
| 16 | Н19.05.605 | Стопор |
Загрузка ...
|
|
| 17 | Н19.05.607 | Втулка |
Загрузка ...
|
|
| 18 | Н19.05.802 | Втулка |
Загрузка ...
|
|
| 19 | Н.036.04.003 | Штуцер ввертный |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
