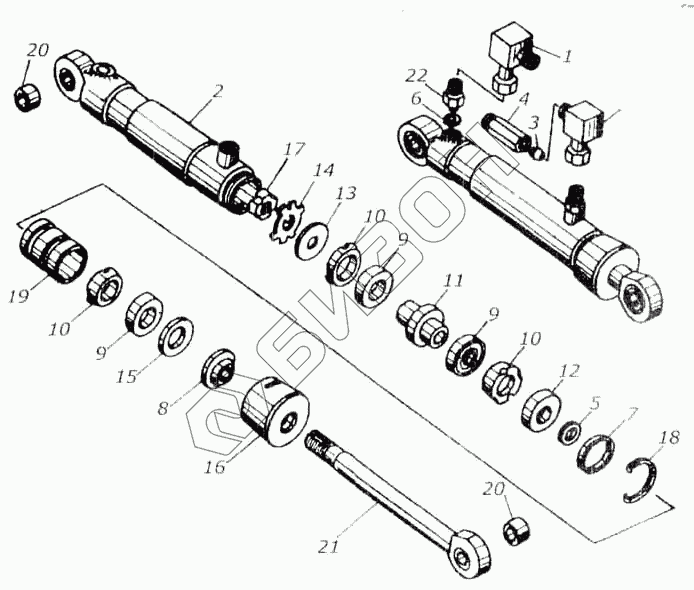

Графический каталог запасных частей к технике: Гомсельмаш КСК-100А. Гидроцилиндр КИС 0118760
1
2
3
4
5
6
7
8
9
9
9
10
10
10
11
12
13
14
15
16
17
18
19
20
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КИС 0118760Б | КИС 0118760Б | Гидроцилиндр |
Загрузка ...
|
|
| Н19.35.000 | Н19.35.000 | Гидроцилиндр |
Загрузка ...
|
|
| 1 | КИС 0118820А | Угольник |
Загрузка ...
|
|
| 2 | Н19.35.010 | Корпус цилиндра |
Загрузка ...
|
|
| 3 | КИС 0118643 | Ниппель |
Загрузка ...
|
|
| 4 | КУЖ 0302602Б | Штуцер |
Загрузка ...
|
|
| 5 | 016-020-25-2-2 | Кольцо ГОСТ 9833-73 |
Загрузка ...
|
|
| 6 | 017-021-25-2-2 | Кольцо ГОСТ 9833 73 |
Загрузка ...
|
|
| 7 | 042-050-42-2-2 | Кольцо ГОСТ 9833-73 |
Загрузка ...
|
|
| 8 | 2-28 ОН 13250-64 | Манжета грязесъемная |
Загрузка ...
|
|
| 9 | Н19.05.001 | Манжета 25х50 |
Загрузка ...
|
|
| 10 | Н19.05.003 | Упор |
Загрузка ...
|
|
| 11 | Н19.05.102 | Поршень |
Загрузка ...
|
|
| 12 | Н19.05.401 | Шайба |
Загрузка ...
|
|
| 13 | Н19.05.402 | Шайба |
Загрузка ...
|
|
| 14 | Н19.05.403 | Шайба стопорная |
Загрузка ...
|
|
| 15 | Н19.05.404 | Шайба |
Загрузка ...
|
|
| 16 | Н19.05.603 | Крышка передняя |
Загрузка ...
|
|
| 17 | Н19.05.604 | Гайка круглая |
Загрузка ...
|
|
| 18 | Н19.05.605 | Стопор |
Загрузка ...
|
|
| 19 | Н19.05.607 | Втулка |
Загрузка ...
|
|
| 20 | Н19.05.802 | Втулка |
Загрузка ...
|
|
| 21 | Н19.35.601 | Шток |
Загрузка ...
|
|
| 22 | Н036.04.003 | Штуцер ввертный |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
