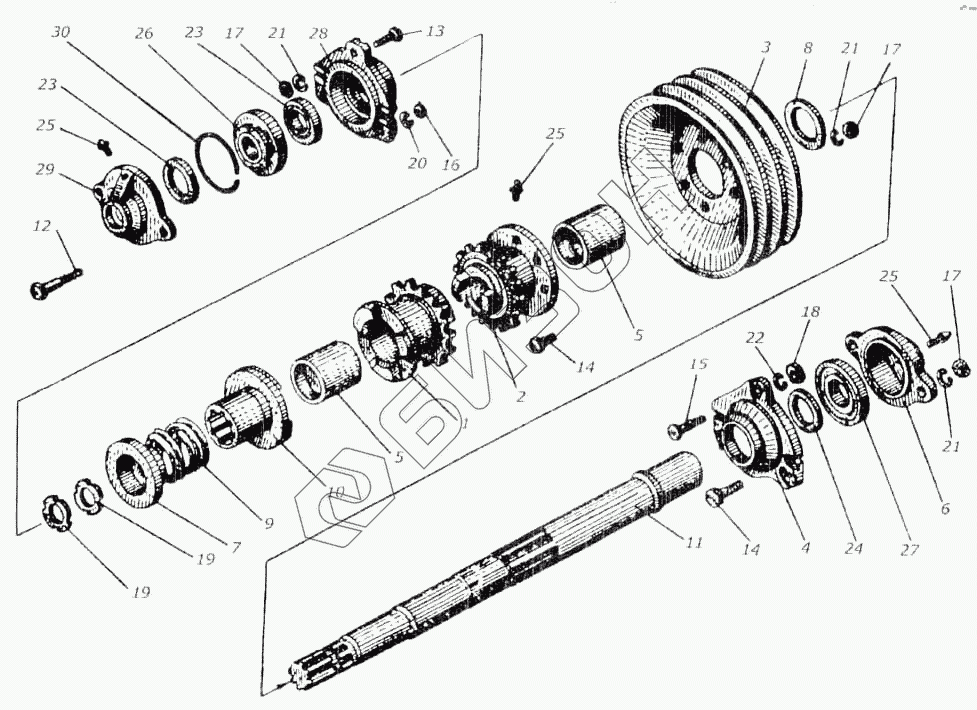

Графический каталог запасных частей к технике: Гомсельмаш КСК-100А. Контрпривод
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
14
15
16
17
17
17
18
19
19
20
21
21
21
22
23
23
24
25
25
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КИЛ 0607000 | КИЛ 0607000 | Контрпривод |
Загрузка ...
|
|
| КИС 0607010Б | КИС 0607010Б | Звездочка |
Загрузка ...
|
|
| КИС 0607020Б | КИС 0607020Б | Муфта |
Загрузка ...
|
|
| 1 | КИС 0607030Б | Муфта |
Загрузка ...
|
|
| 2 | КИС 0607040Б | Звездочка |
Загрузка ...
|
|
| 3 | КИЛ 0607101 | Шкив d=224 |
Загрузка ...
|
|
| 4 | КИС 0216201А | Корпус подшипника |
Загрузка ...
|
|
| 5 | КИС 0607103Б | Втулка |
Загрузка ...
|
|
| 6 | КИС 0607105 | Крышка |
Загрузка ...
|
|
| 7 | КИС 0607201Б | Втулка скользящая |
Загрузка ...
|
|
| 8 | КИС 0607401Б | Шайба |
Загрузка ...
|
|
| 9 | КИС 0607601В | Пружина |
Загрузка ...
|
|
| 10 | КИС 0607602В | Втулка кулачковая |
Загрузка ...
|
|
| 11 | КИС 0607603Б | Вал контрпривода |
Загрузка ...
|
|
| 12 | М8х40.56.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 13 | М10.35.56.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 14 | М10х45.56.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 15 | М12х40.56.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 16 | М8.6.019 | Гайка ГОСТ 5915-70 |
Загрузка ...
|
|
| 17 | М10.6.019 | Гайка ГОСТ 11860-73 |
Загрузка ...
|
|
| 18 | М12.6.019 | Гайка ГОСТ 5915-70 |
Загрузка ...
|
|
| 19 | ВМ45х1,5.7Н | Гайка ГОСТ 11871-80 |
Загрузка ...
|
|
| 20 | 8.65Г.019 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 21 | 10.65Г.019 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 22 | 12.65Г.019 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 23 | 2.2-40х60-1 | Манжета ГОСТ 8752-79 |
Загрузка ...
|
|
| 24 | 2.2-45х60-1 | Манжета ГОСТ 8752-79 |
Загрузка ...
|
|
| 25 | 1.2Ц6 хр | Масленка ГОСТ 19853-74 |
Загрузка ...
|
|
| 26 | 11208 | Подшипник ГОСТ 8545-75 |
Загрузка ...
|
|
| 27 | 11209 | Подшипник ГОСТ 8545-75 |
Загрузка ...
|
|
| 28 | Н.026.688 | Корпус подшипника |
Загрузка ...
|
|
| 29 | Н.026.165 | Крышка подшипника |
Загрузка ...
|
|
| 30 | Н.026.506 | Кольцо распорное |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
