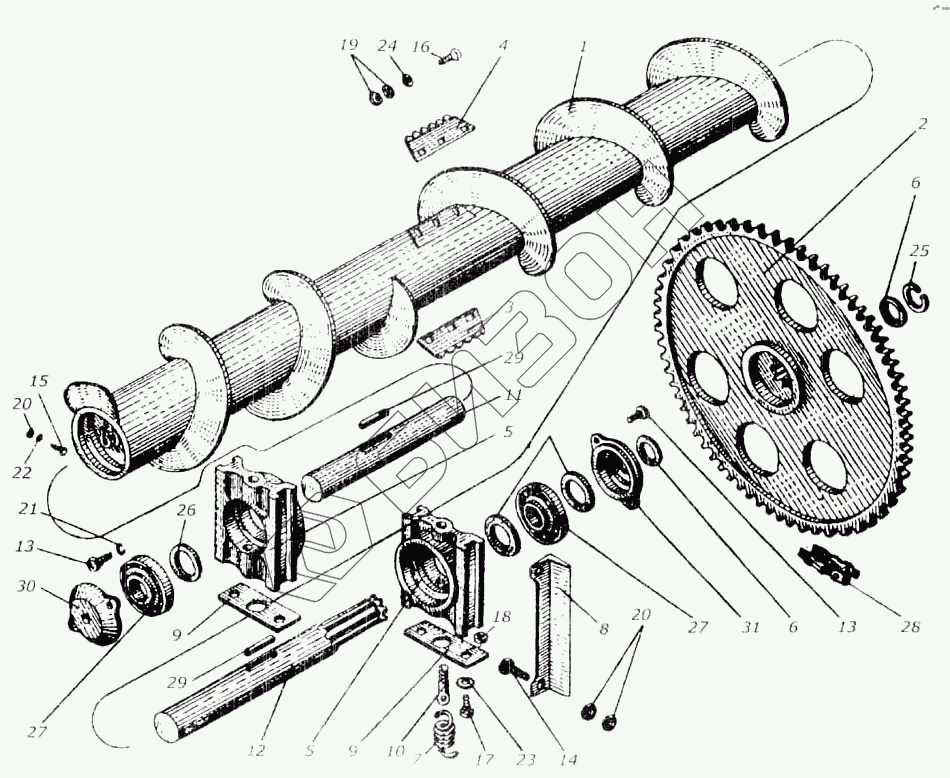

Графический каталог запасных частей к технике: Гомсельмаш КСК-100А. Установка шнека
1
2
3
4
5
5
6
6
7
8
9
9
10
11
12
13
13
14
15
16
17
18
19
20
20
21
22
23
24
25
26
27
27
28
29
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КИС 0606000Б | КИС 0606000Б | Шнек |
Загрузка ...
|
|
| 1 | КИС 0606010Б | Шнек |
Загрузка ...
|
|
| 2 | КИС 0628000Б | Звездочка |
Загрузка ...
|
|
| 3 | КИС 0202419Б | Лопатка |
Загрузка ...
|
|
| 4 | КИС 0202419Б-01 | Лопатка |
Загрузка ...
|
|
| 5 | КИС 0600104 | Корпус |
Загрузка ...
|
|
| 6 | КИС 0600419 | Шайба |
Загрузка ...
|
|
| 7 | КИС 0606604А | Пружина |
Загрузка ...
|
|
| 8 | КИС 0600701Б | Полка |
Загрузка ...
|
|
| 9 | КИС 0900001А | Прокладка |
Загрузка ...
|
|
| 10 | КИС 0900602Б | Тяга |
Загрузка ...
|
|
| 11 | КИС 0902602А | Ось левая |
Загрузка ...
|
|
| 12 | КИС 0902603А | Ось правая |
Загрузка ...
|
|
| 13 | М8х25.56.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 14 | М12х40.56.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 15 | М12х70.56.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 16 | М10х30.56.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 17 | 1М6-8gх18.58.019 | Винт ГОСТ 17473-80 |
Загрузка ...
|
|
| 18 | М6.6.019 | Гайка ГОСТ 5915-70 |
Загрузка ...
|
|
| 19 | М10.6.019 | Гайка ГОСТ 11860-73 |
Загрузка ...
|
|
| 20 | М12.6.019 | Гайка ГОСТ 5915-70 |
Загрузка ...
|
|
| 21 | 8.65Г.019 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 22 | 12.65Г.019 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 23 | 6.01.019 | Шайба ГОСТ 6958-78 |
Загрузка ...
|
|
| 24 | 10.01.019 | Шайба ГОСТ 11371-78 |
Загрузка ...
|
|
| 25 | 1В 38 | Кольцо ГОСТ 13940-68 |
Загрузка ...
|
|
| 26 | 2-2-40х60-1 | Манжета ГОСТ 8752-79 |
Загрузка ...
|
|
| 27 | 11208 | Подшипник ГОСТ 8545-75 |
Загрузка ...
|
|
| 28 | ПРЛ-25, 4-5000, L=1905 мм. 75 зв | Цепь ГОСТ 13568-75 |
Загрузка ...
|
|
| 29 | 3-12х8х45 | Шпонка ГОСТ 23360-78 |
Загрузка ...
|
|
| 30 | Н.026.165 | Крышка подшипника |
Загрузка ...
|
|
| 31 | Н.026228 | Крышка подшипника |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
