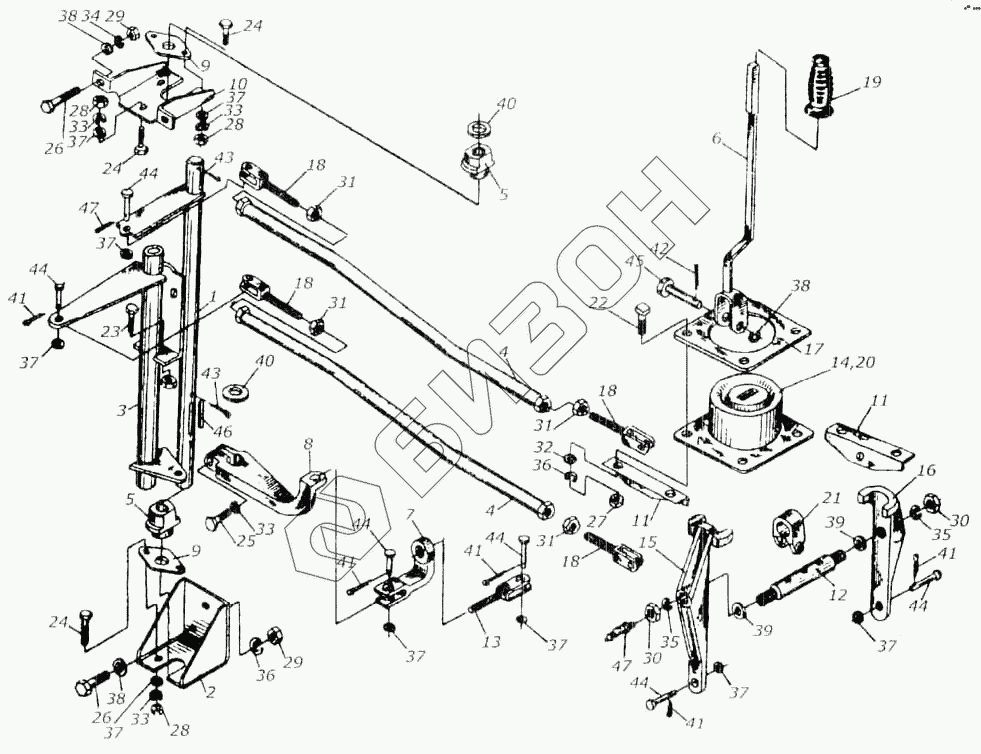

Графический каталог запасных частей к технике: Гомсельмаш КСК-100А. Механизм управления КПП КИЛ 0119050
1
2
3
4
4
5
5
6
7
8
9
9
10
11
11
12
13
14
15
16
17
18
18
18
18
19
20
21
22
23
24
24
24
25
26
26
27
28
28
28
29
29
30
30
31
31
31
31
32
33
33
33
33
34
35
35
36
36
37
37
37
37
37
37
37
37
37
38
38
38
39
39
40
40
41
41
41
41
41
41
42
43
43
44
44
44
44
44
44
45
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КИЛ 0119020 | КИЛ 0119020 | Рукоятка механизма |
Загрузка ...
|
|
| КИЛ 0119050 | КИЛ 0119050 | Механизм управления КПП |
Загрузка ...
|
|
| КИЛ 0119090 | КИЛ 0119090 | Тяга |
Загрузка ...
|
|
| 1 | КИЛ 0119030 | Вал |
Загрузка ...
|
|
| 2 | КИЛ 0119040 | Кронштейн |
Загрузка ...
|
|
| 3 | КИЛ 0119070 | Вал |
Загрузка ...
|
|
| 4 | КИЛ 0119080 | Труба |
Загрузка ...
|
|
| 5 | КИЛ 0119700-01 | Опора |
Загрузка ...
|
|
| 6 | КИС 0119150Б | Ручка |
Загрузка ...
|
|
| 7 | КИЛ 0119301 | Вилка |
Загрузка ...
|
|
| 8 | КИЛ 0119302 | Рычаг |
Загрузка ...
|
|
| 9 | КИЛ 0119402 | Пластина |
Загрузка ...
|
|
| 10 | КИЛ 0119406 | Кронштейн |
Загрузка ...
|
|
| 11 | КИЛ 0119407 | Уголок |
Загрузка ...
|
|
| 12 | КИЛ 0119601 | Ось |
Загрузка ...
|
|
| 13 | КИЛ 0119638 | Вилка |
Загрузка ...
|
|
| 14 | КИС 0119014А | Колпак |
Загрузка ...
|
|
| 15 | КИС 0119303Б | Рычаг |
Загрузка ...
|
|
| 16 | КИС 0119303Б-01 | Рычаг |
Загрузка ...
|
|
| 17 | КИС 0119405В | Прокладка |
Загрузка ...
|
|
| 18 | КИС 0119521Б | Вилка |
Загрузка ...
|
|
| 19 | 3.115.34120 | Рукоятка руля левая |
Загрузка ...
|
|
| 20 | 54-00175В | Колпак |
Загрузка ...
|
|
| 21 | 54-20039 | Проушина |
Загрузка ...
|
|
| 22 | М8х30.56.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 23 | М8х35.56.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 24 | М10х30.56.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 25 | М10х35.56.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 26 | М12х35.56.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 27 | М8.6.019 | Гайка ГОСТ 5915-70 |
Загрузка ...
|
|
| 28 | М10.6.019 | Гайка ГОСТ 11860-73 |
Загрузка ...
|
|
| 29 | М12.6.019 | Гайка ГОСТ 5915-70 |
Загрузка ...
|
|
| 30 | М16.6.019 | Гайка ГОСТ 5915-70 |
Загрузка ...
|
|
| 31 | М16х1,5.6.019 | Гайка ГОСТ2526-70 |
Загрузка ...
|
|
| 32 | 8.65Г.019 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 33 | 10.65Г.019 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 34 | 12.65Г.019 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 35 | 16.65Г.019 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 36 | 8.01.019 | Шайба ГОСТ 11371-78 |
Загрузка ...
|
|
| 37 | 10.01.019 | Шайба ГОСТ 11371-78 |
Загрузка ...
|
|
| 38 | 12.01.019 | Шайба ГОСТ 11371-78 |
Загрузка ...
|
|
| 39 | 20.01.019 | Шайба ГОСТ 13463-77 |
Загрузка ...
|
|
| 40 | 22.01.019 | Шайба ГОСТ 11371-78 |
Загрузка ...
|
|
| 41 | 2,5х18.019 | Шплинт ГОСТ 397-79 |
Загрузка ...
|
|
| 42 | 3,5х25.019 | Шплинт ГОСТ 397-79 |
Загрузка ...
|
|
| 43 | 5х45.019 | Шплинт ГОСТ 397-79 |
Загрузка ...
|
|
| 44 | 22-10В(12)х36.10.Ц9 хр | Ось ГОСТ 9650-71 |
Загрузка ...
|
|
| 45 | 22-10В(12)х70.10.Ц9 хр | Ось ГОСТ 9650-71 |
Загрузка ...
|
|
| 46 | 6х6х25 | Шпонка ГОСТ 23360-78 |
Загрузка ...
|
|
| 47 | 2.2.45Ц6 хр | Масленка ГОСТ 19853-74 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
