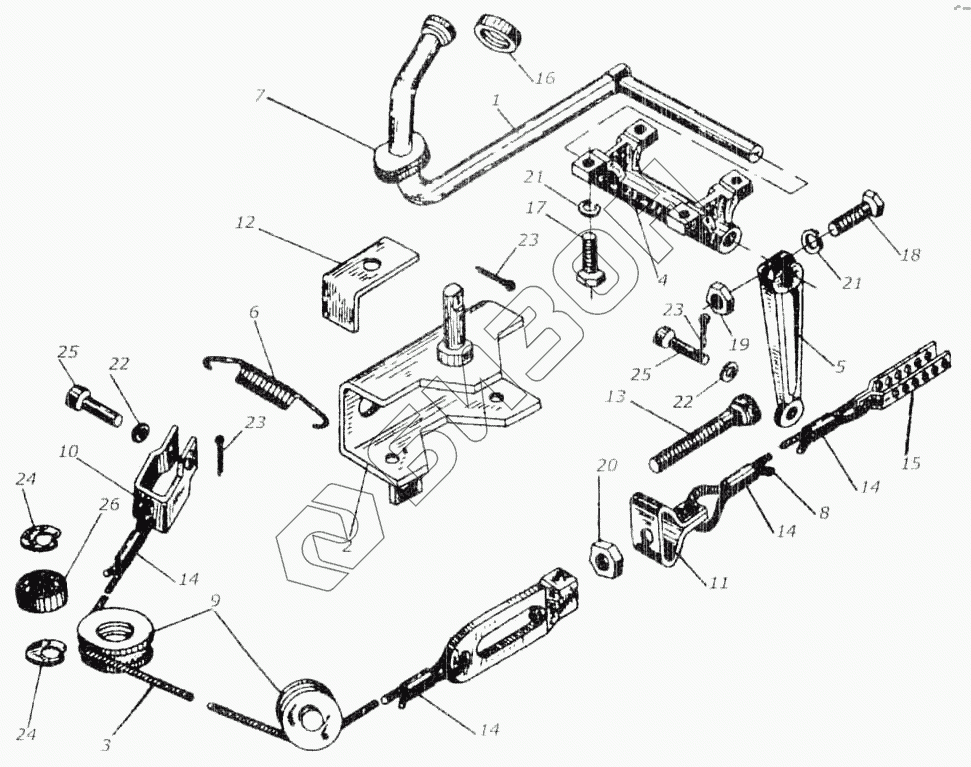

Графический каталог запасных частей к технике: Гомсельмаш КСК-100А. Механизм блокировки КПП КИЛ 0119100
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
14
14
15
16
17
18
19
20
21
21
22
22
23
23
23
24
24
25
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КИЛ 0119130 | КИЛ 0119130 | Привод |
Загрузка ...
|
|
| КИС 0119470 | КИС 0119470 | Ролик |
Загрузка ...
|
|
| КИЛ 0119110 | КИЛ 0119110 | Трос |
Загрузка ...
|
|
| КИЛ 0119100 | КИЛ 0119100 | Механизм блокировки КПП |
Загрузка ...
|
|
| 1 | КИЛ 0119140 | Рычаг |
Загрузка ...
|
|
| 2 | КИЛ 0119170 | Кронштейн |
Загрузка ...
|
|
| 3 | КИЛ 0119001 | Трос левый L=1720+/-5 мм |
Загрузка ...
|
|
| 4 | КИЛ 0119102 | Кронштейн |
Загрузка ...
|
|
| 5 | КИЛ 0119603 | Рычаг |
Загрузка ...
|
|
| 6 | КИС 0106659 | Пружина |
Загрузка ...
|
|
| 7 | КИС 0119012 | Прокладка |
Загрузка ...
|
|
| 8 | КИС 0119021Б | Трос правый |
Загрузка ...
|
|
| 9 | КИС 0119101 | Ролик |
Загрузка ...
|
|
| 10 | КИС 0119424Б | Проушина |
Загрузка ...
|
|
| 11 | КИС 011791В | Петля |
Загрузка ...
|
|
| 12 | КИС 0119544 | Скоба |
Загрузка ...
|
|
| 13 | КИС 0119667Б | Винт |
Загрузка ...
|
|
| 14 | КИС 0119823 | Трубка L=30 мм |
Загрузка ...
|
|
| 15 | КИС 0144409 | Пластина |
Загрузка ...
|
|
| 16 | КИС 0119031 | Накладка |
Загрузка ...
|
|
| 17 | М8х20.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 18 | М8х35.50.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 19 | М8.6.019 | Гайка ГОСТ 5915-70 |
Загрузка ...
|
|
| 20 | М8.6.019 | Гайка ГОСТ 5915-70 |
Загрузка ...
|
|
| 21 | 8.65Г.019 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 22 | 8.01.019 | Шайба ГОСТ 11371-78 |
Загрузка ...
|
|
| 23 | 2х20.019 | Шплинт ГОСТ 397-79 |
Загрузка ...
|
|
| 24 | Б 40 | Кольцо ГОСТ 13943-68 |
Загрузка ...
|
|
| 25 | 22-8В12х25.20Ц9хр | Ось ГОСТ 9650-71 |
Загрузка ...
|
|
| 26 | 180503С9 | Подшипник ГОСТ 8882-75 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
