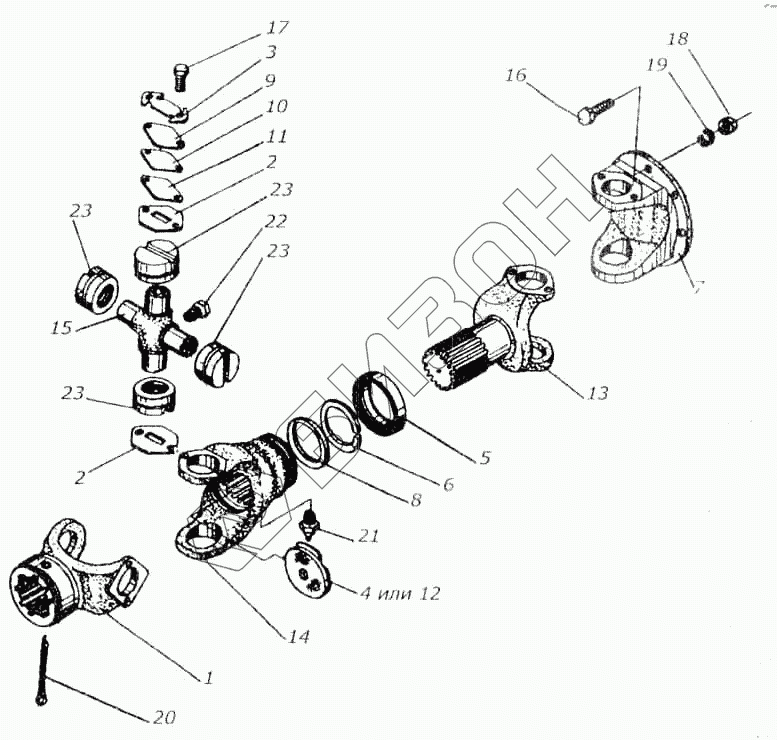

Графический каталог запасных частей к технике: Гомсельмаш КСК-100А. Вал карданный КИС 104040Б
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
23
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КИС 0104040Б | КИС 0104040Б | Вал карданный |
Загрузка ...
|
|
| 1 | КИС 0104621 | Вилка |
Загрузка ...
|
|
| 2 | 200-2201040 | Крышка подшипника |
Загрузка ...
|
|
| 3 | 200-2201041 | Пластина |
Загрузка ...
|
|
| 4 | 200-2201060-А | Заглушка |
Загрузка ...
|
|
| 5 | 200-2201087 | Обойма сальника |
Загрузка ...
|
|
| 6 | 200-2201089 | Кольцо сальник |
Загрузка ...
|
|
| 7 | 500-2201049-А | Фланец-вилка |
Загрузка ...
|
|
| 8 | 500-2201088Б | Кольцо уплотнительное |
Загрузка ...
|
|
| 9 | 700.22.08.036-1 | Пластина |
Загрузка ...
|
|
| 10 | 700.22.08.036-2 | Пластина |
Загрузка ...
|
|
| 11 | 700.22.08.036-3 | Пластина |
Загрузка ...
|
|
| 12 | 700.42.38.015-1 | Заглушка |
Загрузка ...
|
|
| 13 | 700.42.38.017 | Вал карданный |
Загрузка ...
|
|
| 14 | 700.42.38.018 | Вилка |
Загрузка ...
|
|
| 15 | 701-2208013 | Крестовина |
Загрузка ...
|
|
| 16 | М10х35.56.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 17 | М8х1,6qх16.88.45Х.019 | Болт ГОСТ 7808-70 |
Загрузка ...
|
|
| 18 | М10.6.019 | Гайка ГОСТ 11860-73 |
Загрузка ...
|
|
| 19 | 10.65Г.019 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 20 | 10х100-019 | Шплинт ГОСТ 397-79 |
Загрузка ...
|
|
| 21 | 1.3Ц6 хр | Масленка ГОСТ 19853-74 |
Загрузка ...
|
|
| 22 | КГ 1/8"Ц6 хр | Пробка ГОСТ 12720-67 |
Загрузка ...
|
|
| 23 | 804707 К2 | Подшипник ТУ 37.006.065-74 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
