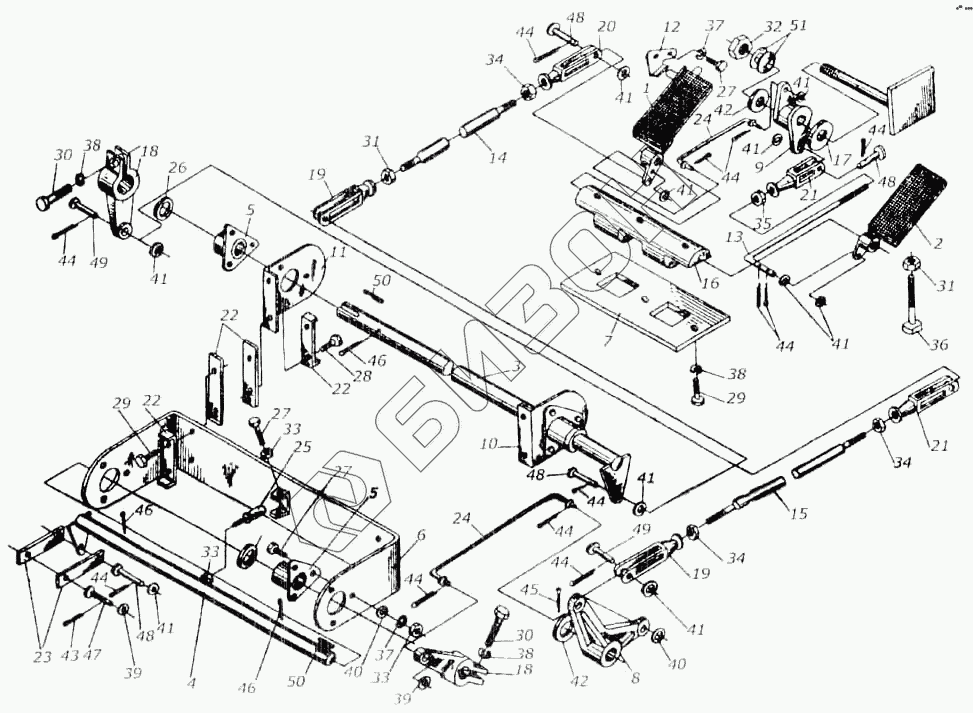

Графический каталог запасных частей к технике: Гомсельмаш КСК-100А. Механизм управления насосом
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
19
20
21
21
22
22
22
23
24
24
25
26
27
27
27
28
29
29
30
30
31
31
32
33
33
33
34
34
34
35
36
37
37
38
38
38
39
39
40
40
41
41
41
41
41
41
41
41
41
42
42
43
44
44
44
44
44
44
44
44
44
44
45
46
46
46
47
48
48
48
48
49
49
50
50
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КИЛ 0119240 | КИЛ 0119240 | Механизм управления гидронасосом |
Загрузка ...
|
|
| КИЛ 0119280 | КИЛ 0119280 | Вал задний |
Загрузка ...
|
|
| 1 | КИЛ 0119490 | Педаль переднего хода |
Загрузка ...
|
|
| 2 | КИЛ 0119500 | Педаль заднего хода |
Загрузка ...
|
|
| 3 | КИЛ 0119570 | Вал |
Загрузка ...
|
|
| 4 | КИЛ 0119570-01 | Вал |
Загрузка ...
|
|
| 5 | КИЛ 0119710 | Опора |
Загрузка ...
|
|
| 6 | КИС 119750 | Кронштейн |
Загрузка ...
|
|
| 7 | КИЛ 0119006 | Прокладка |
Загрузка ...
|
|
| 8 | КИЛ 0119201 | Рычаг |
Загрузка ...
|
|
| 9 | КИЛ 0119203 | Рычаг |
Загрузка ...
|
|
| 10 | КИЛ 0119415 | Кронштейн |
Загрузка ...
|
|
| 11 | КИЛ 0119415-01 | Кронштейн |
Загрузка ...
|
|
| 12 | КИЛ 0119422 | Упор |
Загрузка ...
|
|
| 13 | КИЛ 0119609 | Тяга |
Загрузка ...
|
|
| 14 | КИЛ 0119614 | Тяга |
Загрузка ...
|
|
| 15 | КИЛ 0119614-01 | Тяга |
Загрузка ...
|
|
| 16 | КИЛ 0119628 | Ось |
Загрузка ...
|
|
| 17 | КИС 0119054 | Накладка сцепления |
Загрузка ...
|
|
| 18 | КИС 0119317Б | Рычаг |
Загрузка ...
|
|
| 19 | КИС 0119318Б | Вилка |
Загрузка ...
|
|
| 20 | КИС 0119318Б-03 | Вилка |
Загрузка ...
|
|
| 21 | КИС 0119318Б-04 | Вилка |
Загрузка ...
|
|
| 22 | КИС 0119401Б | Пластина стопорная |
Загрузка ...
|
|
| 23 | КИС 0119512Б | Пластина |
Загрузка ...
|
|
| 24 | КИС 0119609В | Тяга |
Загрузка ...
|
|
| 25 | КИС 0119621Б | Упор |
Загрузка ...
|
|
| 26 | КИС 0126413 | Кольцо |
Загрузка ...
|
|
| 27 | М8х25.56.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 28 | М10х16.56.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 29 | М10х20.56.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 30 | М10х30.56.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 31 | М12х6.019 | Гайка ГОСТ 2526-70 |
Загрузка ...
|
|
| 32 | М14.6.019 | Гайка ГОСТ 5915-70 |
Загрузка ...
|
|
| 33 | М8.6.019 | Гайка ГОСТ 5915-70 |
Загрузка ...
|
|
| 34 | М12.6.019 | Гайка ГОСТ 5915-70 |
Загрузка ...
|
|
| 35 | М12Н.6.019 | Гайка ГОСТ 5915-70 |
Загрузка ...
|
|
| 36 | М12х60.56.019 | Винт ГОСТ 1482-75 |
Загрузка ...
|
|
| 37 | 8.65Г.019 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 38 | 16.65Г.019 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 39 | 6.01.019 | Шайба ГОСТ 6958-78 |
Загрузка ...
|
|
| 40 | 8.01.019 | Шайба ГОСТ 11371-78 |
Загрузка ...
|
|
| 41 | 10.01.019 | Шайба ГОСТ 11371-78 |
Загрузка ...
|
|
| 42 | 14.01.019 | Шайба ГОСТ 11371-78 |
Загрузка ...
|
|
| 43 | 1,6х12.019 | Шплинт ГОСТ 397-79 |
Загрузка ...
|
|
| 44 | 2.5х18.019 | Шплинт ГОСТ 397-79 |
Загрузка ...
|
|
| 45 | 4х25.019 | Шплинт ГОСТ 397-79 |
Загрузка ...
|
|
| 46 | 4х32.019 | Шплинт ГОСТ 397-79 |
Загрузка ...
|
|
| 47 | 22х6в12х28.20Ц хр | Ось ГОСТ 9650-71 |
Загрузка ...
|
|
| 48 | 22х10в12х30.20Ц9 хр | Ось ГОСТ 9655-71 |
Загрузка ...
|
|
| 49 | 22х10в12х36.20Ц9 хр | Ось ГОСТ 9650-71 |
Загрузка ...
|
|
| 50 | 2-8х7х32 | Шпонка ГОСТ 23360-78 |
Загрузка ...
|
|
| 51 | 2-1-2-35х15х1,5х1,0Ц9 хр | Пружина тарельчатая ГОСТ 3057-79 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
