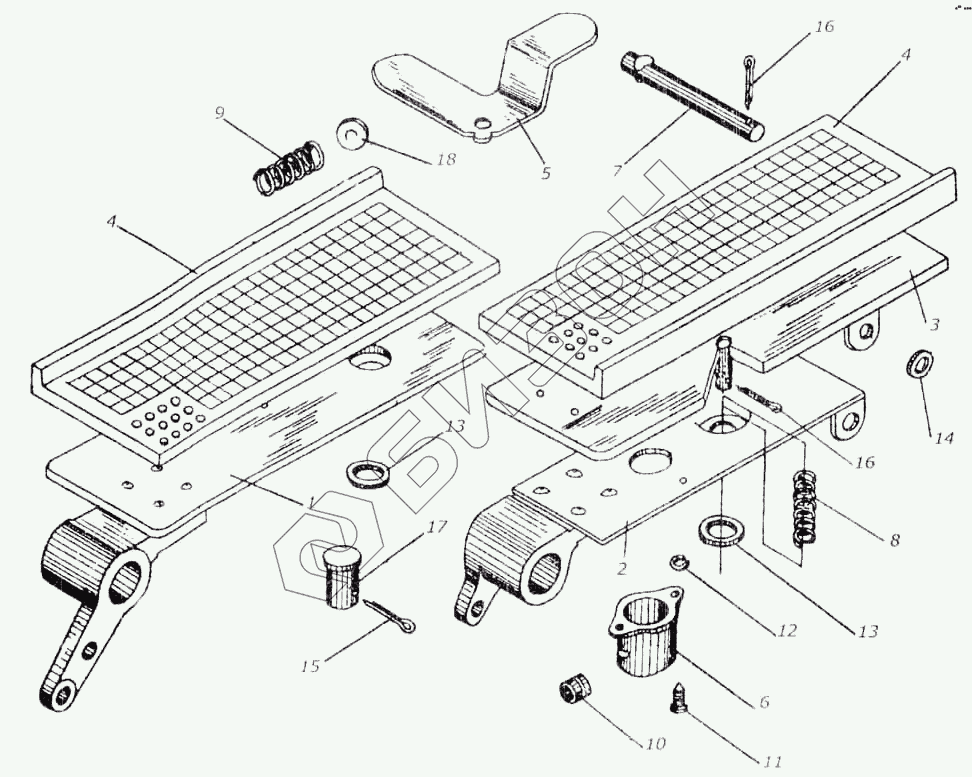

Графический каталог запасных частей к технике: Гомсельмаш КСК-100А. Педали управления насосом
1
2
3
4
4
5
6
7
8
9
10
11
12
13
13
14
15
16
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КИЛ 0119490 | КИЛ 0119490 | Педаль переднего хода |
Загрузка ...
|
|
| КИЛ 0119500 | КИЛ 0119500 | Педаль заднего хода |
Загрузка ...
|
|
| 1 | КИЛ 0119510 | Педаль |
Загрузка ...
|
|
| 2 | КИЛ 0119520 | Основание |
Загрузка ...
|
|
| 3 | КИЛ 0119870 | Педаль |
Загрузка ...
|
|
| 4 | КИЛ 0119007 | Подушка |
Загрузка ...
|
|
| 5 | КИЛ 0119419 | Упор |
Загрузка ...
|
|
| 6 | КИС 0119433Б | Крышка |
Загрузка ...
|
|
| 7 | КИС 0119631Б | Ось |
Загрузка ...
|
|
| 8 | КИС 0119633Б | Пружина |
Загрузка ...
|
|
| 9 | КИС 0119699 | Пружина |
Загрузка ...
|
|
| 10 | КИС 0140061 | Втулка |
Загрузка ...
|
|
| 11 | В1М4-8qх8.58.019 | Винт ГОСТ 17473-80 |
Загрузка ...
|
|
| 12 | 4.65Г.019 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 13 | 8.01.019 | Шайба ГОСТ 11371-78 |
Загрузка ...
|
|
| 14 | 10.01.019 | Шайба ГОСТ 11371-78 |
Загрузка ...
|
|
| 15 | 2,5х18-019 | Шплинт ГОСТ 397-79 |
Загрузка ...
|
|
| 16 | 3,2х25-019 | Шплинт ГОСТ 397-79 |
Загрузка ...
|
|
| 17 | 22-10fqх25.10Ц9 хр | Ось ГОСТ 9650-71 |
Загрузка ...
|
|
| 18 | БV7.144 мм | Шарик РГОСТ 3722-60 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
