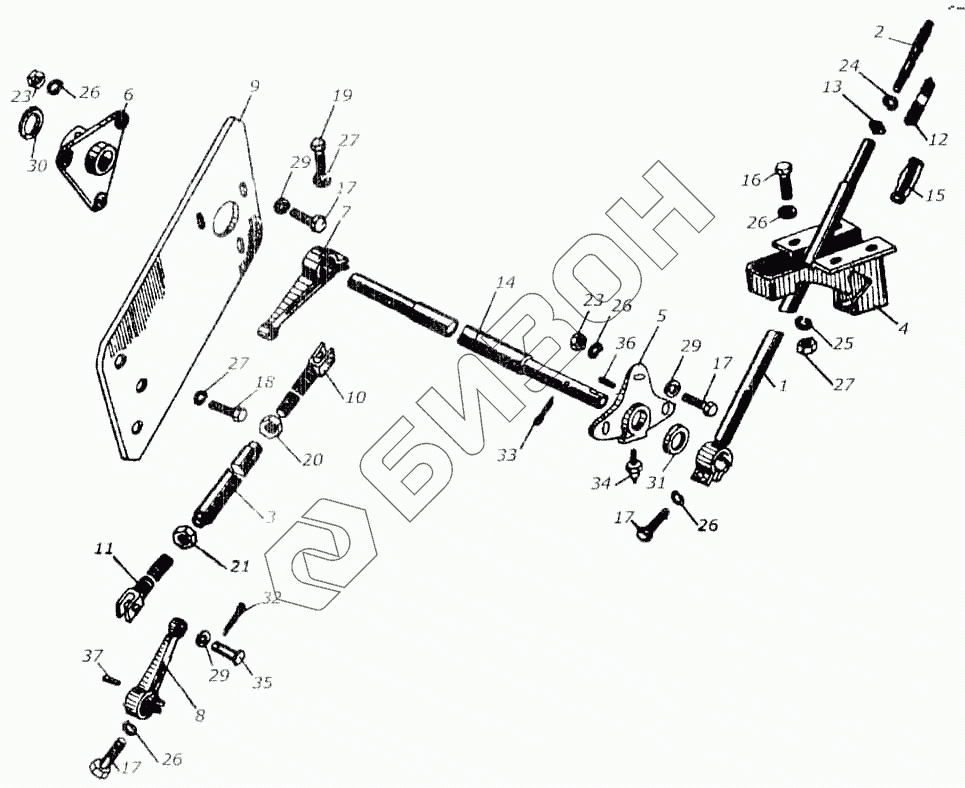

Графический каталог запасных частей к технике: Гомсельмаш КСК-100А. Механизм управления ВОМ КИС 0119250Б
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
17
17
18
19
20
21
23
23
24
25
26
26
26
26
26
27
27
27
29
29
29
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КИС 0119110Б | КИС 0119110Б | Рукоятка |
Загрузка ...
|
|
| КИС 0119250Б | КИС 0119250Б | Механизм ВОМ |
Загрузка ...
|
|
| КИС 0119510Б | КИС 0119510Б | Тяга |
Загрузка ...
|
|
| 1 | КИС 0119130Б | Рычаг |
Загрузка ...
|
|
| 2 | КИС 0119300Б | Тяга |
Загрузка ...
|
|
| 3 | КИС 01195205 | Рукоятка |
Загрузка ...
|
|
| 4 | КИС 0119530 | Упор |
Загрузка ...
|
|
| 5 | КИС 0119204Б | Ступица |
Загрузка ...
|
|
| 6 | КИС 0119207 | Втулка |
Загрузка ...
|
|
| 7 | КИС 0119305Б | Рычаг |
Загрузка ...
|
|
| 8 | КИС 0119307Б | Рычаг |
Загрузка ...
|
|
| 9 | КИС 0119421В | Кронштейн |
Загрузка ...
|
|
| 10 | КИС 0119521В | Вилка |
Загрузка ...
|
|
| 11 | КИС 0119521Б-01 | Вилка |
Загрузка ...
|
|
| 12 | КИС 0119622Б | Пружина |
Загрузка ...
|
|
| 13 | КИС 0119625Б | Защелка |
Загрузка ...
|
|
| 14 | КИС 0119652Б | Вал |
Загрузка ...
|
|
| 15 | 106-34120А | Рукоятка руля левая |
Загрузка ...
|
|
| 16 | М8х25.56.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 17 | М10х35.56.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 18 | М12х25 56.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 19 | М12х40.56.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 20 | М16х1,5.6Н.6А.019 | Гайка ГОСТ 5915-70 |
Загрузка ...
|
|
| 21 | М16х1,5LН.6Н.6А.019 | Гайка ГОСТ 2526-70 |
Загрузка ...
|
|
| 22 | М8.6.019 | Гайка ГОСТ 5915-70 |
Загрузка ...
|
|
| 23 | М10.6.019 | Гайка ГОСТ 11860-73 |
Загрузка ...
|
|
| 24 | 8.65Г.019 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 25 | 8.65Г.019 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 26 | 10.65Г.019 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 27 | 12.65Г.019 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 28 | 8.01.019 | Шайба ГОСТ 11371-78 |
Загрузка ...
|
|
| 29 | 10.01.019 | Шайба ГОСТ 11371-78 |
Загрузка ...
|
|
| 30 | 20.01.019 | Шайба ГОСТ 13463-77 |
Загрузка ...
|
|
| 31 | 30.01.019 | Шайба ГОСТ 11371-78 |
Загрузка ...
|
|
| 32 | 2,5х18-019 | Шплинт ГОСТ 397-79 |
Загрузка ...
|
|
| 33 | 4х50-019 | Шплинт ГОСТ 397-79 |
Загрузка ...
|
|
| 34 | 1.2.Ц6 хр | Масленка ГОСТ 19853-74 |
Загрузка ...
|
|
| 35 | 22-10х36.10Ц9 хр | Ось ГОСТ 9650-71 |
Загрузка ...
|
|
| 36 | 3.8х7х40 | Шпонка ГОСТ 23360 78 |
Загрузка ...
|
|
| 37 | 8х11 | Шпонка сегментная ГОСТ 24071-80 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
