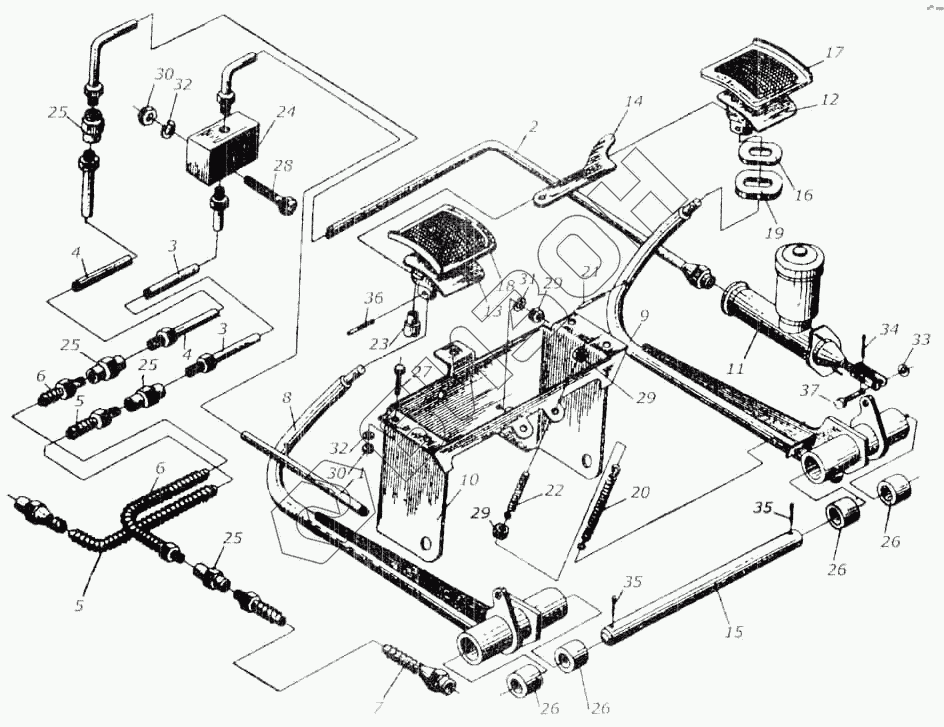

Графический каталог запасных частей к технике: Гомсельмаш КСК-100А. Механизм управления тормозами КИЛ 0119060
1
2
3
3
4
4
5
5
6
6
7
8
9
10
11
12
13
15
16
17
18
19
20
21
22
23
24
25
25
25
25
26
26
26
26
27
28
29
29
29
30
30
31
32
32
33
34
35
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КИЛ 0119720 | КИЛ 0119720 | Механизм управления тормозами |
Загрузка ...
|
|
| КИЛ 0119770 | КИЛ 0119770 | Педаль левая |
Загрузка ...
|
|
| КИЛ 0119780 | КИЛ 0119780 | Педаль правая |
Загрузка ...
|
|
| КИЛ 0119730 | КИЛ 0119730 | Рычаг педали левый |
Загрузка ...
|
|
| КИЛ 0119740 | КИЛ 0119740 | Рычаг педали правый |
Загрузка ...
|
|
| КИЛ 0119060 | КИЛ 0119060 | Механизм управления тормозами |
Загрузка ...
|
|
| 1 | КИЛ 0119300 | Трубка |
Загрузка ...
|
|
| 2 | КИЛ 0119300-02 | Трубка |
Загрузка ...
|
|
| 3 | КИЛ 0119310 | Трубка |
Загрузка ...
|
|
| 4 | КИЛ 0119310-02 | Трубка |
Загрузка ...
|
|
| 5 | КИЛ 0119320 | Трубка |
Загрузка ...
|
|
| 6 | КИЛ 0119410 | Трубка |
Загрузка ...
|
|
| 7 | КИЛ 0119420 | Трубка |
Загрузка ...
|
|
| 8 | КИЛ 0119750 | Рычаг педали левый |
Загрузка ...
|
|
| 9 | КИЛ 0119760 | Рычаг педали правый |
Загрузка ...
|
|
| 10 | КИЛ 0119810 | Кронштейн |
Загрузка ...
|
|
| 11 | 54-5-1-5Б | Главный цилиндр тормоза правый |
Загрузка ...
|
|
| 12 | КИЛ 0119246 | Педаль правая |
Загрузка ...
|
|
| 13 | КИЛ 0119246-01 | Педаль левая |
Загрузка ...
|
|
| 15 | КИЛ 0119817 | Ось |
Загрузка ...
|
|
| 16 | КИС 01190025 | Прокладка |
Загрузка ...
|
|
| 17 | КИС 0119004Б | Подушка правая |
Загрузка ...
|
|
| 18 | КИС 0119004Б-01 | Подушка левая |
Загрузка ...
|
|
| 19 | КИС 01194115 | Шайба |
Загрузка ...
|
|
| 20 | КИС 0119603Б | Пружина |
Загрузка ...
|
|
| 21 | КИС 0119624Б | Штифт |
Загрузка ...
|
|
| 22 | КИС 01196295 | Болт регулировочный |
Загрузка ...
|
|
| 23 | КИС 0119646Б | Винт |
Загрузка ...
|
|
| 24 | КИС 0119653Б | Тройник |
Загрузка ...
|
|
| 25 | КИС 01196545 | Штуцер |
Загрузка ...
|
|
| 26 | 2ТЭ 10Л 1090 292 | Втулка |
Загрузка ...
|
|
| 27 | М10х20.56.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 28 | М10х35.56.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 29 | М8.6.019 | Гайка ГОСТ 5915-70 |
Загрузка ...
|
|
| 30 | М10.6.019 | Гайка ГОСТ 11860-73 |
Загрузка ...
|
|
| 31 | 8.65Г.019 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 32 | 10.65Г.019 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 33 | 8.01.019 | Шайба ГОСТ 11371-78 |
Загрузка ...
|
|
| 34 | 2,5х18.019 | Шплинт ГОСТ 397-79 |
Загрузка ...
|
|
| 35 | 4х32.019 | Шплинт ГОСТ 397-79 |
Загрузка ...
|
|
| 36 | 6Пр2х35.019 | Штифт ГОСТ 13128-70 |
Загрузка ...
|
|
| 37 | 22-8х30 10Ц9 хр | Ось ГОСТ 9650-71 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
