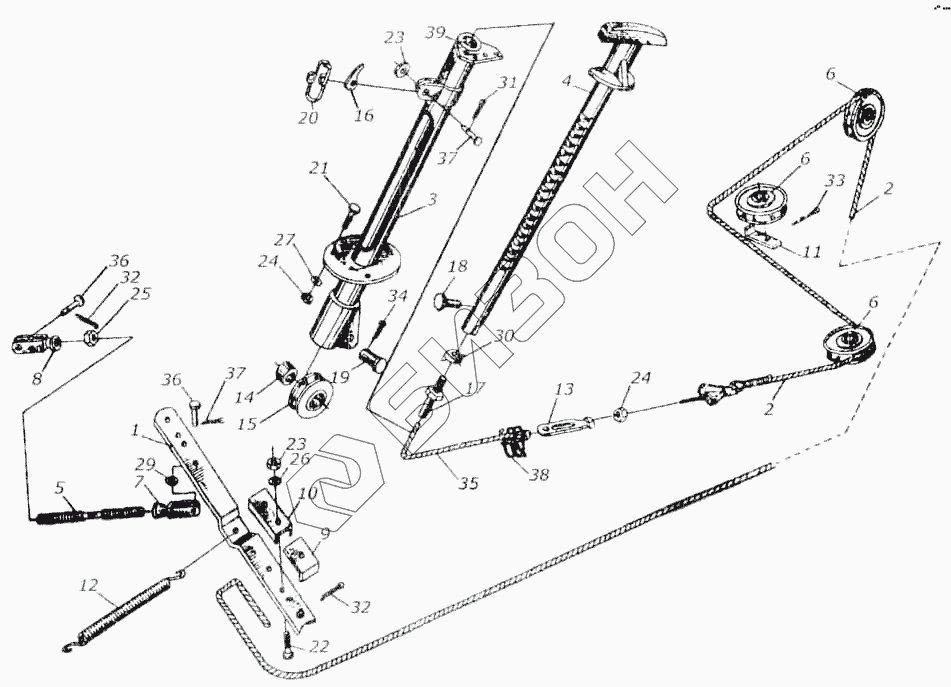

Графический каталог запасных частей к технике: Гомсельмаш КСК-100А. Привод стояночного тормоза КИЛ 0119390
1
2
2
3
4
5
6
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
24
25
26
27
29
30
31
32
32
32
33
34
35
36
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КИЛ 0119390 | КИЛ 0119390 | Привод стояночного тормоза |
Загрузка ...
|
|
| КИС 0119940Б | КИС 0119940Б | Колонка привода |
Загрузка ...
|
|
| КИС 0119668Б | КИС 0119668Б | Гайка |
Загрузка ...
|
|
| КИС 0119920Б | КИС 0119920Б | Трос привода |
Загрузка ...
|
|
| 54-5-1-18-3 | 54-5-1-18-3 | Ролик в сборе |
Загрузка ...
|
|
| 1 | КИЛ 0119160 | Рычаг |
Загрузка ...
|
|
| 2 | КИЛ 0119430 | Трос |
Загрузка ...
|
|
| 3 | 54-5-1-18-1 | Корпус |
Загрузка ...
|
|
| 4 | 54-5-1-18-2-2 | Ручка в сборе |
Загрузка ...
|
|
| 5 | КИЛ 0119606 | Тяга |
Загрузка ...
|
|
| 6 | КИС 0119008Б | Ролик |
Загрузка ...
|
|
| 7 | КИС 01193185 | Вилка |
Загрузка ...
|
|
| 8 | КИС 0119318Б-03 | Вилка |
Загрузка ...
|
|
| 9 | КИС 0119435Б | Скоба |
Загрузка ...
|
|
| 10 | КИС 0119436 | Прижим |
Загрузка ...
|
|
| 11 | КИС 0119437Б | Скоба |
Загрузка ...
|
|
| 12 | КИС 0119638В | Пружина |
Загрузка ...
|
|
| 13 | КИЛ 0119150 | Тяга |
Загрузка ...
|
|
| 14 | 54 00030 | Втулка |
Загрузка ...
|
|
| 15 | 54-30050 | Ролик |
Загрузка ...
|
|
| 16 | 54-40752 | Собачка |
Загрузка ...
|
|
| 17 | 54-60028 | Наконечник |
Загрузка ...
|
|
| 18 | 54-60309 | Штифт |
Загрузка ...
|
|
| 19 | 54-60310 | Ось |
Загрузка ...
|
|
| 20 | 54-60311 | Пружина |
Загрузка ...
|
|
| 21 | М8х25.56.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 22 | М6х25.56.019 | Болт ГОСТ 7798-70 |
Загрузка ...
|
|
| 23 | М6.6.019 | Гайка ГОСТ 5915-70 |
Загрузка ...
|
|
| 24 | М8.6.019 | Гайка ГОСТ 5915-70 |
Загрузка ...
|
|
| 25 | М12.6.019 | Гайка ГОСТ 5915-70 |
Загрузка ...
|
|
| 26 | 6.65Г.019 | Шайба ГОСТ б402-70 |
Загрузка ...
|
|
| 27 | 8.65Г.019 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 28 | 8.01.019 | Шайба ГОСТ 11371-78 |
Загрузка ...
|
|
| 29 | 10.01.019 | Шайба ГОСТ 11371-78 |
Загрузка ...
|
|
| 30 | 10.01.019 | Шайба ГОСТ 11371-78 |
Загрузка ...
|
|
| 31 | 2х18.019 | Шплинт ГОСТ 397-79 |
Загрузка ...
|
|
| 32 | 2,5х19.019 | Шплинт ГОСТ 397-79 |
Загрузка ...
|
|
| 33 | 4.6х32.019 | Шплинт ГОСТ 397-79 |
Загрузка ...
|
|
| 34 | 4.0х25.019 | Шплинт ГОСТ 397-79 |
Загрузка ...
|
|
| 35 | 4.1-Г-1-ЛС-Н-180 L=0,405 м | Канат ГОСТ 2688-69 |
Загрузка ...
|
|
| 36 | Ось ГОСТ 9625-71 | Ось ГОСТ 9625-71 |
Загрузка ...
|
|
| 37 | 22-8Х х36.10.Ц9 хр | Ось ГОСТ 9625 71 |
Загрузка ...
|
|
| 38 | 0,8-0,4 L=0,865 м | Проволока ГОСТ 3282- 74 |
Загрузка ...
|
|
| 39 | Труба | Труба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
