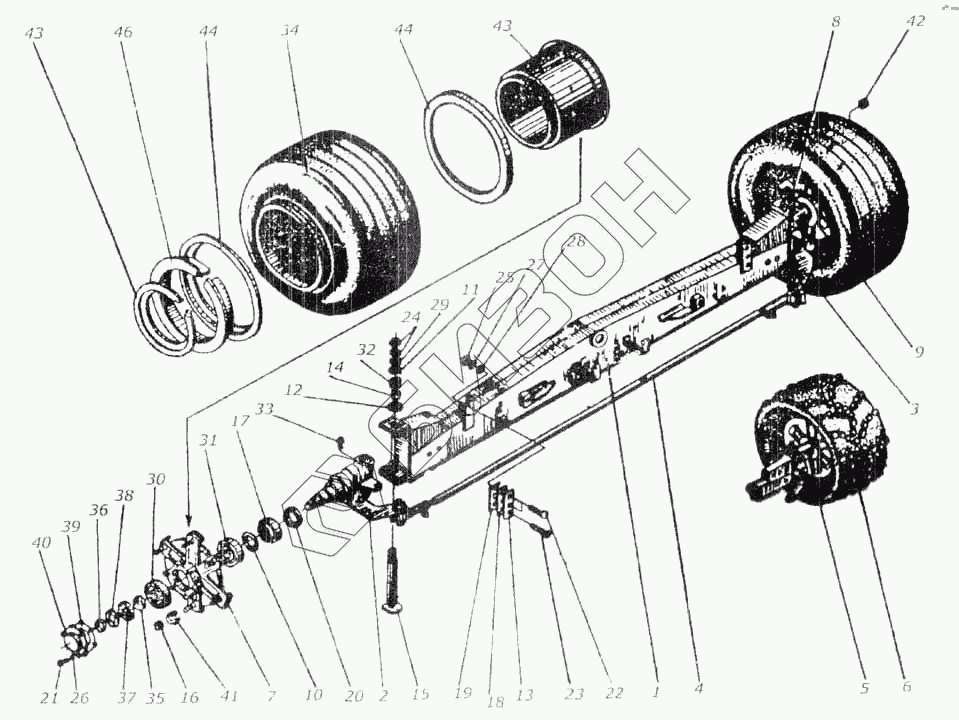

Графический каталог запасных частей к технике: Гомсельмаш КСК-100А. Мост управляемых колес КИЛ 0109000
1
2
3
4
5
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КИЛ 0109000 | КИЛ 0109000 | Мост управляемых колес |
Загрузка ...
|
|
| 394.3101.012-01 | 394.3101.012-01 | Колесо бездисковое 340-462 |
Загрузка ...
|
|
| КИЛ 0109000-03 | КИЛ 0109000-03 | Мост управляемых колес |
Загрузка ...
|
|
| 1 | КИЛ 0109010А | Балка |
Загрузка ...
|
|
| 2 | КИЛ 0109020 | Кулак поворотный |
Загрузка ...
|
|
| 3 | КИЛ 0109020-01 | Кулак поворотный |
Загрузка ...
|
|
| 4 | КИЛ 0109040 | Тяга поперечная |
Загрузка ...
|
|
| 5 | КИЛ 0109120-01 | Кулак поворотный |
Загрузка ...
|
|
| 5 | КИЛ 0109120 | Кулак поворотный |
Загрузка ...
|
|
| 6 | КИЛ 0109260 | Колесо управляемое |
Загрузка ...
|
|
| 6 | КИЛ 0109260-01 | Колесо управляемое |
Загрузка ...
|
|
| 7 | КИС 0109130Б | Ступица левая |
Загрузка ...
|
|
| 8 | КИС 0109140Б | Ступица правая |
Загрузка ...
|
|
| 9 | КИН 0141000 | Колесо |
Загрузка ...
|
|
| 10 | 51-3104038-В2 | Сальник ступицы заднего колеса |
Загрузка ...
|
|
| 11 | КИЛ 0109416 | Крышка |
Загрузка ...
|
|
| 12 | КИЛ 0109417 | Обойма |
Загрузка ...
|
|
| 13 | КИЛ 0109501 | Накладка |
Загрузка ...
|
|
| 14 | КИЛ 01096021 | Втулка |
Загрузка ...
|
|
| 15 | КИЛ 01009602 | Шкворень |
Загрузка ...
|
|
| 16 | КИС 0109611Б | Гайка |
Загрузка ...
|
|
| 17 | КИС 0109804 | Кольцо |
Загрузка ...
|
|
| 18 | КИС 0100412 | Прокладка |
Загрузка ...
|
|
| 19 | КИС 0100412-01 | Прокладка |
Загрузка ...
|
|
| 20 | 887А-3103095 | Кольцо предохранительное |
Загрузка ...
|
|
| 21 | М8х20.56.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 22 | М10х50.56.019 | Болт ГОСТ 7786-81 |
Загрузка ...
|
|
| 23 | В1М10-8qх22.56.019 | Винт ГОСТ 17475-80 |
Загрузка ...
|
|
| 24 | М30х2.64.019 | Гайка ГОСТ 2526-70 |
Загрузка ...
|
|
| 25 | М10.6.019 | Гайка ГОСТ 11860-73 |
Загрузка ...
|
|
| 26 | 8.65Г.019 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 27 | 10.65Г.019 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 28 | 10.01.019 | Шайба ГОСТ 11371-78 |
Загрузка ...
|
|
| 29 | 30.01.019 | Шайба ГОСТ 11371-78 |
Загрузка ...
|
|
| 30 | 7515 | Подшипник ГОСТ 333-79 |
Загрузка ...
|
|
| 31 | 7516 | Подшипник ГОСТ 333-79 |
Загрузка ...
|
|
| 32 | 8110 | Подшипник ГОСТ 6874-75 |
Загрузка ...
|
|
| 33 | 1.2Ц6 хр | Масленка ГОСТ 19853-74 |
Загрузка ...
|
|
| 34 | 16,5/70-18 | Шина ГОСТ 7463-80 |
Загрузка ...
|
|
| 35 | 105.081.01.020 | Гайка |
Загрузка ...
|
|
| 36 | 105.081.01.004 | Гайка |
Загрузка ...
|
|
| 37 | 105.081.01.006 | Шайба |
Загрузка ...
|
|
| 38 | 195.081.01.007 | Шайба |
Загрузка ...
|
|
| 39 | 105.081.01.008 | Прокладка |
Загрузка ...
|
|
| 40 | 105.081.01.009 | Крышка |
Загрузка ...
|
|
| 41 | 105.081.01.011 | Кольцо 045-048-19-2-2 |
Загрузка ...
|
|
| 42 | 105.081.01.012 | Гайка |
Загрузка ...
|
|
| 43 | 394.3101015-04 | Основание обода колеса 330-462 |
Загрузка ...
|
|
| 44 | 394.3101027 | Кольцо бортовое |
Загрузка ...
|
|
| 45 | 394.3101031 | Кольцо замочное |
Загрузка ...
|
|
| 46 | 394.3101035-01 | Кольцо посадочное съемное |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
