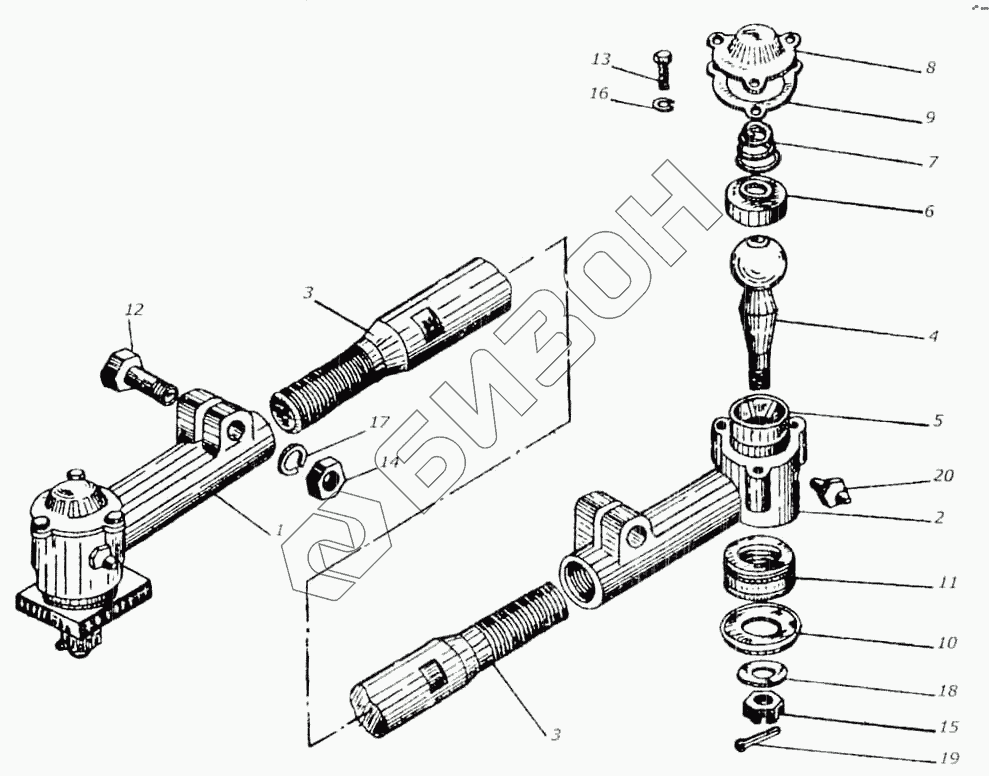

Графический каталог запасных частей к технике: Гомсельмаш КСК-100А. Тяга поперечная КИЛ 0109040
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КИС 0109160-01 | КИС 0109160-01 | Головка рулевой тяги |
Загрузка ...
|
|
| КИЛ 0109040 | КИЛ 0109040 | Тяга поперечная |
Загрузка ...
|
|
| 130-3003061-А2 | 130-3003061-А2 | Головка левая |
Загрузка ...
|
|
| 1 | КИС 0109160 | Головка рулевой тяги |
Загрузка ...
|
|
| 2 | 130-3003060-А2 | Головка правая |
Загрузка ...
|
|
| 3 | КИЛ 0109608 | Тяга |
Загрузка ...
|
|
| 4 | 120-3003032 | Палец шаровой |
Загрузка ...
|
|
| 5 | 130-3003066 | Вкладыш верхний |
Загрузка ...
|
|
| 6 | 130-3003067 | Вкладыш нижний |
Загрузка ...
|
|
| 7 | 130-3003069 | Пружина |
Загрузка ...
|
|
| 8 | 130-3003070 | Крышка |
Загрузка ...
|
|
| 9 | 130-3003075 | Прокладка |
Загрузка ...
|
|
| 10 | 130-3003073 | Крышка накладки |
Загрузка ...
|
|
| 11 | 164А-3003074 | Накладка |
Загрузка ...
|
|
| 12 | М8.6qх16.56.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 13 | М12.6qх55.56.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 14 | М12.6Н.6.019 | Гайка ГОСТ 5915-70 |
Загрузка ...
|
|
| 15 | М20х1,5.6Н6.019 | Гайка ГОСТ 5935-73 |
Загрузка ...
|
|
| 16 | 8.65Г.019 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 17 | 12.65Г.019 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 18 | 20.01.019 | Шайба ГОСТ 13463-77 |
Загрузка ...
|
|
| 19 | 4х36.019 | Шплинт ГОСТ 397-79 |
Загрузка ...
|
|
| 20 | 1.3Ц6 хр | Масленка ГОСТ 19853-74 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
