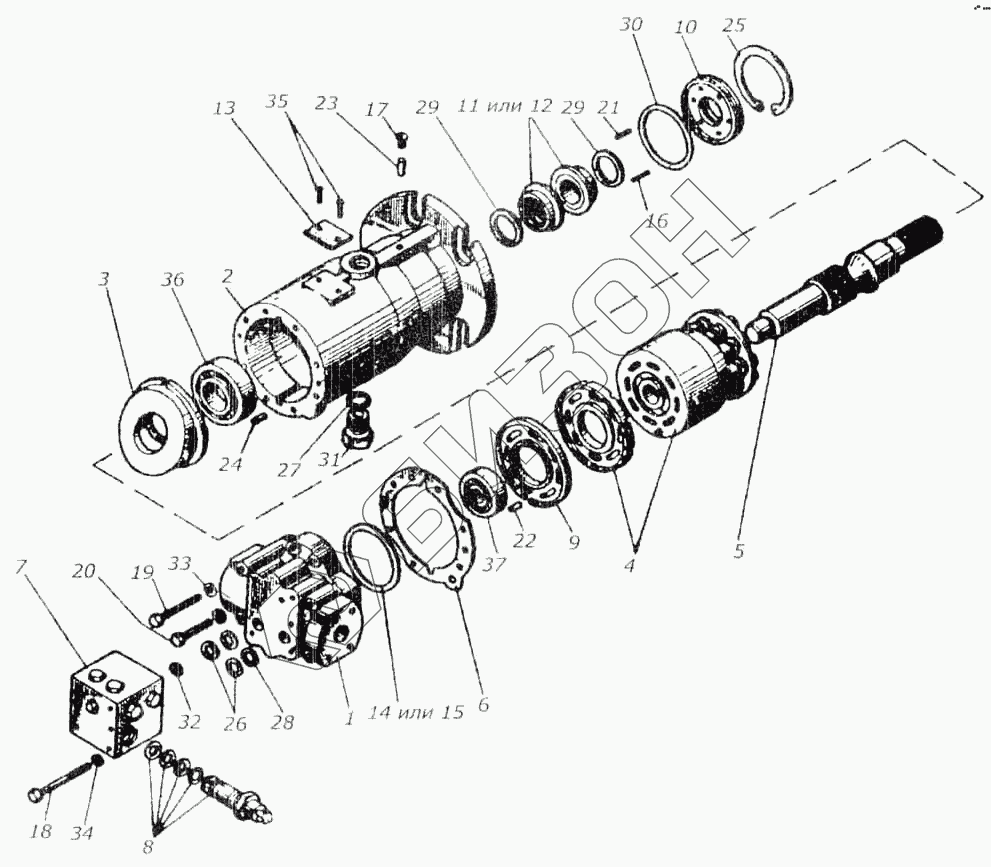

Графический каталог запасных частей к технике: Гомсельмаш КСК-100А. Мотор гидравлический SM-23
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| SМF-23 | SМF-23 | Гидромотор |
Загрузка ...
|
|
| 1 | ДГП 000151 | Крышка задняя |
Загрузка ...
|
|
| 2 | ДГГМ 100510 | Корпус |
Загрузка ...
|
|
| 3 | ДГП 100512 | Диск управляющий |
Загрузка ...
|
|
| 4 | ДГП 100959 | Блок клапанов |
Загрузка ...
|
|
| 5 | ДГП 201353 | Вал |
Загрузка ...
|
|
| 6 | ДГП 201356 | Уплотнение |
Загрузка ...
|
|
| 7 | ДГП 201360 | Блок клапанов |
Загрузка ...
|
|
| 8 | ДГП 201361 | Клапан напорный в высокого давления |
Загрузка ...
|
|
| 9 | ДГГТ 201871 | Пластина вентиля |
Загрузка ...
|
|
| 10 | ДГП 301618 | Держатель |
Загрузка ...
|
|
| 11 | ДГП 301620 | Уплотнение вращающееся |
Загрузка ...
|
|
| 12 | ДГП 301622 | Уплотнение устойчивое |
Загрузка ...
|
|
| 13 | ДГП 403149А | Щиток фирмы |
Загрузка ...
|
|
| 14 | ДГП 404649 | Прокладка |
Загрузка ...
|
|
| 15 | ДГП 404724 | Прокладка |
Загрузка ...
|
|
| 16 | ДГП 404731 | Пружина |
Загрузка ...
|
|
| 17 | ДГП 404734 | Пробка |
Загрузка ...
|
|
| 18 | ДГП 404739 | Винт |
Загрузка ...
|
|
| 19 | ДГП 404747 | Винт |
Загрузка ...
|
|
| 20 | ДГП 404748 | Винт |
Загрузка ...
|
|
| 21 | ДГП 404753 | Штифт |
Загрузка ...
|
|
| 22 | ДГП 404754 | Штифт |
Загрузка ...
|
|
| 23 | ДГП 404756 | Штифт |
Загрузка ...
|
|
| 24 | ДГП 404757 | Штифт |
Загрузка ...
|
|
| 25 | ДГП 404759 | Кольцо предохранительное |
Загрузка ...
|
|
| 26 | ДГП 404764 | Кольцо |
Загрузка ...
|
|
| 27 | ДГП 766 | Кольцо уплотнительное |
Загрузка ...
|
|
| 28 | ДГП 404768 | Кольцо |
Загрузка ...
|
|
| 29 | ДГП 405213 | Кольцо уплотнительное |
Загрузка ...
|
|
| 30 | ДГП 405672 | Кольцо уплотнительное |
Загрузка ...
|
|
| 31 | ДГП 406334 | Пробка |
Загрузка ...
|
|
| 32 | ДГП 406464 | Кольцо уплотнительное |
Загрузка ...
|
|
| 33 | ЧСН 021740 00 | Прокладка 8 |
Загрузка ...
|
|
| 34 | ЧСН 021703.10 | Прокладка 13 |
Загрузка ...
|
|
| 35 | ЧСН 022195 00 | Гвоздь 2х5 |
Загрузка ...
|
|
| 36 | ТС 529-522 ТИМКЕН | Подшипник |
Загрузка ...
|
|
| 37 | ТСМ 86649-М8 6610 ТИМКЕН | Подшипник |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
