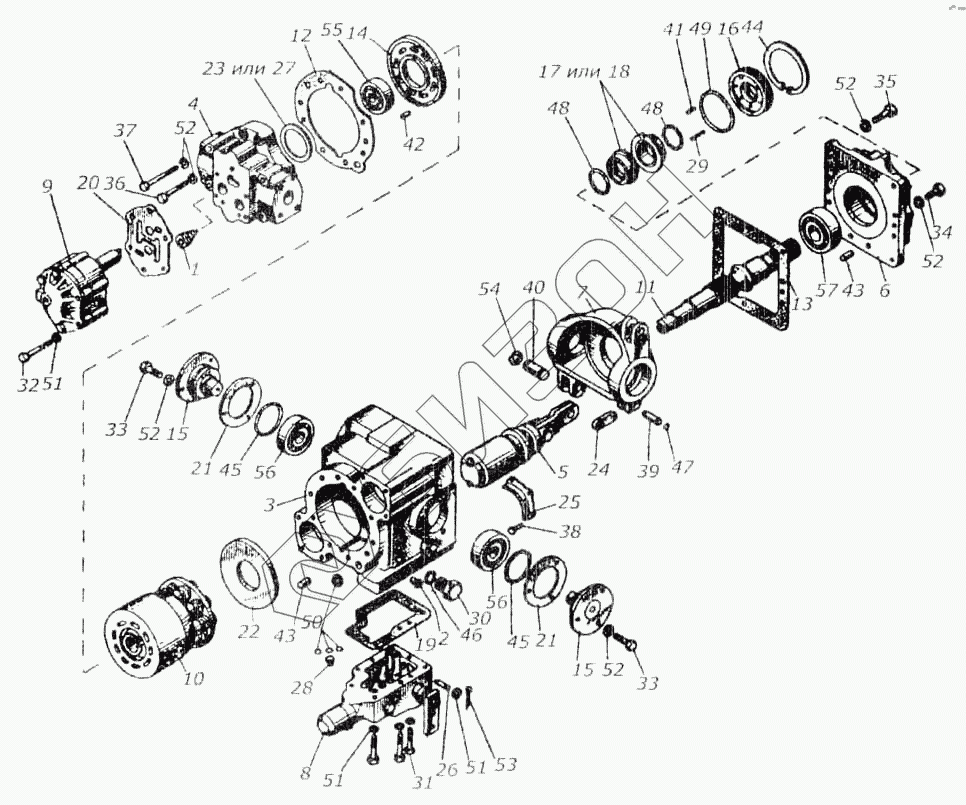

Графический каталог запасных частей к технике: Гомсельмаш КСК-100А. Насос гидравлический SPV-23
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
19
20
21
21
22
23
24
25
26
27
28
29
30
31
32
33
33
34
35
36
37
38
39
40
41
42
43
43
44
45
45
46
47
48
48
49
50
51
51
51
52
52
52
52
52
53
54
55
56
56
57
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 6650 | Клапан обратный |
Загрузка ...
|
|
| 2 | 70474 | Бак расширительный МВ 300-090 |
Загрузка ...
|
|
| 3 | ДГП 000149 | Корпус насоса |
Загрузка ...
|
|
| 4 | ДГП 000150 | Крышка задняя |
Загрузка ...
|
|
| 5 | ДГП 100504 | Сервоцилиндр |
Загрузка ...
|
|
| 6 | ДГП 100509 | Крышка передняя |
Загрузка ...
|
|
| 7 | ДГП 100511 | Плита опрокидная |
Загрузка ...
|
|
| 8 | ДГП 100514 | Сервоклапан |
Загрузка ...
|
|
| 9 | ДГП 100949 | Гидронасос шестеренный левого вращения В(0)=18,05 см |
Загрузка ...
|
|
| 10 | ДГП 100959 | Блок клапанов |
Загрузка ...
|
|
| 11 | ДГП 201352 | Вал |
Загрузка ...
|
|
| 12 | ДГП 201356 | Уплотнение |
Загрузка ...
|
|
| 13 | ДГП 201357 | Уплотнение |
Загрузка ...
|
|
| 14 | ДГП 201865 | Панель клапанов правого вращения |
Загрузка ...
|
|
| 15 | ДГП 301616 | Цапфа фланца |
Загрузка ...
|
|
| 16 | ДГП 301618 | Держатель |
Загрузка ...
|
|
| 17 | ДСП 301620 | Уплотнение ротационное |
Загрузка ...
|
|
| 18 | ДГП 301622 | Уплотнение устойчивое |
Загрузка ...
|
|
| 19 | ДГП 301624 | Уплотнение |
Загрузка ...
|
|
| 20 | ДГП 301625 | Уплотнение |
Загрузка ...
|
|
| 21 | ДГП 301626 | Уплотнение |
Загрузка ...
|
|
| 22 | ДГП 302310 | Плита напорная |
Загрузка ...
|
|
| 23 | ДГП 404649 | Прокладка |
Загрузка ...
|
|
| 24 | ДГП 404715 | Элемент |
Загрузка ...
|
|
| 25 | ДГП 404720 | Патрон прижимной |
Загрузка ...
|
|
| 26 | ДГП 404722 | Цапфа |
Загрузка ...
|
|
| 27 | ДГП 404724 | Прокладка |
Загрузка ...
|
|
| 28 | ДГП 404727 | Сопло d=1,05 |
Загрузка ...
|
|
| 29 | ДГП 404731 | Пружина |
Загрузка ...
|
|
| 30 | ДГП 404735 | Пробка |
Загрузка ...
|
|
| 31 | ДГП 404737 | Болт |
Загрузка ...
|
|
| 32 | ДГП 404736 | Болт |
Загрузка ...
|
|
| 33 | ДГП 404744 | Болт |
Загрузка ...
|
|
| 34 | ДГП 404745 | Болт |
Загрузка ...
|
|
| 35 | ДГП 404746 | Болт |
Загрузка ...
|
|
| 36 | ДГП 404747 | Винт |
Загрузка ...
|
|
| 37 | ДГП 404748 | Винт |
Загрузка ...
|
|
| 38 | ДГП 404749 | Болт |
Загрузка ...
|
|
| 39 | ДГП 404/51 | Цапфа |
Загрузка ...
|
|
| 40 | ДГП 404752 | Цапфа |
Загрузка ...
|
|
| 41 | ДГП 404753 | Штифт |
Загрузка ...
|
|
| 42 | ДГП 404754 | Штифт |
Загрузка ...
|
|
| 43 | ДГП 404757 | Штифт |
Загрузка ...
|
|
| 44 | ДГП 404759 | Кольцо предохранительное |
Загрузка ...
|
|
| 45 | ДГП 404762 | Кольцо уплотнительное |
Загрузка ...
|
|
| 46 | ДГП 404765 | Кольцо уплотнительное |
Загрузка ...
|
|
| 47 | ДГП 404959 | Кружок предохранительный |
Загрузка ...
|
|
| 48 | ДГП 405213 | Кольцо уплотнительное |
Загрузка ...
|
|
| 49 | ДГП 405672 | Кольцо уплотнительное |
Загрузка ...
|
|
| 50 | ДГП 40648С | Кольцо уплотнительное |
Загрузка ...
|
|
| 51 | ЧСН 021702.10 | Шайба 6,4 |
Загрузка ...
|
|
| 52 | ЧСН 021703.10 | Прокладка 13 |
Загрузка ...
|
|
| 53 | ЧСН 021781.00 | Шплинт 1 6х12 |
Загрузка ...
|
|
| 54 | ЧСН 022930 | Кольцо предохранительное |
Загрузка ...
|
|
| 55 | ТС М8 6649-М86610 ТИМКЕН | Подшипник |
Загрузка ...
|
|
| 56 | ТС 25580-25521 ТИМКЕН | Подшипник |
Загрузка ...
|
|
| 57 | ТС 529-522 ТИМКЕН | Подшипник |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
