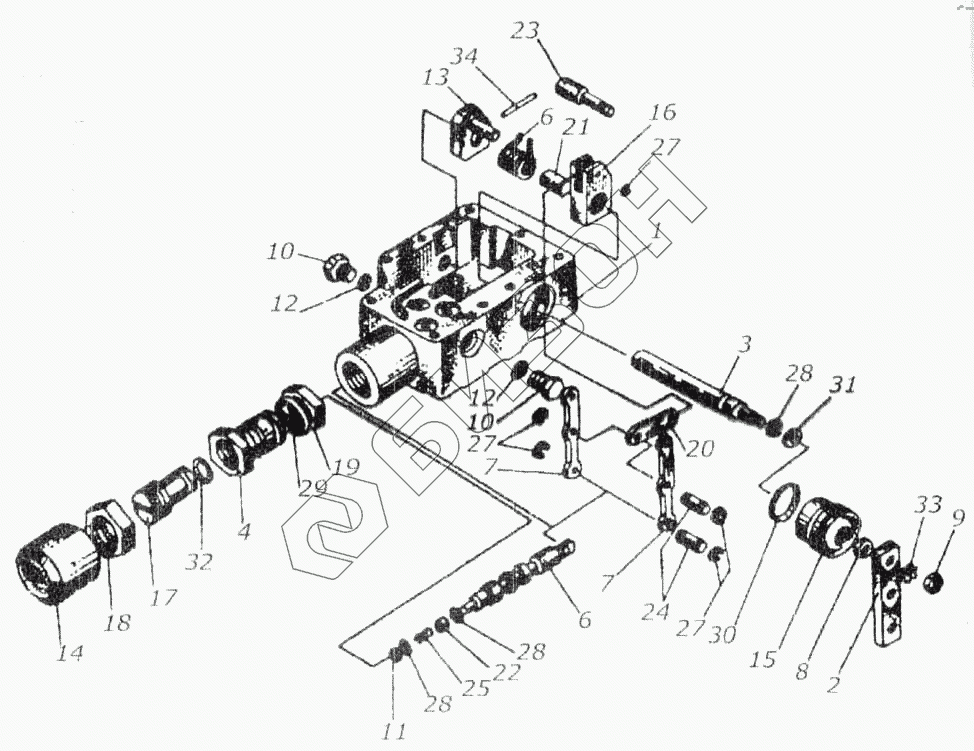

Графический каталог запасных частей к технике: Гомсельмаш КСК-100А. Сервоклапан ДГП 100514А
1
2
3
4
5
6
7
7
8
9
10
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
27
27
27
28
28
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| ДГП 100514 | ДГП 100514 | Сервоклапан |
Загрузка ...
|
|
| 1 | ДГП 100518 | Корпус клапана |
Загрузка ...
|
|
| 2 | ДГП 301623 | Рычаг |
Загрузка ...
|
|
| 3 | ДГП 301629 | Вал |
Загрузка ...
|
|
| 4 | ДГП 301630 | Корпус |
Загрузка ...
|
|
| 5 | ДГП 301631 | Золотник |
Загрузка ...
|
|
| 6 | ДГП 301633 | Пружина |
Загрузка ...
|
|
| 7 | ДГП 301655 | Тяга клапана |
Загрузка ...
|
|
| 8 | ДГП 404728 | Втулка распорная |
Загрузка ...
|
|
| 9 | ДГП 404733 | Гайка |
Загрузка ...
|
|
| 10 | ДГП 404735 | Пробка |
Загрузка ...
|
|
| 11 | ДГП 404760 | Кольцо |
Загрузка ...
|
|
| 12 | ДГП 404765 | Кольцо уплотнительное |
Загрузка ...
|
|
| 13 | ДГП 404787 | Пружинодержатель |
Загрузка ...
|
|
| 14 | ДГП 404 788 | Крышка |
Загрузка ...
|
|
| 15 | ДГП 404789 | Втулка |
Загрузка ...
|
|
| 16 | ДГП 404790 | Тяга вала |
Загрузка ...
|
|
| 17 | ДГП 404791 | Болт |
Загрузка ...
|
|
| 18 | ДГП 404792 | Контргайка |
Загрузка ...
|
|
| 19 | ДГП 404793 | Контргайка |
Загрузка ...
|
|
| 20 | ДГП 404794 | Элемент |
Загрузка ...
|
|
| 21 | ДГП 404795 | Втулка |
Загрузка ...
|
|
| 22 | ДГП 404796 | Втулка |
Загрузка ...
|
|
| 23 | ДГП 404797 | Упор |
Загрузка ...
|
|
| 24 | ДГП 404798 | Цапфа |
Загрузка ...
|
|
| 25 | ДГП 404800 | Пружина |
Загрузка ...
|
|
| 26 | ДГП 404801 | Кольцо предохранительное |
Загрузка ...
|
|
| 27 | ДГП 404959 | Кружок предохранительный |
Загрузка ...
|
|
| 28 | ДГП 405223 | Прокладка |
Загрузка ...
|
|
| 29 | ДГП 406463 | Кольцо уплотнительное |
Загрузка ...
|
|
| 30 | ДГП 406465 | Кольцо уплотнительное |
Загрузка ...
|
|
| 31 | ДГП 406479 | Кольцо уплотнительное |
Загрузка ...
|
|
| 32 | ДГП 406480 | Кольцо |
Загрузка ...
|
|
| 33 | ЧСН 021744.05 | Прокладка 6.4 |
Загрузка ...
|
|
| 34 | ЧСН 022156 | Штифт 2х25 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
