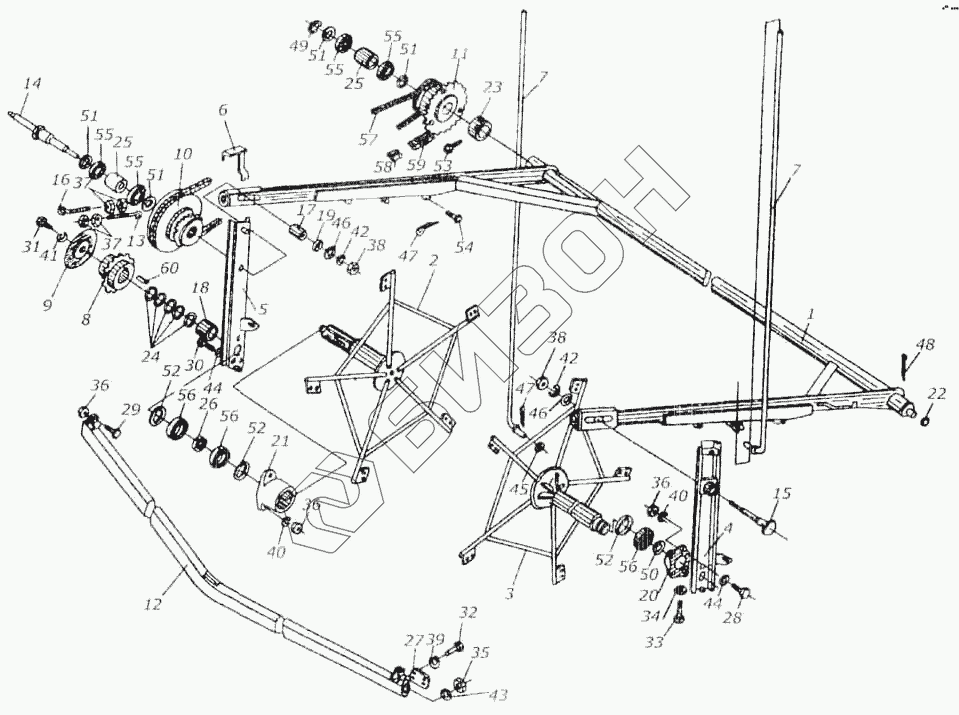

Графический каталог запасных частей к технике: Гомсельмаш КСК-100А. Мотовило КИЛ 0602000
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
27
28
29
30
31
32
33
34
35
36
36
36
37
37
38
38
39
40
40
41
42
42
43
44
44
45
46
46
47
47
48
49
50
51
51
51
51
52
52
52
53
54
55
55
55
55
56
56
56
57
58
59
60
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| ЖКЛ 0202020 | ЖКЛ 0202020 | Опора |
Загрузка ...
|
|
| КИЛ 0602000 | КИЛ 0602000 | Мотовило |
Загрузка ...
|
|
| КИС 0602050Б | КИС 0602050Б | Шкив ведущий |
Загрузка ...
|
|
| КИС 0602040Б | КИС 0602040Б | Шкив ведомый |
Загрузка ...
|
|
| КИЛ 0602030 | КИЛ 0602030 | Рычаг |
Загрузка ...
|
|
| КИЛ 0602020 | КИЛ 0602020 | Рычаг |
Загрузка ...
|
|
| 1 | КИЛ 0602010 | Рама мотовила |
Загрузка ...
|
|
| 2 | КИЛ 0602040 | Колесо |
Загрузка ...
|
|
| 3 | КИЛ 0602050 | Колесо |
Загрузка ...
|
|
| 4 | ЖКЛ 0202010 | Рычаг |
Загрузка ...
|
|
| 5 | ЖКЛ 0202010-01 | Рычаг |
Загрузка ...
|
|
| 6 | ЖКЛ 0210000 | Ограждение |
Загрузка ...
|
|
| 7 | ЖКЛ 2800000 | Стеблеотвод |
Загрузка ...
|
|
| 8 | КИС 0602060А | Звездочка ведомая |
Загрузка ...
|
|
| 9 | КИС 0602110А | Щиток |
Загрузка ...
|
|
| 10 | КИС 0602200Б | Шкив со звездочкой |
Загрузка ...
|
|
| 11 | КИС 0602220Б | Шкив со звездочкой |
Загрузка ...
|
|
| 12 | КИС 0602280Б | Планка |
Загрузка ...
|
|
| 13 | ЖКЛ 0200601 | Болт специальный |
Загрузка ...
|
|
| 14 | ЖКЛ 0200603 | Ось |
Загрузка ...
|
|
| 15 | ЖКЛ 0200604 | Ось |
Загрузка ...
|
|
| 16 | ЖКЛ 0200605 | Тяга |
Загрузка ...
|
|
| 17 | ЖКЛ 0200801 | Втулка |
Загрузка ...
|
|
| 18 | ЖКЛ 0200802 | Втулка |
Загрузка ...
|
|
| 19 | ЖКЛ 0200803 | Втулка |
Загрузка ...
|
|
| 20 | ЖКЛ 0202101 | Корпус |
Загрузка ...
|
|
| 21 | ЖКЛ 0203101 | Корпус |
Загрузка ...
|
|
| 22 | КИС 0000421 | Шайба регулировочная |
Загрузка ...
|
|
| 23 | КИС 0602102Б | Подшипник |
Загрузка ...
|
|
| 24 | КИС 0602434 | Шайба регулировочная |
Загрузка ...
|
|
| 25 | КИС 060280 | Втулка распорная |
Загрузка ...
|
|
| 26 | КИС 060280 | Втулка распорная |
Загрузка ...
|
|
| 27 | КУЖ 04010 | Удлинитель |
Загрузка ...
|
|
| 28 | М10х25.56.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 29 | М10х30.56.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 30 | М10х35.56.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 31 | М12х30.56.019 | Болт ГОСТ 7802-81 |
Загрузка ...
|
|
| 32 | М6х20.56.019 | Болты ГОСТ 7798-70 |
Загрузка ...
|
|
| 33 | М12х60.56.019 | Винт ГОСТ 1482-75 |
Загрузка ...
|
|
| 34 | М12.6.019 | Гайка ГОСТ 5915-70 |
Загрузка ...
|
|
| 35 | М6.6.019 | Гайка ГОСТ 5915-70 |
Загрузка ...
|
|
| 36 | М10.6.019 | Гайка ГОСТ 11860-73 |
Загрузка ...
|
|
| 37 | М12.6.019 | Гайка ГОСТ 5915-70 |
Загрузка ...
|
|
| 38 | М18х1,5.6.019 | Гайка ГОСТ 2526-70 |
Загрузка ...
|
|
| 39 | 6.65Г.019 | Шайба ГОСТ б402-70 |
Загрузка ...
|
|
| 40 | 10.65Г.019 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 41 | 12.65Г.019 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 42 | 18.65Г.019 | Шайба ГОСТ 6402 70 |
Загрузка ...
|
|
| 43 | 6.01.019 | Шайба ГОСТ 6958-78 |
Загрузка ...
|
|
| 44 | 10.01.019 | Шайба ГОСТ 11371-78 |
Загрузка ...
|
|
| 45 | 16.01.019 | Шайба ГОСТ 11371-78 |
Загрузка ...
|
|
| 46 | 18.01.019 | Шайба ГОСТ 11371-78 |
Загрузка ...
|
|
| 47 | 4х32.019 | Шплинт ГОСТ 397-79 |
Загрузка ...
|
|
| 48 | 6,3х80.019 | Шплинт ГОСТ 397-79 |
Загрузка ...
|
|
| 49 | Б25 | Кольцо ГОСТ 13942-68 |
Загрузка ...
|
|
| 50 | А30 | Кольцо ГОСТ 13942-68 |
Загрузка ...
|
|
| 51 | Б52 | Кольцо ГОСТ 13943-68 |
Загрузка ...
|
|
| 52 | В62 | Кольцо ГОСТ 13943-68 |
Загрузка ...
|
|
| 53 | 1.2Ц6 хр | Масленка ГОСТ 19853-74 |
Загрузка ...
|
|
| 54 | 22-20В(2)х40.10Ц9хр | Ось ГОСТ 9650-71 |
Загрузка ...
|
|
| 55 | 180205 | Подшипник ГОСТ 8882-75 |
Загрузка ...
|
|
| 56 | 180206 | Подшипник ГОСТ 8882-76 |
Загрузка ...
|
|
| 57 | В-50001 | Ремень ГОСТ 10286-75 |
Загрузка ...
|
|
| 58 | ПРЛ-19, 05-2950, L=1809,75 мм к.з.=95 | Цепи ГОСТ 113568-75 |
Загрузка ...
|
|
| 59 | С-ПРЛ-19,05-2950 | Звено ГОСТ 13568-75 |
Загрузка ...
|
|
| 60 | 2-8х7х40 | Шпонка ГОСТ 23360-78 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
