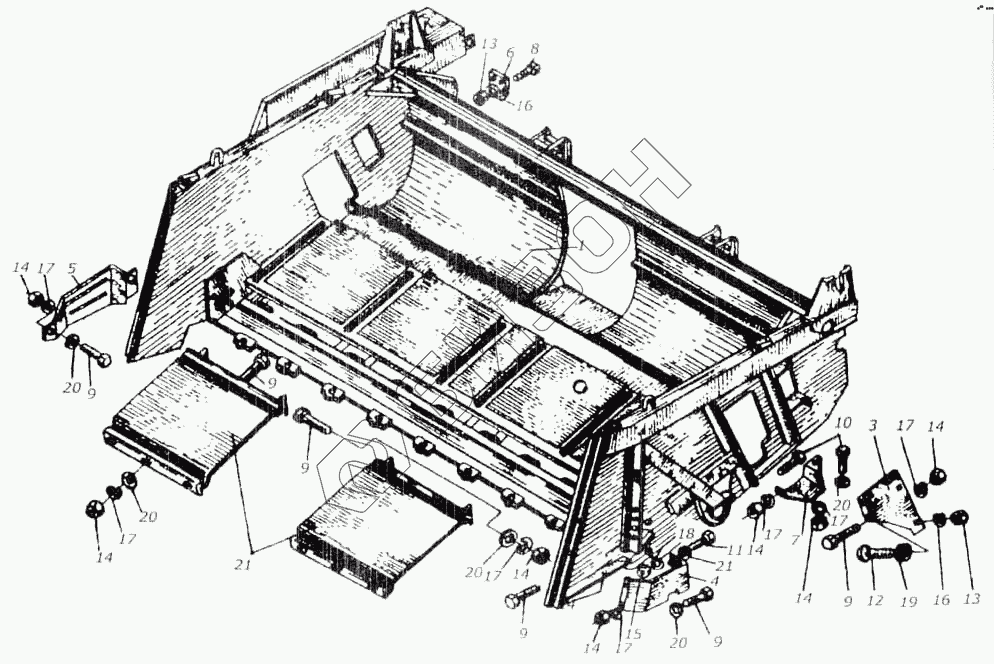

Графический каталог запасных частей к технике: Гомсельмаш КСК-100А. Рама, ограждение, поддон
1
2
3
4
5
6
7
8
9
9
9
9
9
9
10
11
12
13
13
14
14
14
14
14
14
14
15
16
16
17
17
17
17
17
17
17
18
19
20
20
20
20
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | КИЛ 0601000 | Рама жатки |
Загрузка ...
|
|
| 2 | ЖКЛ 3200000 | Поддон |
Загрузка ...
|
|
| 3 | КИС 0600403В | Щиток |
Загрузка ...
|
|
| 4 | КИС 0600404В | Ограждение |
Загрузка ...
|
|
| 5 | КИС 0600407А | Щиток |
Загрузка ...
|
|
| 6 | КИС 0600413 | Улиток |
Загрузка ...
|
|
| 7 | КИС 0600422 | Щиток |
Загрузка ...
|
|
| 8 | М8х10.56.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 9 | М10х25.56.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 10 | М10х35.56.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 11 | М12х70.56.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 12 | М8х20.56.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 13 | М8.6.019 | Гайка ГОСТ 5915-70 |
Загрузка ...
|
|
| 14 | М10.6.019 | Гайка ГОСТ 11860-73 |
Загрузка ...
|
|
| 15 | М12.6.019 | Гайка ГОСТ 5915-70 |
Загрузка ...
|
|
| 16 | 8.65Г.019 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 17 | 10.65Г.019 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 18 | 12.65Г.019 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 19 | 8.01.019 | Шайба ГОСТ 11371-78 |
Загрузка ...
|
|
| 20 | 10.01.019 | Шайба ГОСТ 11371-78 |
Загрузка ...
|
|
| 21 | 12.01.019 | Шайба ГОСТ 11371-78 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
