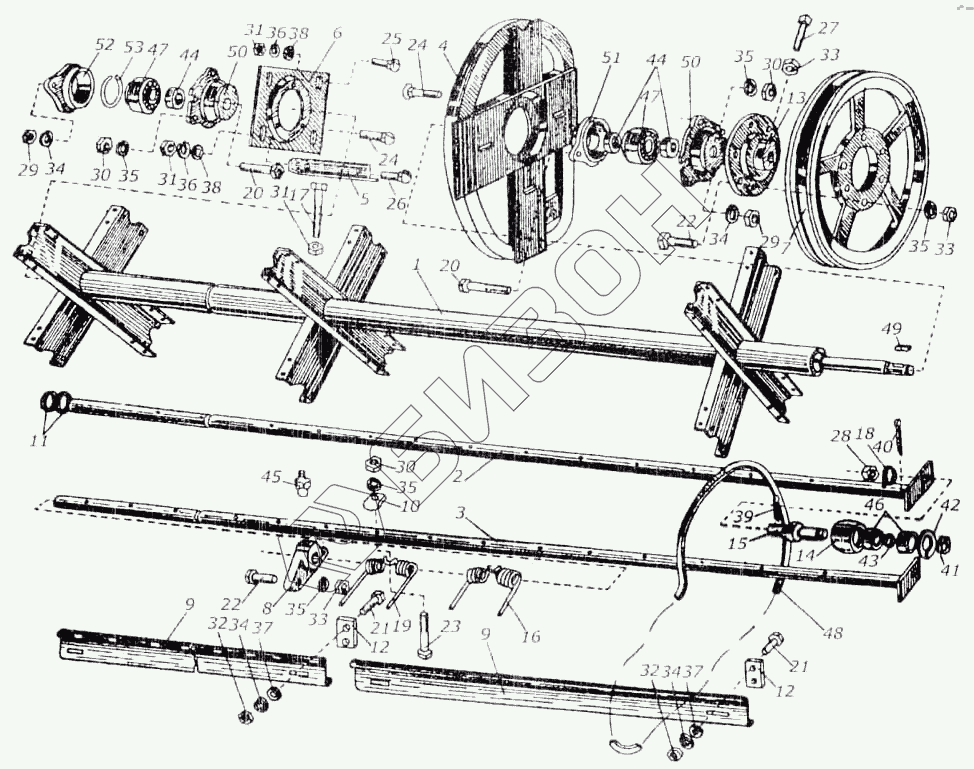

Графический каталог запасных частей к технике: Гомсельмаш КСК-100А. Мотовило КИС 0203000Б
1
2
3
4
5
6
7
8
9
9
10
11
12
12
13
14
15
17
18
19
19
20
20
21
21
22
22
23
24
24
25
26
27
28
29
29
30
30
30
31
31
31
32
32
33
33
33
34
34
34
34
35
35
35
35
35
36
36
37
37
38
38
39
40
41
42
43
44
44
45
46
47
47
48
49
50
50
51
52
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КИС 0103030Б | КИС 0103030Б | Граблина |
Загрузка ...
|
|
| КИС 0103020Б | КИС 0103020Б | Граблина |
Загрузка ...
|
|
| КИС 0203050А | КИС 0203050А | Плита с подшипником |
Загрузка ...
|
|
| КИС 0203120А | КИС 0203120А | Ролик в сборе |
Загрузка ...
|
|
| КИС 0203000Б | КИС 0203000Б | Мотовило |
Загрузка ...
|
|
| КИС 0203050А | КИС 0203050А | Плита с подшипником |
Загрузка ...
|
|
| КИС 0203040Б | КИС 0203040Б | Дорожка |
Загрузка ...
|
|
| 1 | КИС 0203010А | Вал мотовила |
Загрузка ...
|
|
| 2 | КИС 0203070Б | Держатель |
Загрузка ...
|
|
| 3 | КИС 0203070Б-01 | Держатель |
Загрузка ...
|
|
| 4 | КИС 0203090Б | Дорожка |
Загрузка ...
|
|
| 5 | КИС 0200701А | Упор |
Загрузка ...
|
|
| 6 | КИС 0202413Б | Плита |
Загрузка ...
|
|
| 7 | КИС 0203101 | Шкив |
Загрузка ...
|
|
| 8 | КИС 0203102Б | Опора |
Загрузка ...
|
|
| 9 | КИС 0203401Б | Планка |
Загрузка ...
|
|
| 10 | КИС 02034 04Б | Шайба |
Загрузка ...
|
|
| 11 | КИС 02034055 | Кольцо |
Загрузка ...
|
|
| 12 | КИС 0203501А | Накладка |
Загрузка ...
|
|
| 13 | КИС 0203601Б | Ступица |
Загрузка ...
|
|
| 14 | КИС 0203604Б | Ролик |
Загрузка ...
|
|
| 15 | КИС 0203605А | Палец ролика |
Загрузка ...
|
|
| 16 | КИС 0203606В | Граблина |
Загрузка ...
|
|
| 17 | КУЖ 0100614 | Болт |
Загрузка ...
|
|
| 18 | КУЖ 0201422 | Шайба специальная |
Загрузка ...
|
|
| 19 | ПБ 15.01.607 | Зуб пружинный |
Загрузка ...
|
|
| 20 | М8х40.56.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 21 | М8х25.56.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 22 | М10х35.56.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 23 | М10х60.56.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 24 | М10х30.56.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 25 | М12х30.56.019 | Болт ГОСТ 7802-81 |
Загрузка ...
|
|
| 26 | М12.40.56.019 | Болт ГОСТ 7302-81 |
Загрузка ...
|
|
| 27 | М10х30.88.35.019 | Винт ГОСТ 1485-75 |
Загрузка ...
|
|
| 28 | М16.6.019 | Гайка ГОСТ 5915-70 |
Загрузка ...
|
|
| 29 | М8.6.019 | Гайка ГОСТ 5915-70 |
Загрузка ...
|
|
| 30 | М10.6.019 | Гайка ГОСТ 11860-73 |
Загрузка ...
|
|
| 31 | М12.6.019 | Гайка ГОСТ 5915-70 |
Загрузка ...
|
|
| 32 | М8.6.019 | Гайка ГОСТ 5915-70 |
Загрузка ...
|
|
| 33 | М10.6.019 | Гайка ГОСТ 11860-73 |
Загрузка ...
|
|
| 34 | 8.65Г.019 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 35 | 10.65Г.019 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 36 | 12.65Г.019 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 37 | 8.01.019 | Шайба ГОСТ 11371-78 |
Загрузка ...
|
|
| 38 | 12.01.019 | Шайба ГОСТ 11371-78 |
Загрузка ...
|
|
| 39 | 4х32-019 | Шплинт ГОСТ 397-79 |
Загрузка ...
|
|
| 40 | 6,3х45-019 | Шплинт ГОСТ 397-79 |
Загрузка ...
|
|
| 41 | Б 15 | Кольцо ГОСТ 13942-68 |
Загрузка ...
|
|
| 42 | Б35 | Кольцо ГОСТ 13942-68 |
Загрузка ...
|
|
| 43 | 16 МН 470-61 | Кольцо запорное |
Загрузка ...
|
|
| 44 | 22-40х60-1 | Манжета ГОСТ 8752-79 |
Загрузка ...
|
|
| 45 | 1.2Ц6 хр | Масленка ГОСТ 19853-74 |
Загрузка ...
|
|
| 46 | 60202 | Подшипник ГОСТ 7242-70 |
Загрузка ...
|
|
| 47 | 11208 | Подшипник ГОСТ 8545-75 |
Загрузка ...
|
|
| 48 | В-2650Т | Ремень ГОСТ 10286-75 |
Загрузка ...
|
|
| 49 | 10х8х45 | Шпонка ГОСТ 23360-78 |
Загрузка ...
|
|
| 50 | Н.026.088 | Корпус подшипника |
Загрузка ...
|
|
| 51 | Н.026.165 | Крышка подшипника |
Загрузка ...
|
|
| 52 | Н.026.228 | Крышка подшипника |
Загрузка ...
|
|
| 53 | Н.026.506 | Кольцо распорное |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
