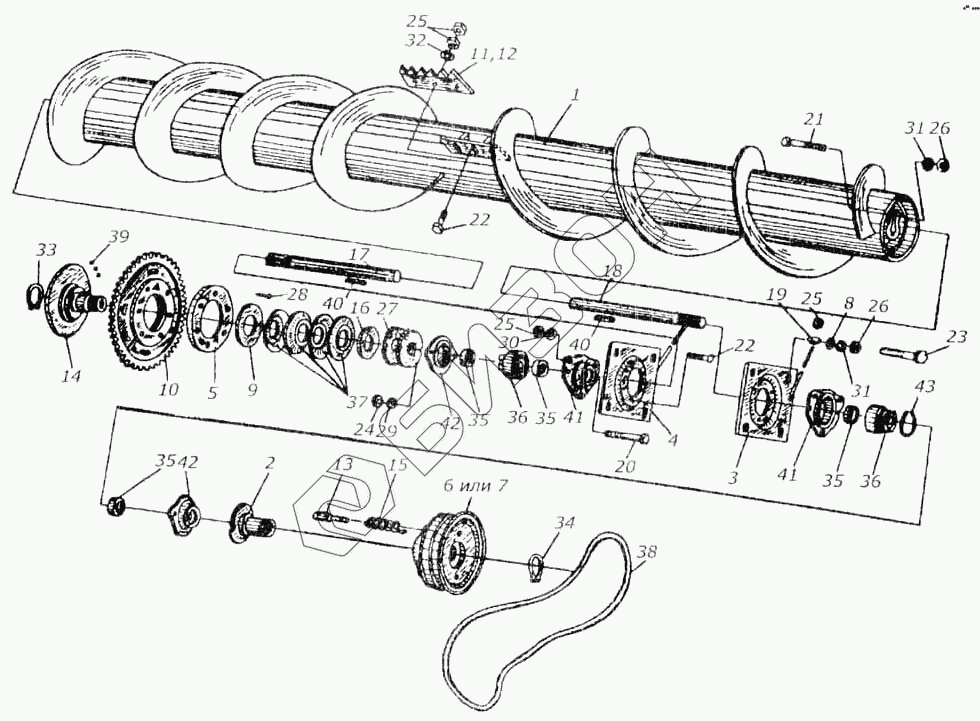

Графический каталог запасных частей к технике: Гомсельмаш КСК-100А. Шнек КИС 020Й000В
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
23
24
25
25
25
26
26
27
28
29
30
31
31
32
33
34
35
35
35
35
36
36
37
38
39
40
40
41
41
42
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КИС 0202050А | КИС 0202050А | Муфта обгонная в сборе |
Загрузка ...
|
|
| КИС 0202110А | КИС 0202110А | Звездочка |
Загрузка ...
|
|
| КИС 0202000В | КИС 0202000В | Шнек |
Загрузка ...
|
|
| КИС 0202090А | КИС 0202090А | Муфта фрикционная в сборе |
Загрузка ...
|
|
| 1 | КИС 02020100 | Шнек |
Загрузка ...
|
|
| 2 | КИС 0202070А | Водило |
Загрузка ...
|
|
| 3 | КИС 0202080Б | Плита шнека |
Загрузка ...
|
|
| 4 | КИС 0202080Б-01 | Плита шнека |
Загрузка ...
|
|
| 5 | КИС 0202001А | Накладка |
Загрузка ...
|
|
| 6 | КИС 0202101Б | Шкив муфты |
Загрузка ...
|
|
| 7 | КИС 0202101Б-01 | Шкив муфты |
Загрузка ...
|
|
| 8 | КИС 0200409А | Шайба |
Загрузка ...
|
|
| 9 | КИС 0202414А | Кольцо прижимное |
Загрузка ...
|
|
| 10 | КИС 0202415А | Звездочка Z=58 |
Загрузка ...
|
|
| 11 | КИС 0202419Б | Лопатка |
Загрузка ...
|
|
| 12 | КИС 02024195-01 | Лопатка |
Загрузка ...
|
|
| 13 | КИС 0202602А | Палец |
Загрузка ...
|
|
| 14 | КИС 0202605А | Ступица муфты |
Загрузка ...
|
|
| 15 | КИС 0202606 | Пружина |
Загрузка ...
|
|
| 16 | КИС 0202803А | Втулка |
Загрузка ...
|
|
| 17 | КИС 0902603А-01 | Ось правая |
Загрузка ...
|
|
| 18 | КИС 0902603А-02 | Ось правая |
Загрузка ...
|
|
| 19 | КУЖ 0100106 | Шайба специальная |
Загрузка ...
|
|
| 20 | М8х20.56.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 21 | М12х65.56.019 | Болт ГОСТ 7796 70 |
Загрузка ...
|
|
| 22 | Болт М10х30.56.019 | Болт ГОСТ 7802-81 |
Загрузка ...
|
|
| 23 | М12х40.56.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 24 | М8.6.019 | Гайка ГОСТ 5915-70 |
Загрузка ...
|
|
| 25 | М10.6.019 | Гайка ГОСТ 11860-73 |
Загрузка ...
|
|
| 26 | М12.6.019 | Гайка ГОСТ 5915-70 |
Загрузка ...
|
|
| 27 | М56х2.6.019 | Гайка ГОСТ 11871-80 |
Загрузка ...
|
|
| 28 | 6х20.37А.01 | Заклепка ГОСТ 10300-80 |
Загрузка ...
|
|
| 29 | 8.65Г.019 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 30 | 10.65Г.019 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 31 | 12.65Г.019 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 32 | 10.01.019 | Шайба ГОСТ 11371-78 |
Загрузка ...
|
|
| 33 | 1В 38 | Кольцо ГОСТ 13940-68 |
Загрузка ...
|
|
| 34 | В 52 | Кольцо ГОСТ 13942-68 |
Загрузка ...
|
|
| 35 | 2-40х60-1 | Манжета ГОСТ 8752-79 |
Загрузка ...
|
|
| 36 | 11208 | Подшипник ГОСТ 8545-75 |
Загрузка ...
|
|
| 37 | Пружина тарельчатая | Пружина тарельчатая |
Загрузка ...
|
|
| 38 | В-2500Т | Ремень ГОСТ 10286-75 |
Загрузка ...
|
|
| 39 | БV 7.144 мм | Шарик Р ГОСТ 3722-81 |
Загрузка ...
|
|
| 40 | 12х8х45 | Шпонка ГОСТ 23360-78 |
Загрузка ...
|
|
| 41 | Н.026.688 | Корпус подшипника |
Загрузка ...
|
|
| 42 | Н026.165 | Крышка подшипника |
Загрузка ...
|
|
| 43 | Н3026.506 | Кольцо распорное |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
