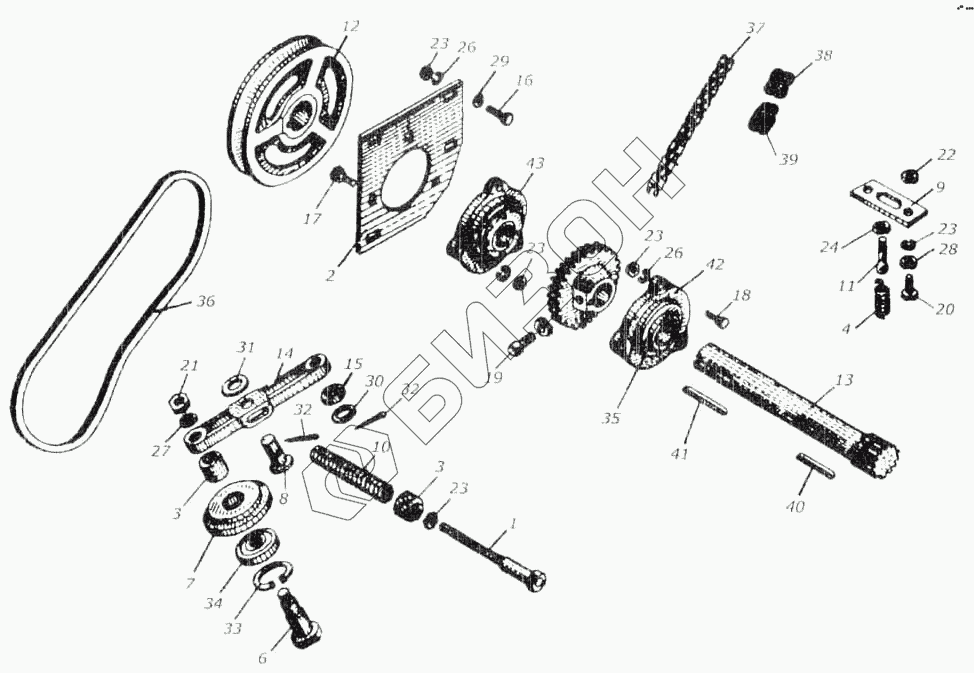

Графический каталог запасных частей к технике: Гомсельмаш КСК-100А. Привод рабочих органов шнека
1
2
3
3
4
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
23
23
23
24
26
26
27
28
29
30
31
32
32
33
34
35
36
37
38
39
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КИС 0916000Б | КИС 0916000Б | Ролик натяжной |
Загрузка ...
|
|
| КИЛ 0905000 | КИЛ 0905000 | Контрпривод |
Загрузка ...
|
|
| 1 | КИС 0633000 | Тяга |
Загрузка ...
|
|
| 2 | КИЛ 0905401 | Пластина |
Загрузка ...
|
|
| 3 | КИС 0600103 | Пробка |
Загрузка ...
|
|
| 4 | КИС 0600604А | Пружина |
Загрузка ...
|
|
| 5 | КИС 0619101Б | Втулка |
Загрузка ...
|
|
| 6 | КИС 0619601Б | Ось |
Загрузка ...
|
|
| 7 | КИС 0619602Б | Ролик |
Загрузка ...
|
|
| 8 | КИС 0631601 | Ось |
Загрузка ...
|
|
| 9 | КС 0900001А | Прокладка |
Загрузка ...
|
|
| 10 | КИС 0900601 | Пружина |
Загрузка ...
|
|
| 11 | КИС 0900602Б | Тяга |
Загрузка ...
|
|
| 12 | КИС 0905101Б | Шкив d=180 |
Загрузка ...
|
|
| 13 | КИС 0905601А | Вал |
Загрузка ...
|
|
| 14 | КИС 0916201 | Рычаг |
Загрузка ...
|
|
| 15 | КУЖ 0100411 | Шайба |
Загрузка ...
|
|
| 16 | М10х30.56.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 17 | М10х35.56.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 18 | М10х40.56.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 19 | М10х30.88.35 | Винт ГОСТ 1485-75 |
Загрузка ...
|
|
| 20 | М6х18.58.019 | Винт ГОСТ 17473-80 |
Загрузка ...
|
|
| 21 | М16х1,5.6.019 | Гайка ГОСТ2526-70 |
Загрузка ...
|
|
| 22 | М6.6.019 | Гайка ГОСТ 5915-70 |
Загрузка ...
|
|
| 23 | М10.6.019 | Гайка ГОСТ 11860-73 |
Загрузка ...
|
|
| 24 | М16х1,5.6.019 | Гайка ГОСТ2526-70 |
Загрузка ...
|
|
| 25 | 6.65Г.019 | Шайба ГОСТ б402-70 |
Загрузка ...
|
|
| 26 | 10.65Г.019 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 27 | 16.65Г.019 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 28 | 6.01.019 | Шайба ГОСТ 6958-78 |
Загрузка ...
|
|
| 29 | 10.01.019 | Шайба ГОСТ 11371-78 |
Загрузка ...
|
|
| 30 | 16.01.019 | Шайба ГОСТ 11371-78 |
Загрузка ...
|
|
| 31 | 20.01.019 | Шайба ГОСТ 13463-77 |
Загрузка ...
|
|
| 32 | 4х32.019 | Шплинт ГОСТ 397-79 |
Загрузка ...
|
|
| 33 | 1В 52 | Кольцо ГОСТ 13941-68 |
Загрузка ...
|
|
| 34 | 180205 | Подшипник ГОСТ 8882-75 |
Загрузка ...
|
|
| 35 | 1680207 РТМ 37-006.012-70 | Подшипник |
Загрузка ...
|
|
| 36 | В-2650Т | Ремень ГОСТ 10286-75 |
Загрузка ...
|
|
| 37 | ПРЛ-25,4-5000 L=1828,8 к.з.=72 | Цепь ГОСТ 13568-75 |
Загрузка ...
|
|
| 38 | С-ПРЛ-25,4-5000 | Звено ГОСТ 13568-75 |
Загрузка ...
|
|
| 39 | П ПРЛ 25,4-5000 | Звено ГОСТ 131568-75 |
Загрузка ...
|
|
| 40 | 10х8х45 | Шпонка ГОСТ 23360-78 |
Загрузка ...
|
|
| 41 | 10х8х56 | Шпонка ГОСТ 24068 80 |
Загрузка ...
|
|
| 42 | Н.027.105 | Корпус подшипника |
Загрузка ...
|
|
| 43 | Н.022.405-01 | 3ведочка Z=12 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
