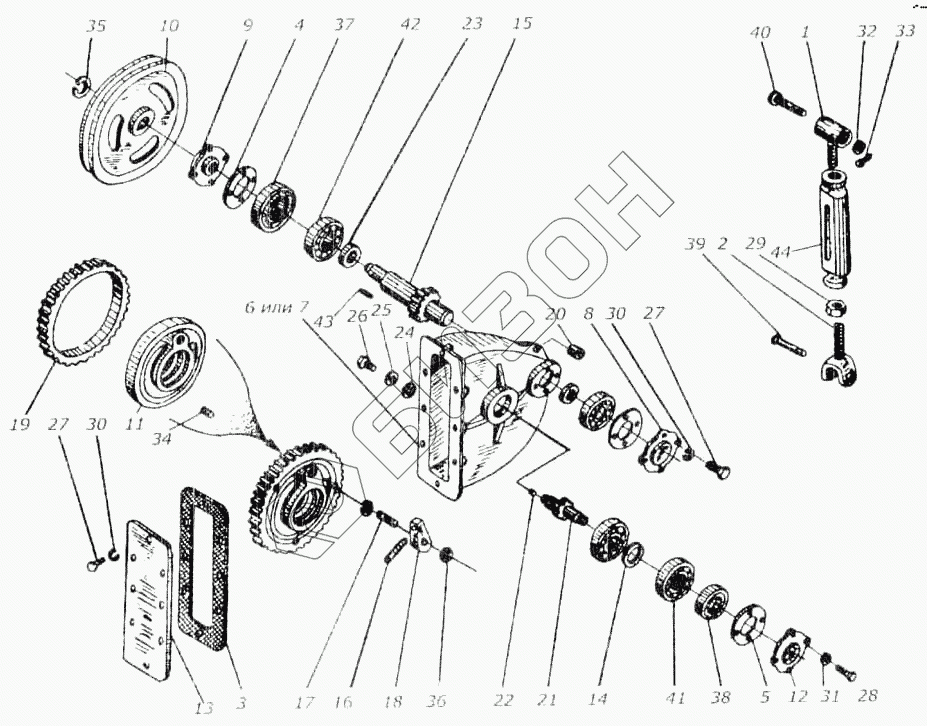

Графический каталог запасных частей к технике: Гомсельмаш КСК-100А. Редуктор КИС 0904000Б
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
28
29
30
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КИС 0904010Б | КИС 0904010Б | Колесо в сборе |
Загрузка ...
|
|
| КИС 0904030А | КИС 0904030А | Колесо в сборе |
Загрузка ...
|
|
| КИС 0904020Б | КИС 0904020Б | Храповик со втулкой |
Загрузка ...
|
|
| КИС 0904000Б | КИС 0904000Б | Редуктор |
Загрузка ...
|
|
| КИС 0907000А | КИС 0907000А | Стяжка в сборе |
Загрузка ...
|
|
| 1 | КИС 0907010А | Винт правый |
Загрузка ...
|
|
| 2 | КИС 0907020А | Винт левый |
Загрузка ...
|
|
| 3 | КИС 0904001А | Прокладка |
Загрузка ...
|
|
| 4 | КИС 0904002А | Прокладка |
Загрузка ...
|
|
| 5 | КИС 0904003А | Прокладка |
Загрузка ...
|
|
| 6 | КИС 0904004Б | Корпус |
Загрузка ...
|
|
| 7 | КИС 0904004Б-01 | Корпус |
Загрузка ...
|
|
| 8 | КИС 0904101А | Крышка |
Загрузка ...
|
|
| 9 | КИС 0904102Б | Крышка |
Загрузка ...
|
|
| 10 | КИС 0904103Б | Шкив |
Загрузка ...
|
|
| 11 | КИС 0904104Б | Корпус колеса |
Загрузка ...
|
|
| 12 | КИС 0904105Б | Крышка |
Загрузка ...
|
|
| 13 | КИС 0904401В | Крышка |
Загрузка ...
|
|
| 14 | КИС 0904402А | Шайба |
Загрузка ...
|
|
| 15 | КИС 0904601Б | Вал-шестерня |
Загрузка ...
|
|
| 16 | КИС 0904602Б | Пружина |
Загрузка ...
|
|
| 17 | КИС 0904603А | Ось |
Загрузка ...
|
|
| 18 | КИС 0904604А | Собачка |
Загрузка ...
|
|
| 19 | КИС 0904605Б | Венец зубчатый |
Загрузка ...
|
|
| 20 | КИС 0904607А | Втулка |
Загрузка ...
|
|
| 21 | КИС 0904608Б | Храповик |
Загрузка ...
|
|
| 22 | КИС 0904609А | Втулка |
Загрузка ...
|
|
| 23 | КИС 0904612А | Кольцо |
Загрузка ...
|
|
| 24 | КУЖ 0110004 | Прокладка |
Загрузка ...
|
|
| 25 | КУЖ 0110401 | Шайба |
Загрузка ...
|
|
| 26 | КУЖ 0110615 | Пробка |
Загрузка ...
|
|
| 27 | М8х25.56 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 28 | М10х30.56 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 29 | М16.LН.6.019 | Гайка ГОСТ 5915-70 |
Загрузка ...
|
|
| 30 | 8.65Г.019 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 31 | 10.65Г.019 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 32 | 16.01.019 | Шайба ГОСТ 11371-78 |
Загрузка ...
|
|
| 33 | 4х32.019 | Шплинт ГОСТ 397-79 |
Загрузка ...
|
|
| 34 | 6Пр2(2)ах12 | Штифт ГОСТ 3128-70 |
Загрузка ...
|
|
| 35 | 1В30 | Кольцо ГОСТ 13940 68 |
Загрузка ...
|
|
| 36 | Б20 | Кольцо ГОСТ3942-68 |
Загрузка ...
|
|
| 37 | 1-2-35х58-1 | Манжета ГОСТ 3752-79 |
Загрузка ...
|
|
| 38 | 2-2-50х70-1 | Манжета ГОСТ 18752-79 |
Загрузка ...
|
|
| 39 | 22-16вх60.10Ц9 хр | Ось ГОСТ 9650-71 |
Загрузка ...
|
|
| 40 | 22-16вх80.10Ц9 хр | Ось ГОСТ 9650-71 |
Загрузка ...
|
|
| 41 | 111 | Подшипник ГОСТ 8338-75 |
Загрузка ...
|
|
| 42 | 207 | Подшипник ГОСТ 8338-75 |
Загрузка ...
|
|
| 43 | 8х7х40 | Шпонка ГОСТ 23360-78 |
Загрузка ...
|
|
| 44 | Н.063.211 | Гайка стяжная М16х110-1 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
