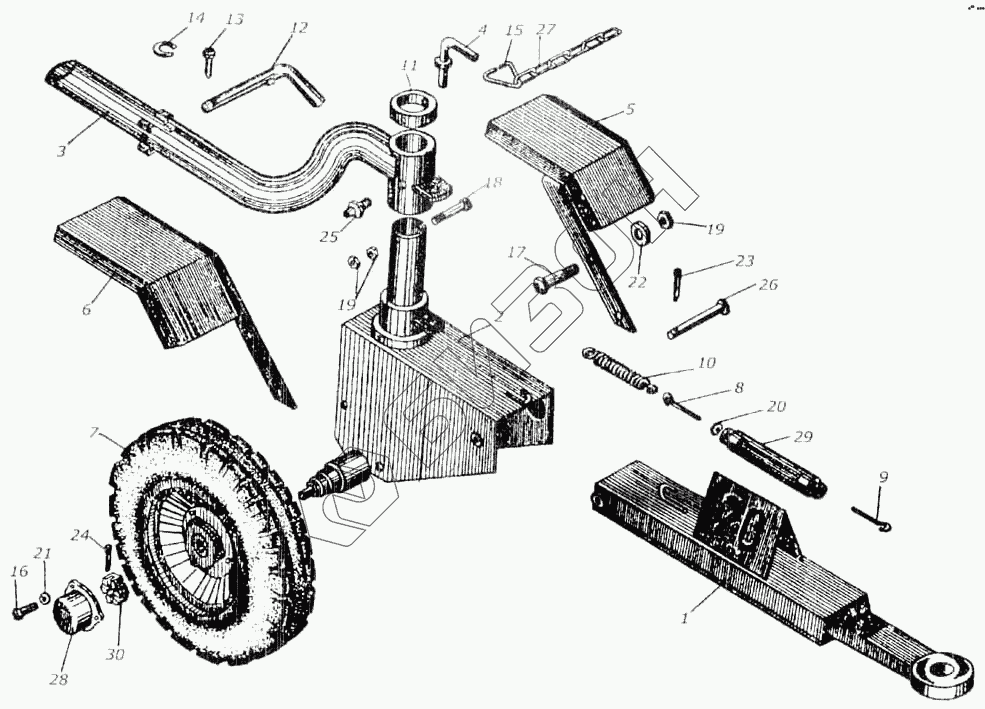

Графический каталог запасных частей к технике: Гомсельмаш КСК-100А. Тележка передняя КИС 0208000А
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
21
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КИС 0208010 | КИС 0208010 | Стяжка |
Загрузка ...
|
|
| 10.65Г.019 | 10.65Г.019 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| КИС 02081 10 | КИС 02081 10 | Каркас со ступицей |
Загрузка ...
|
|
| КИС 02080050А | КИС 02080050А | Фиксатор |
Загрузка ...
|
|
| КИС 0208000А | КИС 0208000А | Тележка передняя |
Загрузка ...
|
|
| 1 | КИС 0208020А | Дышло |
Загрузка ...
|
|
| 2 | КИС 0208030А | Каркас |
Загрузка ...
|
|
| 3 | КИС 0208040А | Рычаг |
Загрузка ...
|
|
| 4 | КИС 0208080А | Фиксатор |
Загрузка ...
|
|
| 5 | КИС 0208090А | Брызговик |
Загрузка ...
|
|
| 6 | КИС 0208090А-01 | Брызговик |
Загрузка ...
|
|
| 7 | КИС 0209150 | Колесо |
Загрузка ...
|
|
| 8 | КИС 0208601 | Захват |
Загрузка ...
|
|
| 9 | КИС 0208602 | Захват |
Загрузка ...
|
|
| 10 | КИС 0208609 | Пружина |
Загрузка ...
|
|
| 11 | КИС 0208806 | Накладка |
Загрузка ...
|
|
| 12 | КИС 0209604 | Фиксатор |
Загрузка ...
|
|
| 13 | КСЛ 0107615 | Чека |
Загрузка ...
|
|
| 14 | КСЛ 0107616 | Кольцо |
Загрузка ...
|
|
| 15 | 783-8501104 | Кольцо цепочки |
Загрузка ...
|
|
| 16 | М8х16.56.019 | Болт ГОСТ 7796-76 |
Загрузка ...
|
|
| 17 | М10х25.56.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 18 | М10х105.56.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 19 | М10.6.019 | Гайка ГОСТ 11860-73 |
Загрузка ...
|
|
| 20 | М12.6.019 | Гайка ГОСТ 5915-70 |
Загрузка ...
|
|
| 21 | 8.65Г.019 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 21 | 8.65Г.019 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 22 | 10.65Г.019 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 23 | 4х32-019 | Шплинт ГОСТ 397-79 |
Загрузка ...
|
|
| 24 | 5х40-019 | Шплинт ГОСТ 397-79 |
Загрузка ...
|
|
| 25 | 1.2.Ц6 хр | Масленка ГОСТ 19853-74 |
Загрузка ...
|
|
| 26 | 22-20в12х180 Б Ст.5 пс019 | Ось ГОСТ 9650 -71 |
Загрузка ...
|
|
| 27 | 4-4х28 | Цепь ГОСТ 7070-75 (8 звеньев) |
Загрузка ...
|
|
| 28 | А 04.02013 (50-3103484) | Крышка переднего колеса |
Загрузка ...
|
|
| 29 | Н.630.204 | Гайка стяжная М12х110-1 |
Загрузка ...
|
|
| 30 | Н.130.03.602 | Гайка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
