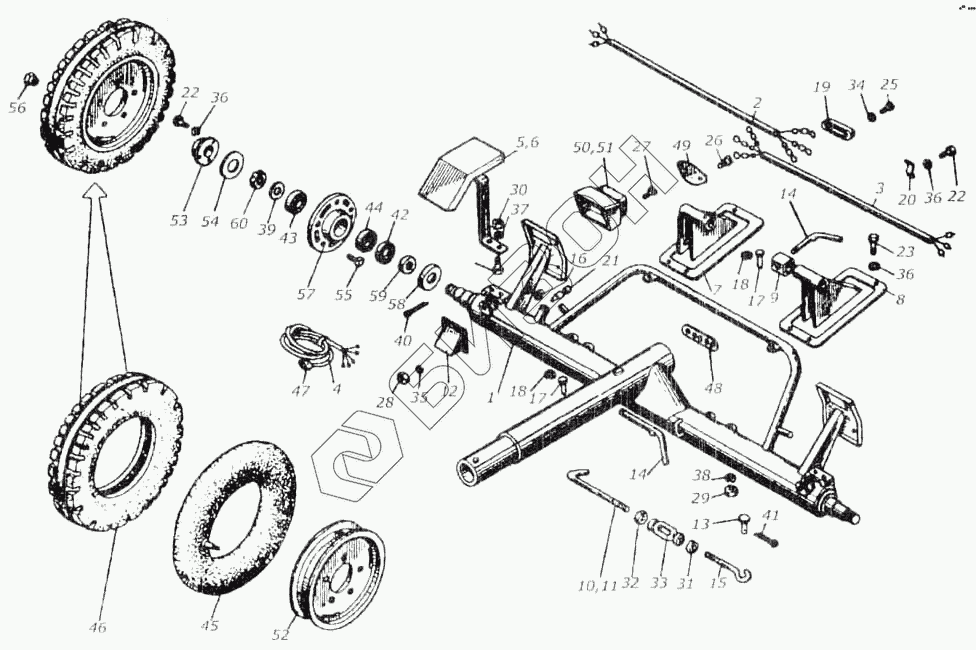

Графический каталог запасных частей к технике: Гомсельмаш КСК-100А. Тележка задняя КИЛ 0209000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
17
18
18
19
20
21
22
22
23
25
26
27
28
29
30
31
32
33
34
35
36
36
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КИС 0209150 | КИС 0209150 | Колесо |
Загрузка ...
|
|
| М8х16.56.019 | М8х16.56.019 | Болт ГОСТ 7796-76 |
Загрузка ...
|
|
| КИЛ 0209020-01 | КИЛ 0209020-01 | Устройство натяжное |
Загрузка ...
|
|
| КИЛ 0209020 | КИЛ 0209020 | Устройство натяжное |
Загрузка ...
|
|
| КИЛ 0209160 | КИЛ 0209160 | Рама со ступицей |
Загрузка ...
|
|
| КИС 0209060А | КИС 0209060А | Размещение электрооборудования |
Загрузка ...
|
|
| КИЛ 0209000 | КИЛ 0209000 | Тележка задняя |
Загрузка ...
|
|
| 1 | КИЛ 0209010 | Рама |
Загрузка ...
|
|
| 2 | КИС 0209080А | Жгут ГОСТ 23544-79 |
Загрузка ...
|
|
| 3 | КИС 0209090А | Жгут ГОСТ 23544-79 |
Загрузка ...
|
|
| 4 | КИС 0209110А | Жгут ГОСТ 23544-79 |
Загрузка ...
|
|
| 5 | КИС 0209120А | Брызговик |
Загрузка ...
|
|
| 6 | КИС 0209120А-01 | Брызговик |
Загрузка ...
|
|
| 7 | КИС 0209130А | Стойка |
Загрузка ...
|
|
| 8 | КИС 0209130А-01 | Стойка |
Загрузка ...
|
|
| 9 | КИС 0209190 | Подставка |
Загрузка ...
|
|
| 10 | КИЛ 0209603 | Захват верхний |
Загрузка ...
|
|
| 11 | КИЛ 0209603-01 | Захват верхний |
Загрузка ...
|
|
| 12 | КИС 0209418А | Щиток |
Загрузка ...
|
|
| 13 | КИС 0209602 | Палец |
Загрузка ...
|
|
| 14 | КИС 0209604 | Фиксатор |
Загрузка ...
|
|
| 15 | КИС 0209607 | Захват нижний |
Загрузка ...
|
|
| 16 | КИС 0140061-02 | Втулка |
Загрузка ...
|
|
| 17 | КСЛ 0107615 | Чека |
Загрузка ...
|
|
| 18 | КСЛ 0107616 | Кольцо |
Загрузка ...
|
|
| 19 | 54-00368 | Крышка панели |
Загрузка ...
|
|
| 20 | 887-8609035 | Скоба |
Загрузка ...
|
|
| 21 | 887А-3724039 | Колпак защитный |
Загрузка ...
|
|
| 22 | М10х30.56.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 23 | М8х30.56.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 25 | В1М5-8дх10.56.019 | Винт ГОСТ 17473-80 |
Загрузка ...
|
|
| 26 | В1М5-8дх12.56.019 | Винт ГОСТ 17473-80 |
Загрузка ...
|
|
| 27 | В1М5-8дх40.56.019 | Винт ГОСТ 17473-80 |
Загрузка ...
|
|
| 28 | М6.6.019 | Гайка ГОСТ 5915-70 |
Загрузка ...
|
|
| 29 | М8.6.019 | Гайка ГОСТ 5915-70 |
Загрузка ...
|
|
| 30 | М10.6.019 | Гайка ГОСТ 11860-73 |
Загрузка ...
|
|
| 31 | М16.6.019 | Гайка ГОСТ 5915-70 |
Загрузка ...
|
|
| 32 | М16.LН.019 | Гайка ГОСТ 5915-70 |
Загрузка ...
|
|
| 33 | 105.058.01.004 | Гайка стяжная Т-М16х140 06 ОСТ 105-393-77 |
Загрузка ...
|
|
| 34 | 5.65Г.019 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 35 | 6.65Г.019 | Шайба ГОСТ б402-70 |
Загрузка ...
|
|
| 36 | 8.65Г.019 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 37 | 10.65Г.019 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 38 | 8.01.019 | Шайба ГОСТ 11371-78 |
Загрузка ...
|
|
| 39 | 2.24.01.019 | Шайба ГОСТ 11371-78 |
Загрузка ...
|
|
| 40 | 5х40-019 | Шплинт ГОСТ 397-79 |
Загрузка ...
|
|
| 41 | 5х45-019 | Шплинт ГОСТ 397-79 |
Загрузка ...
|
|
| 42 | 11-55х80-3 | Манжета ГОСТ 8752-79 |
Загрузка ...
|
|
| 43 | 7207 | Подшипник ГОСТ 337 79 |
Загрузка ...
|
|
| 44 | 7208А | Подшипник ГОСТ 333-79 |
Загрузка ...
|
|
| 45 | 5,50-16 | Камера ГОСТ 7463 80 |
Загрузка ...
|
|
| 46 | 5,50-16 | Камера ГОСТ 7463 80 |
Загрузка ...
|
|
| 47 | ПС-300А-150 | Вилка ГОСТ 9200-76 |
Загрузка ...
|
|
| 48 | ПС 5 | Панель соединительная ТУ 37.003.419-75 |
Загрузка ...
|
|
| 49 | ФП310-Е | Световозвращатель ТУ 37 003.079-80 |
Загрузка ...
|
|
| 50 | ФП 209 левый | Фонарь ТУ 37.003 230-76 |
Загрузка ...
|
|
| 51 | ФП209-Б правый | Фонарь ТУ 37.003 230-76 |
Загрузка ...
|
|
| 52 | 36-3101010-А2 | Колесо в сборе |
Загрузка ...
|
|
| 53 | А04.02.013 (50-3103484) | Крышка переднего колеса |
Загрузка ...
|
|
| 54 | А.04.02.014 | Прокладка |
Загрузка ...
|
|
| 55 | А04.02.017-01 (40-3103016) | Болт переднего колеса |
Загрузка ...
|
|
| 56 | А04.02.018 (40-3103017) | Гайка крепления диска колеса |
Загрузка ...
|
|
| 57 | Н.130.02.201.02 | Ступица |
Загрузка ...
|
|
| 58 | Н.130.02.403-02 | Колпачек |
Загрузка ...
|
|
| 59 | Н.130.03.601 | Втулка |
Загрузка ...
|
|
| 60 | Н.730.03.602 | Гайка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
