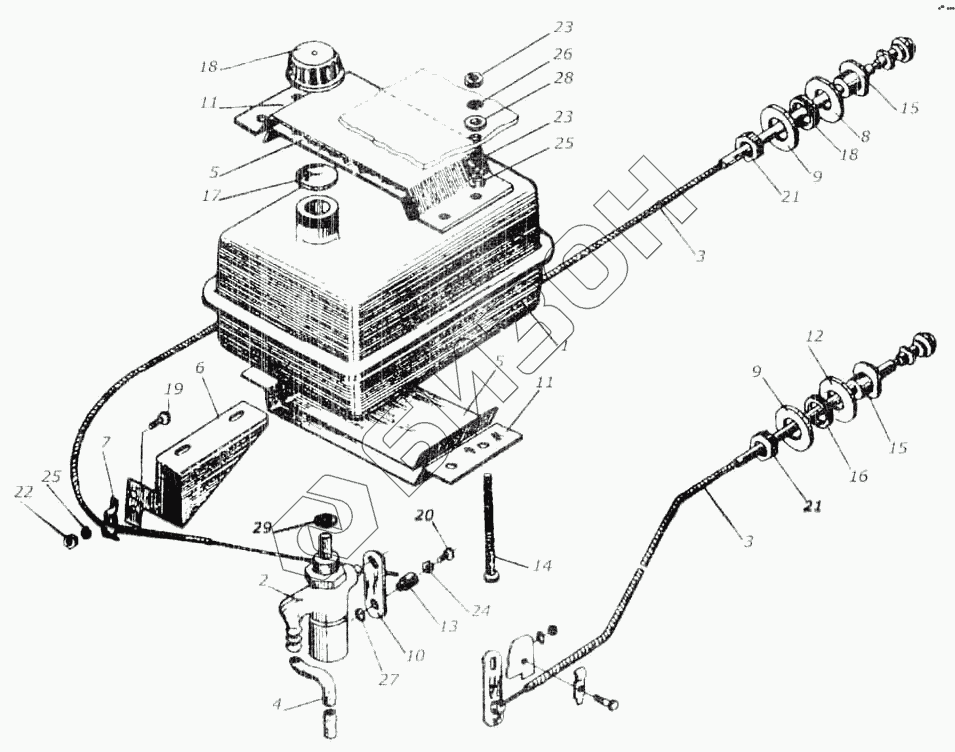

Графический каталог запасных частей к технике: Гомсельмаш КСК-100А. Установка бачка топливного КИС 0106600А
1
2
3
3
4
5
5
6
7
8
8
9
9
10
11
11
13
14
15
15
16
16
17
18
19
20
21
21
22
23
23
24
25
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КИС 0106810В | КИС 0106810В | Привод крана бачка топливного |
Загрузка ...
|
|
| КИС 0106070В | КИС 0106070В | Привод заслонки |
Загрузка ...
|
|
| КИС 0106479Б | КИС 0106479Б | Табличка |
Загрузка ...
|
|
| КИС 0106600А | КИС 0106600А | Установка бачка топливного |
Загрузка ...
|
|
| КИС 0106820Л | КИС 0106820Л | Рычаг |
Загрузка ...
|
|
| 1 | КИС 0106230 | Бачок топливный |
Загрузка ...
|
|
| 2 | 44(14К)-3-1-6 | Краник |
Загрузка ...
|
|
| 3 | 53-1108120 | Тяга ручного управления |
Загрузка ...
|
|
| 4 | КИС 0106009 | Топливопровод к топливному бачку |
Загрузка ...
|
|
| 5 | КИС 0106027 | Прокладка |
Загрузка ...
|
|
| 6 | КИС 0106408А | Кронштейн |
Загрузка ...
|
|
| 7 | КИС 0106411А | Скоба |
Загрузка ...
|
|
| 8 | КИС 0106142Б | Табличка |
Загрузка ...
|
|
| 9 | КИС 0106413А | Шайба |
Загрузка ...
|
|
| 10 | КИС 0106414А | Рычаг |
Загрузка ...
|
|
| 11 | КИС 0106437 | Опора |
Загрузка ...
|
|
| 13 | КИС 0106603А | Втулка |
Загрузка ...
|
|
| 14 | КИС 0106607А | Болт |
Загрузка ...
|
|
| 15 | КИС 0106632 | Втулка |
Загрузка ...
|
|
| 16 | КИС 01-40061-03 | Втулка 18-8 ГОСТ 19421-74 |
Загрузка ...
|
|
| 17 | 44-00019А | Прокладка |
Загрузка ...
|
|
| 18 | 44-00108А | Пробка |
Загрузка ...
|
|
| 19 | М6х16.56.019 | Болт ГОСТ 7798-70 |
Загрузка ...
|
|
| 20 | В1М4-8qх10.56.019 | Винт ГОСТ 7473-80 |
Загрузка ...
|
|
| 21 | М18х1,5.6.019 | Гайка ГОСТ 2526-70 |
Загрузка ...
|
|
| 22 | М6.6.019 | Гайка ГОСТ 5915-70 |
Загрузка ...
|
|
| 23 | М8.6.019 | Гайка ГОСТ 5915-70 |
Загрузка ...
|
|
| 24 | М4.6Н.6.019 | Гайка ГОСТ 5927-70 |
Загрузка ...
|
|
| 25 | 6.65Г.019 | Шайба ГОСТ б402-70 |
Загрузка ...
|
|
| 26 | 8.65Г.019 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 27 | 6.01.019 | Шайба ГОСТ 6958-78 |
Загрузка ...
|
|
| 28 | 8.01.019 | Шайба ГОСТ 11371-78 |
Загрузка ...
|
|
| 29 | 014-018-25-2-2 | Кольцо ГОСТ 9833-73 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
