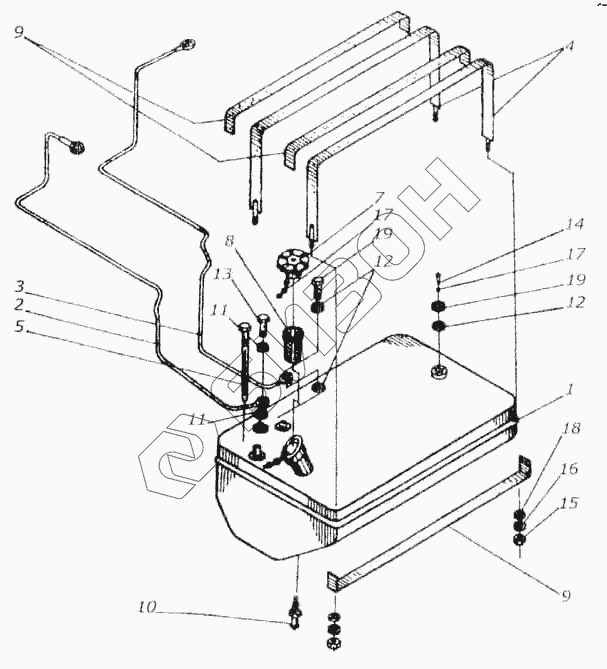

Графический каталог запасных частей к технике: Гомсельмаш КСК-100А. Установка бака топливного КИС 01233000В
1
2
3
4
5
7
8
9
9
10
11
11
12
12
13
14
15
16
17
17
18
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 36-1101070 | 36-1101070 | Цепочка |
Загрузка ...
|
|
| КИС 0123000В | КИС 0123000В | Установка бака топливного |
Загрузка ...
|
|
| 1 | КИС 0123010Г | Бак топливный |
Загрузка ...
|
|
| 2 | КИС 0123020Г | Топливод заборный |
Загрузка ...
|
|
| 3 | КИС 0123030Б | Топливод сливной |
Загрузка ...
|
|
| 4 | КИС 0123060Б | Хомут |
Загрузка ...
|
|
| 5 | КИС 0123080А | Линейка мерная |
Загрузка ...
|
|
| 7 | 50-1103010-В | Пробка |
Загрузка ...
|
|
| 8 | 70-11010880 | Фильтр |
Загрузка ...
|
|
| 9 | КИС 0123002В | Прокладка |
Загрузка ...
|
|
| 10 | КИС 0123608А | Штуцер 8/2 ГОСТ 15872-70 |
Загрузка ...
|
|
| 11 | СМД7-1539А | Прокладка |
Загрузка ...
|
|
| 12 | 200 3806026 | Прокладка |
Загрузка ...
|
|
| 13 | 16-110А | Болт |
Загрузка ...
|
|
| 14 | В1М5- 8qх18.56.019 | Винт ГОСТ 17475-72 |
Загрузка ...
|
|
| 15 | М12.6.019 | Гайка ГОСТ 5915-70 |
Загрузка ...
|
|
| 16 | 12.65Г.091 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 17 | 5.01.019 | Шайба ГОСТ 11371-78 |
Загрузка ...
|
|
| 18 | 12.65Г.019 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 19 | БМ-127А ТУ 37.003.200-72 | Датчик уровня топлива |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
