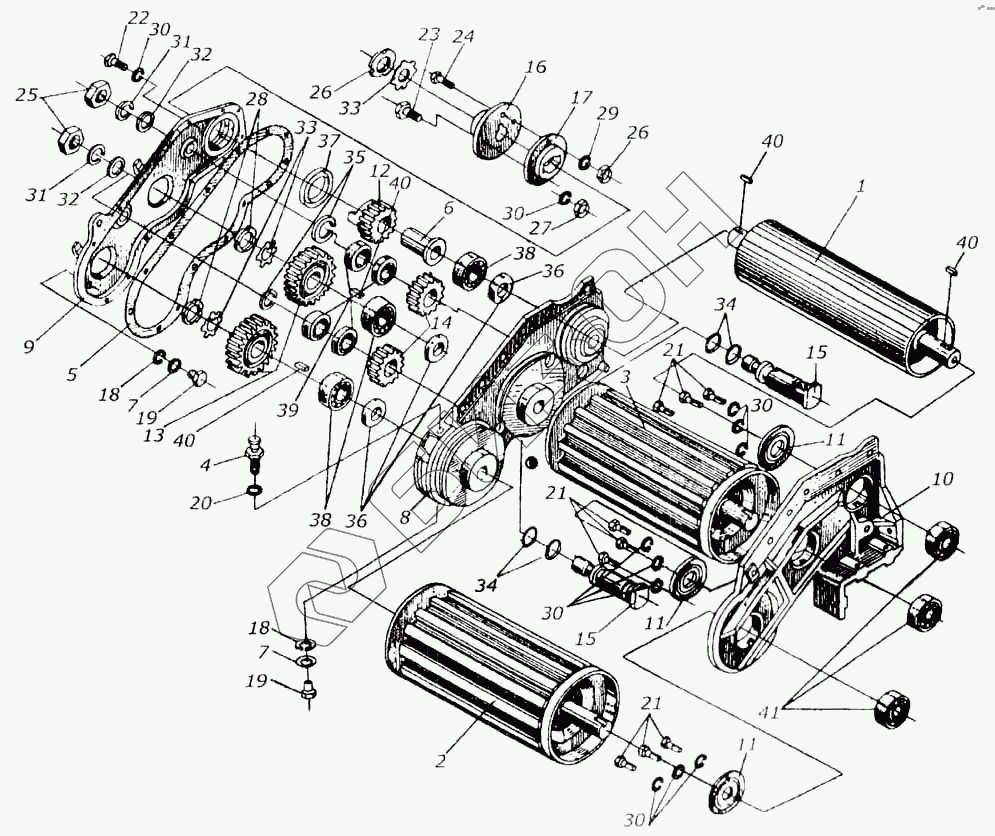

Графический каталог запасных частей к технике: Гомсельмаш КСК-100А. Вальцы нижние КИС 0103090В
1
2
3
4
5
6
7
7
8
9
10
11
11
11
12
13
14
15
15
16
17
18
18
19
19
20
21
21
21
22
23
24
25
26
26
27
28
29
30
30
30
30
30
31
31
32
32
33
33
34
34
35
36
36
37
38
38
39
40
40
40
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КИС 0103090В | КИС 0103090В | Вальцы нижние |
Загрузка ...
|
|
| 1 | КИС 0103100Б | Валец гладкий |
Загрузка ...
|
|
| 2 | КИС 0103110А | Валец передний нижний |
Загрузка ...
|
|
| 3 | КИС 0103120Б | Валец средний нижний |
Загрузка ...
|
|
| 4 | РФ 00.01.000 | Сапун |
Загрузка ...
|
|
| 5 | КИС 0103005 | Прокладка |
Загрузка ...
|
|
| 6 | КИС 0103006 | Втулка |
Загрузка ...
|
|
| 7 | КИС 0103007 | Прокладка |
Загрузка ...
|
|
| 8 | КИС 0103108А | Корпус |
Загрузка ...
|
|
| 9 | КИС 0103109Б | Крышка |
Загрузка ...
|
|
| 10 | КИС 0103204Б | Опора |
Загрузка ...
|
|
| 11 | КИС 0103417 | Крышка |
Загрузка ...
|
|
| 12 | КИС 0103651 | Шестерня верхняя |
Загрузка ...
|
|
| 13 | КИС 0103652 | Колесо |
Загрузка ...
|
|
| 14 | КИС 0103653 | Шестерня |
Загрузка ...
|
|
| 15 | КИС 0103654А | Ось |
Загрузка ...
|
|
| 16 | КИС 0103659 | Ступица |
Загрузка ...
|
|
| 17 | КИС 0103661 | Фланец |
Загрузка ...
|
|
| 18 | КУЖ 0110401 | Шайба |
Загрузка ...
|
|
| 19 | КУЖ 0110615 | Пробка |
Загрузка ...
|
|
| 20 | РФ 00.00.002 | Прокладка |
Загрузка ...
|
|
| 21 | М8х16.59.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 22 | М8х20.56.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 23 | М8х30.56.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 24 | М6х30.56.019 | Болт ГОСТ 7798-70 |
Загрузка ...
|
|
| 25 | М22х1.5.6Н.6.019 | Гайка ГОСТ2526-70 |
Загрузка ...
|
|
| 26 | М6.6.019 | Гайка ГОСТ 5915-70 |
Загрузка ...
|
|
| 27 | М8.6.019 | Гайка ГОСТ 5915-70 |
Загрузка ...
|
|
| 28 | М33х1,5.6.019 | Гайка ГОСТ 11871-80 |
Загрузка ...
|
|
| 29 | 6.65Г.019 | Шайба ГОСТ б402-70 |
Загрузка ...
|
|
| 30 | 8.65Г 019 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 31 | 22.65Г.019 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 32 | 22.01.019 | Шайба ГОСТ 11371-78 |
Загрузка ...
|
|
| 33 | 33.01.019 | Шайба ГОСТ 11872-80 |
Загрузка ...
|
|
| 34 | 024-030-36-2-2 | Кольцо ГОСТ 9833-73 |
Загрузка ...
|
|
| 35 | 1А62 | Кольцо ГОСТ 13941-68 |
Загрузка ...
|
|
| 36 | 2,2-40х60-1 | Манжета ГОСТ 8752-70 |
Загрузка ...
|
|
| 37 | 2,2-60х85-1 | Манжета ГОСТ 8752-70 |
Загрузка ...
|
|
| 38 | 1607 | Подшипник ГОСТ 5720-75 |
Загрузка ...
|
|
| 39 | 180206 | Подшипник ГОСТ 8882-76 |
Загрузка ...
|
|
| 40 | 3-10х8х36 | Шпонка ГОСТ 23360-78 |
Загрузка ...
|
|
| 41 | 168027 РТМ.37.006.012-70 | Подшипник |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
