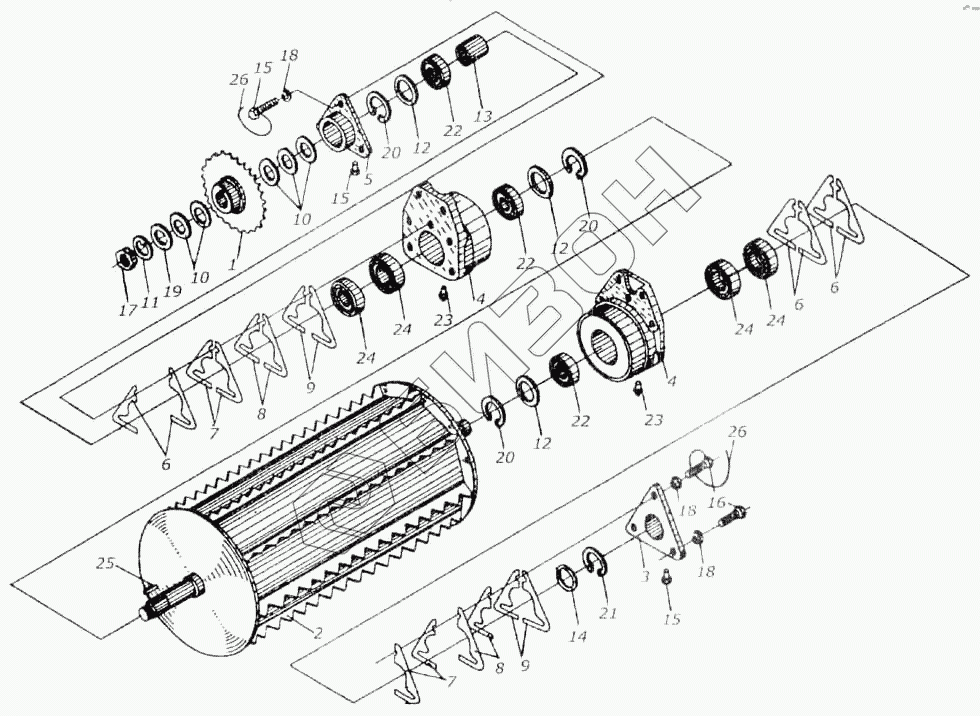

Графический каталог запасных частей к технике: Гомсельмаш КСК-100А. Вальцы верхние КИЛ 0103520
1
2
3
4
4
5
6
6
6
7
7
8
8
9
9
10
10
11
12
12
12
13
14
15
15
15
16
17
18
18
18
19
20
20
20
21
22
22
22
23
23
24
24
24
24
25
26
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КИС 0103540 | КИС 0103540 | Корпус |
Загрузка ...
|
|
| КИС 0103530 | КИС 0103530 | Крышка |
Загрузка ...
|
|
| КИС 0103520 | КИС 0103520 | Вальцы верхние |
Загрузка ...
|
|
| 1 | КИС 0103080А | Звездочка |
Загрузка ...
|
|
| 2 | КИС 0103550 | Валец передний |
Загрузка ...
|
|
| 3 | КИС 0103104 | Крышка |
Загрузка ...
|
|
| 4 | КИС 0103206 | Корпус |
Загрузка ...
|
|
| 5 | КИ С 0103207 | Крышка |
Загрузка ...
|
|
| 6 | КИС 0103404Б | Прокладка регулировочная |
Загрузка ...
|
|
| 7 | КИС 0103404Б-01 | Прокладка регулировочная |
Загрузка ...
|
|
| 8 | КИС 0103404Б-02 | Прокладка регулировочная |
Загрузка ...
|
|
| 9 | КИС 0103404Б-03 | Прокладка регулировочная |
Загрузка ...
|
|
| 10 | КИС 0103412 | Шайба регулировочная |
Загрузка ...
|
|
| 11 | КИС 0103413 | Шайба стопорная |
Загрузка ...
|
|
| 12 | КИС 0103464 | Шайба защитная |
Загрузка ...
|
|
| 13 | КИС 0103801 | Втулка |
Загрузка ...
|
|
| 14 | КИС 0103804 | Втулка |
Загрузка ...
|
|
| 15 | КУЖ 0108010 | Клапан предохранительный |
Загрузка ...
|
|
| 16 | 3М12х30.56.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 17 | М24х2.6.019 | Гайка ГОСТ 2526-70 |
Загрузка ...
|
|
| 18 | 12.65Г.019 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 19 | 24.01.019 | Шайба ГОСТ 11371-78 |
Загрузка ...
|
|
| 20 | В62 | Кольцо ГОСТ 13943-68 |
Загрузка ...
|
|
| 21 | 1А35 | Кольцо ГОСТ 113943-68 |
Загрузка ...
|
|
| 22 | 2.2-40х60-1 | Манжета ГОСТ 8752-79 |
Загрузка ...
|
|
| 23 | 1.2.Ц6хр | Масленка ГОСТ 19853-74 |
Загрузка ...
|
|
| 24 | 20071-07 | Подшипник ГОСТ333-79 |
Загрузка ...
|
|
| 25 | 2-10х8х36 | Шпонка ГОСТ 23360-78 |
Загрузка ...
|
|
| 26 | 1,6-0-4 | Проволока ГОСТ 3282-74 L=400 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
