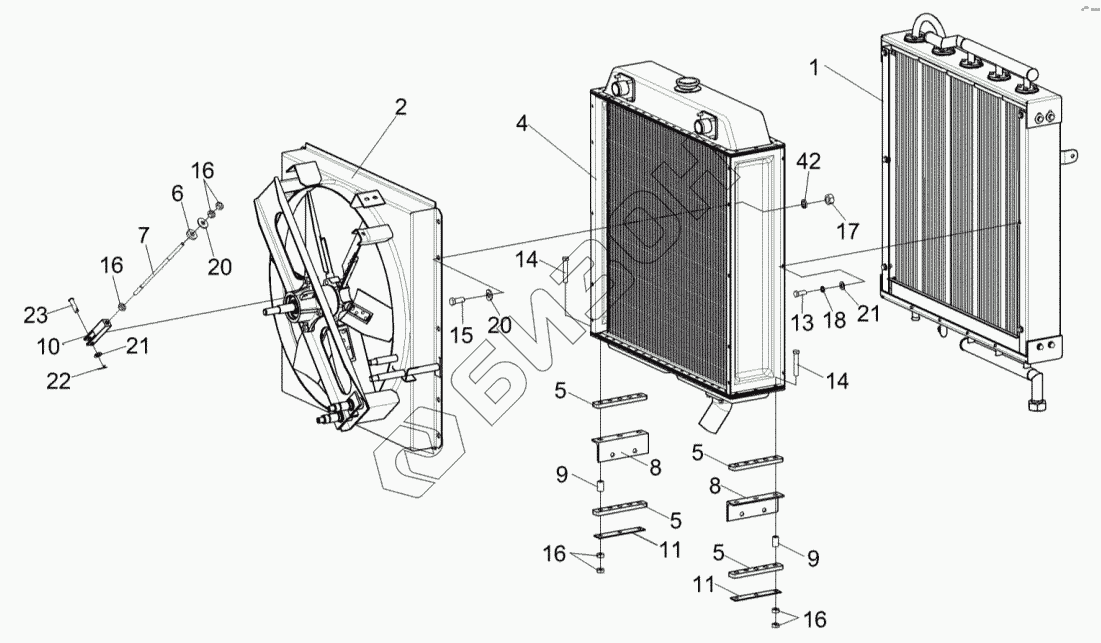

Графический каталог запасных частей к технике: Гомсельмаш КСК-600. Блок радиаторов КГС 0116450А
1
2
4
5
5
5
5
6
7
8
8
9
9
10
11
11
13
14
14
15
16
16
16
16
17
18
19
20
20
21
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КГС0116450А | КГС0116450А | Блок радиаторов |
Загрузка ...
|
|
| 1 | КГС0116020 | Радиатор масляный |
Загрузка ...
|
|
| 2 | КГС0116250Б | Привод вентилятора |
Загрузка ...
|
|
| 4 | КИЛ-1-0116350 | Радиатор водяной |
Загрузка ...
|
|
| 5 | КИЛ0106015 | Амортизатор |
Загрузка ...
|
|
| 6 | КИЛ0106037 | Втулка |
Загрузка ...
|
|
| 7 | КИЛ0106642 | Шпилька |
Загрузка ...
|
|
| 8 | КИЛ0106712 | Уголок |
Загрузка ...
|
|
| 9 | КИЛ0106815 | Втулка |
Загрузка ...
|
|
| 10 | КИЛ0119652-02 | Вилка |
Загрузка ...
|
|
| 11 | КИС0106407 | Пластина |
Загрузка ...
|
|
| 12 | ПКК0100449А-01 | Шайба |
Загрузка ...
|
|
| 13 | БолтМ10-6eх25-7796 | Болт М10-6eх25-7796 |
Загрузка ...
|
|
| 14 | БолтМ10-6eх60-7796 | Болт М10-6eх60-7796 |
Загрузка ...
|
|
| 15 | БолтМ12-6eх30-7796 | Болт М12-6eх30-7796 |
Загрузка ...
|
|
| 16 | ГайкаМ10-6G-5915 | Гайка М10-6G-5915 |
Загрузка ...
|
|
| 17 | ГайкаМ12-6G-5915 | Гайка М12-6G-5915 |
Загрузка ...
|
|
| 18 | Шайба10Т.65Г-6402 | Шайба 10Т.65Г-6402 |
Загрузка ...
|
|
| 19 | Шайба12.65Г-6402 | Шайба 12.65Г-6402 |
Загрузка ...
|
|
| 20 | ШайбаА10.01-6958 | Шайба А10.01-6958 |
Загрузка ...
|
|
| 21 | ШайбаС.10.01-11371 | Шайба С.10.01-11371 |
Загрузка ...
|
|
| 22 | Шплинт2х18-397 | Шплинт 2х18-397 |
Загрузка ...
|
|
| 23 | 6-10b12х36-9650 | Ось 6-10 b12х36-9650 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
