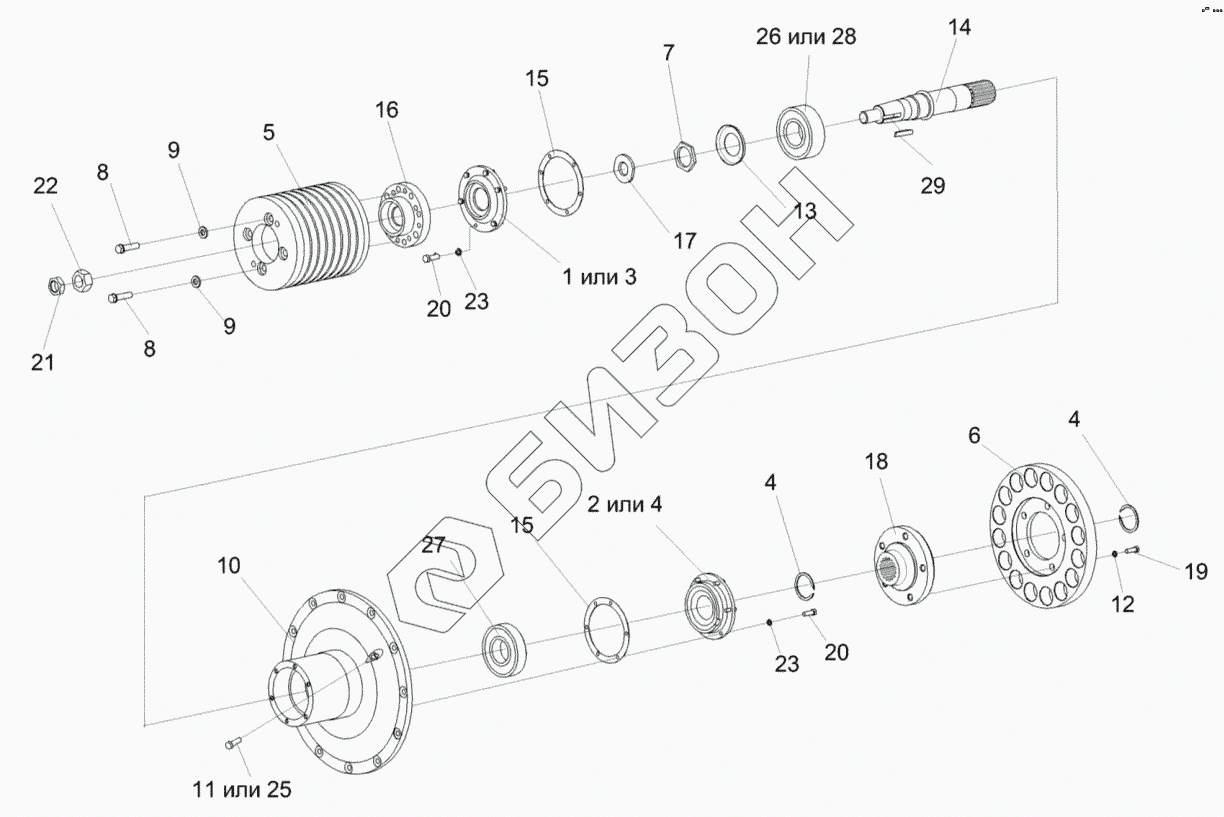

Графический каталог запасных частей к технике: Гомсельмаш КСК-600. Главный привод УЭС-4-0400050-02
1
2
3
4
4
4
5
6
7
8
8
9
9
10
11
12
13
14
15
15
16
17
18
19
20
20
21
22
23
23
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| УЭС-4-0400060 | УЭС-4-0400060 | Установка вала главного привода |
Загрузка ...
|
|
| УЭС-4-0400050-02 | УЭС-4-0400050-02 | Главный привод |
Загрузка ...
|
|
| УЭС-4-0400390 | УЭС-4-0400390 | Диск ведомый |
Загрузка ...
|
|
| 1 | 31.01-21с26-1-30 | Корпус манжеты |
Загрузка ...
|
|
| 2 | 31.01-21с31-2А-20 | Корпус манжеты |
Загрузка ...
|
|
| 3 | 31.01-21с26-1-50 | Корпус манжеты |
Загрузка ...
|
|
| 4 | 31.01-21с31-2А | Корпус манжеты |
Загрузка ...
|
|
| 5 | КИЛ0116105 | Шкив |
Загрузка ...
|
|
| 6 | КИЛ0116108А | Полумуфта |
Загрузка ...
|
|
| 7 | КИЛ0116616 | Гайка |
Загрузка ...
|
|
| 8 | УЭС0100603А-03 | Болт |
Загрузка ...
|
|
| 9 | УЭС0400405 | Шайба |
Загрузка ...
|
|
| 10 | УЭС-4-0400201 | Крышка картера маховика |
Загрузка ...
|
|
| 11 | УЭС-7-0400693 | Пробка |
Загрузка ...
|
|
| 12 | 14-150 | Шайба |
Загрузка ...
|
|
| 13 | 14-0405-2 | Маслоотражатель |
Загрузка ...
|
|
| 14 | 31.01-2103-01 | Вал шлицевой |
Загрузка ...
|
|
| 15 | 31.01-2121 | Прокладка |
Загрузка ...
|
|
| 16 | 31.01-2170А | Ступица шкива |
Загрузка ...
|
|
| 17 | 31.01-2171 | Шайба |
Загрузка ...
|
|
| 18 | 31.01-2196-02 | Втулка шлицевая |
Загрузка ...
|
|
| 19 | 31-0414 | Болт крепления маховика |
Загрузка ...
|
|
| 20 | БолтМ8-6ех25-7796 | Болт М8-6ех25-7796 |
Загрузка ...
|
|
| 21 | ГайкаМ30х2-6g-2526 | Гайка М30х2-6g-2526 |
Загрузка ...
|
|
| 22 | ГайкаМ30х2-6g-5915 | Гайка М30х2-6g-5915 |
Загрузка ...
|
|
| 23 | Шайба8Т.65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 24 | В60-13940 | Кольцо В60-13940 |
Загрузка ...
|
|
| 25 | Пробка3КГ1/4dm | Пробка 3КГ1/4dm |
Загрузка ...
|
|
| 26 | 3612Г-5721 | Подшипник 3612Г-5721 |
Загрузка ...
|
|
| 27 | 312-8338 | Подшипник 312-8338 |
Загрузка ...
|
|
| 28 | 53612Г-24696 | Подшипник 53612Г-24696 |
Загрузка ...
|
|
| 29 | Шпонка2-8х7х25-23360 | Шпонка 2-8х7х25-23360 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
