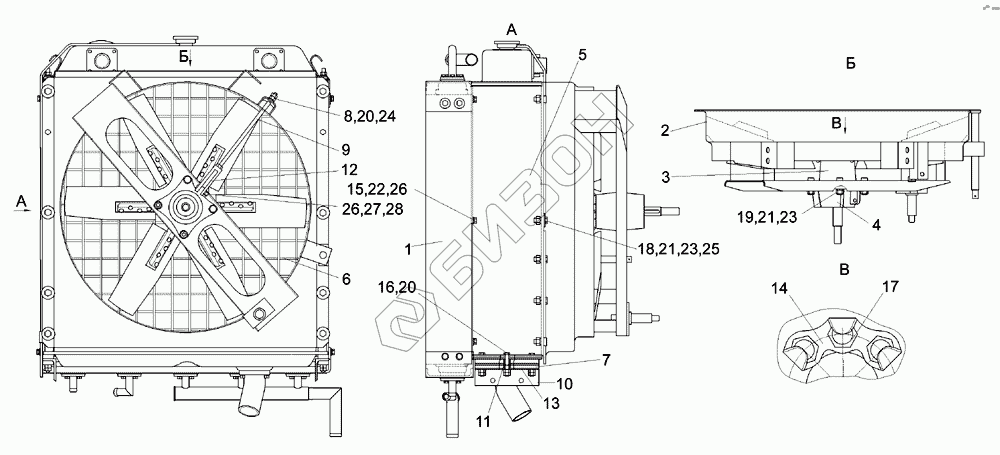

Графический каталог запасных частей к технике: Гомсельмаш КСК-600. Блок радиаторов КГС 0116450
КГС 0116450
1
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
21
21
22
23
23
23
24
25
26
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КГС 0116450 | КГС 0116450 | Блок радиаторов |
Загрузка ...
|
|
| 1 | КГС 0116020 | Радиатор масляный |
Загрузка ...
|
|
| 2 | КГС 0116270 | Кожух вентилятора |
Загрузка ...
|
|
| 3 | КЗК 0106170 | Вентилятор |
Загрузка ...
|
|
| 4 | КГС 0116250 | Привод вентилятора |
Загрузка ...
|
|
| 4 | КИЛ 0106280 | Привод вентилятора |
Загрузка ...
|
|
| 5 | КИЛ 0106990А | Решетка |
Загрузка ...
|
|
| 6 | КИЛ-1-0116350 | Радиатор водяной |
Загрузка ...
|
|
| 7 | КИЛ 0106015 | Прокладка |
Загрузка ...
|
|
| 8 | КИЛ 0106037 | Втулка |
Загрузка ...
|
|
| 9 | КИЛ 0106642 | Шпилька |
Загрузка ...
|
|
| 10 | КИЛ 0106712 | Уголок |
Загрузка ...
|
|
| 11 | КИЛ 0106815 | Втулка |
Загрузка ...
|
|
| 12 | КИЛ 0119652-02 | Вилка |
Загрузка ...
|
|
| 13 | КИС 0106407 | Пластина |
Загрузка ...
|
|
| 14 | КИС 0106462А | Пластина стопорная |
Загрузка ...
|
|
| 15 | Болт М10-6eх25-7796 | Болт М10-6eх25-7796 |
Загрузка ...
|
|
| 16 | Болт М10-6eх60-7796 | Болт М10-6eх60-7796 |
Загрузка ...
|
|
| 17 | Болт М12-6eх25-7796 | Болт М12-6eх25-7796 |
Загрузка ...
|
|
| 18 | Болт М12-6eх30-7796 | Болт М12-6eх30-7796 |
Загрузка ...
|
|
| 19 | Болт М12-6eх40-7796 | Болт М12-6eх40-7796 |
Загрузка ...
|
|
| 20 | Гайка М10-6G-5915 | Гайка М10-6G-5915 |
Загрузка ...
|
|
| 21 | Гайка М12-6G-5915 | Гайка М12-6G-5915 |
Загрузка ...
|
|
| 21 | Гайка М12-6G-5915 | Гайка М12-6G-5915 |
Загрузка ...
|
|
| 22 | Шайба 10Т 65Г-6402 | Шайба 10Т 65Г-6402 |
Загрузка ...
|
|
| 23 | Шайба 12 65Г-6402 | Шайба 12 65Г-6402 |
Загрузка ...
|
|
| 23 | Шайба 12 65Г-6402 | Шайба 12 65Г-6402 |
Загрузка ...
|
|
| 24 | Шайба А 10.01-6958 | Шайба А 10.01-6958 |
Загрузка ...
|
|
| 25 | Шайба А 12.01-6958 | Шайба А 12.01-6958 |
Загрузка ...
|
|
| 26 | Шайба С.10.01-11371 | Шайба С.10.01-11371 |
Загрузка ...
|
|
| 27 | Шплинт 2х18-397 | Шплинт 2х18-397 |
Загрузка ...
|
|
| 28 | Ось 6-10 b12х36-9650 | Ось 6-10 b12х36-9650 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
