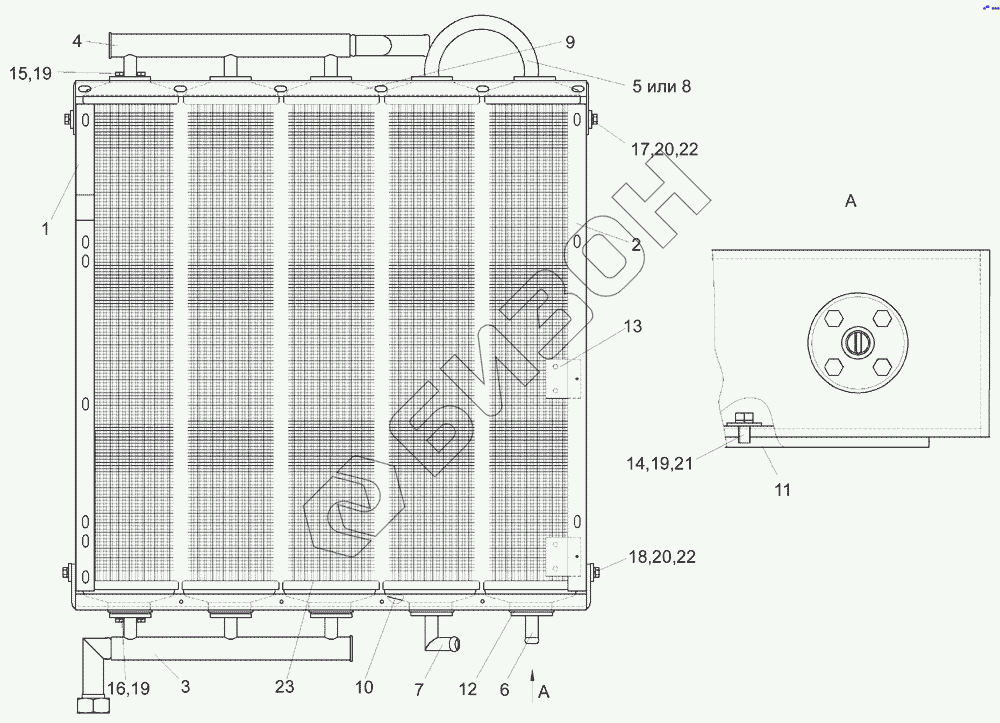

Графический каталог запасных частей к технике: Гомсельмаш КСК-600. Радиатор масляный КГС 0116020
КГС 0116020
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
19
20
20
21
22
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КГС 0116020 | КГС 0116020 | Радиатор масляный |
Загрузка ...
|
|
| 1 | КГС 0116470 | Подвеска |
Загрузка ...
|
|
| 2 | КГС 0116480 | Подвеска |
Загрузка ...
|
|
| 3 | КГС 0115360 | Коллектор нижний |
Загрузка ...
|
|
| 4 | КГС 0115400 | Коллектор верхний |
Загрузка ...
|
|
| 5 | КИЛ 0106040 | Перемычка |
Загрузка ...
|
|
| 6 | КИЛ 0106940 | Фланец |
Загрузка ...
|
|
| 7 | КИЛ 0103950 | Фланец |
Загрузка ...
|
|
| 8 | КИС 0106040Б | Перемычка |
Загрузка ...
|
|
| 9 | КГС 0116462 | Планка несущая |
Загрузка ...
|
|
| 10 | КГС 0116463 | Основание |
Загрузка ...
|
|
| 11 | КГС 0116465 | Уголок |
Загрузка ...
|
|
| 12 | КИС 0106002 | Прокладка |
Загрузка ...
|
|
| 13 | АМ 84.00.002 | Прокладка |
Загрузка ...
|
|
| 14 | Болт М8-6eХ16-7796 | Болт М8-6eХ16-7796 |
Загрузка ...
|
|
| 15 | Болт М8-6eХ20-7796 | Болт М8-6eХ20-7796 |
Загрузка ...
|
|
| 16 | Болт М8-6eХ30-7796 | Болт М8-6eХ30-7796 |
Загрузка ...
|
|
| 17 | Болт М10-6eХ20-7796 | Болт М10-6eХ20-7796 |
Загрузка ...
|
|
| 18 | Болт М10-6eХ25-7796 | Болт М10-6eХ25-7796 |
Загрузка ...
|
|
| 19 | Шайба 8 65Г-6402 | Шайба 8 65Г- 6402 |
Загрузка ...
|
|
| 20 | Шайба 10 65Г- 6402 | Шайба 10 65Г- 6402 |
Загрузка ...
|
|
| 21 | Шайба С.8.01-11371 | Шайба С.8.01-11371 |
Загрузка ...
|
|
| 22 | Шайба С.10.01-11371 | Шайба С.10.01-11371 |
Загрузка ...
|
|
| 23 | Секция радиатора 250У.08.010 | Секция радиатора 250У.08.010 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
