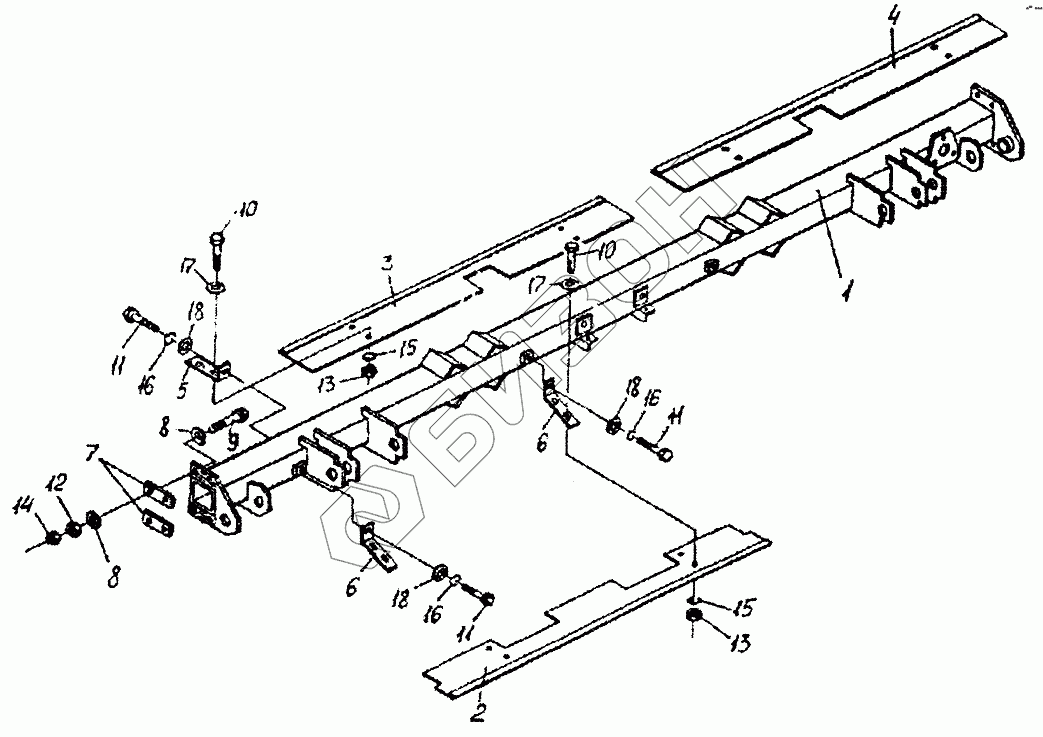

Графический каталог запасных частей к технике: Гомсельмаш КСН-6. Балка (КСН0101080А)
1
2
3
4
5
6
6
7
8
8
9
10
10
11
11
11
12
13
13
14
15
15
16
16
16
17
17
18
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | КСН0101080А | Балка |
Загрузка ...
|
|
| 2 | КСН0100114 | Ограждение |
Загрузка ...
|
|
| 3 | КСН0100416 | Щиток |
Загрузка ...
|
|
| 4 | КСН0100416-01 | Щиток |
Загрузка ...
|
|
| 5 | КСН0100521 | Кронштейн |
Загрузка ...
|
|
| 6 | КСН0100522 | Кронштейн |
Загрузка ...
|
|
| 7 | КСН0100536 | Накладка |
Загрузка ...
|
|
| 8 | КСН0101621 | Шайба |
Загрузка ...
|
|
| 9 | УЭС0100603А-05 | Болт |
Загрузка ...
|
|
| 10 | [Болт М8-6gх20-7796] | Болт М8-6gх20-7796 |
Загрузка ...
|
|
| 11 | [Болт М10-6gх16-7796] | Болт М10-6gх16-7796 |
Загрузка ...
|
|
| 12 | [Гайка М14х1,5-6g-2526] | Гайка М14х1,5-6g-2526 |
Загрузка ...
|
|
| 13 | [Гайка М8-6g-5915] | Гайка М8-6g-5915 |
Загрузка ...
|
|
| 14 | [Гайка М14х1,5-6g-5915] | Гайка М14х1,5-6g-5915 |
Загрузка ...
|
|
| 15 | [Шайба 8.65Г-6402] | Шайба 8.65Г-6402 |
Загрузка ...
|
|
| 16 | [Шайба 10.65Г-6402] | Шайба 10.65Г-6402 |
Загрузка ...
|
|
| 17 | [Шайба 8.01-11371] | Шайба 8.01-11371 |
Загрузка ...
|
|
| 18 | [Шайба 10.01-11371] | Шайба 10.01-11371 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
